打造小型SDN環境　實作勒索病毒防護機制

2018-03-12

中央警察大學資訊密碼暨建構實驗室（ICCL）

網路上常見利用誘騙方式讓受害者點選惡意連結，進而觸發一連串惡意程式執行與加密檔案的勒索行為。針對這種情況，這裡將介紹利用SDN新型態網路架構，並搭配勒索軟體封鎖清單，在偵測到問題封包時，第一時間中斷問題連線，阻擋加密金鑰傳輸，有效防止勒索軟體的侵害。

在端點方面，早已存在大大小小的防毒軟體，但卻未能確切阻斷勒索攻擊，且為因應各式設備、系統都有遭遇勒索的可能性，各資安廠商紛紛針對不同設備系統開發相對應的防毒軟體。但若能在網路端加上一項把關，是否可使安全性向上提升，防範勒索軟體？

本文提供了一種防治方式，利用新型態SDN網路架構具有SDN控制器動態彈性的控制特性，於第一時間得知險遭感染的確切主機，達到網路安全防護的目的。

實作相關資訊說明

接下來，講解與實作相關的資訊，先說明何謂軟體定義網路（SDN），然後介紹非營利性的網站Ransomware Tracker。

軟體定義網路（SDN）

「軟體定義網路（SDN）」是一種新型態的網路概念，此概念早在2009年於國際會議中被提出，史丹佛大學在一項網路計畫中實踐出SDN架構的網路協定OpenFlow，現在主要由開放網路基金會（Open Networking Foundation，ONF）來負責維護與管理。

軟體定義網路的出現，目的在於解決雲端運算與巨量資料需求增加，網路設備所處理的工作不只是單純的封包轉送，新型態的網路協定還促使設備工作量大增，造成網路設備須額外進行解封裝與封裝新表頭等瑣碎事務，導致大部分的效能耗費在處理封包，讓傳輸效能下降與網路頻寬受限。

另一方面，網管人員為了讓現有網路架構符合不同需求以及提高效率目的，在每個網路設備上手動建立特殊規則，此舉不但耗費相當大的人力成本且具高風險性，一旦發生設定上的疏失，整個網路就會因此癱瘓，後續的損失與故障排除又是一大考驗。

軟體定義網路最大的特性為可程式化網路架構，為符合現代科技網路與運算效能的需求，因此將控制與資料分割開來。邏輯上分成控制平面（Control Plane）與資料平面（Data Plane），於控制平面中透過控制器負責網路控制與管理，而一台控制器可同時管理多台SDN交換器，讓原先的交換器只剩下單純的轉送工作，大大提升效能。另外，中央式控管促使網路管理人員只須透過控制器的操作，即可自動化管理整個網路，使人力成本與人為疏失風險降到最低。

OpenFlow Protocol

OpenFlow通訊協定是基於SDN網路架構，使用在控制平面與資料平面交換器之間的溝通協定，雖然OpenFlow不是唯一實踐出SDN架構的通訊協定，另外還存在著基於Remote Procedure Call（RPC）的NETCONF網路管理協定、MPLS Transport Profile（MPLS-TP）等等，但OpenFlow開源的特性成為目前實踐SDN時使用最廣泛的通訊協定。

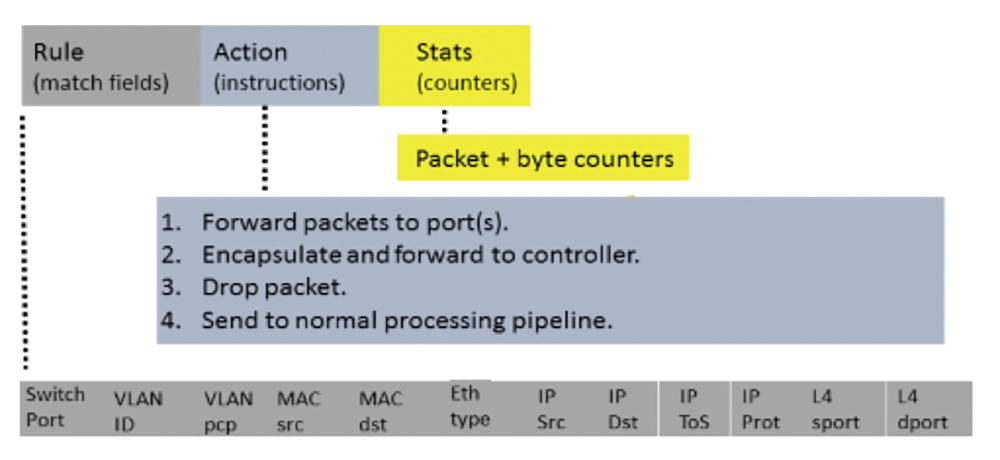

控制器可透過OpenFlow協定針對指定的網路交換器，以一個類似路由表的概念稱之為流量表（Flow Table），進行流量表與項目新增、修改、刪除行為。流量表在軟體定義網路中扮演極為重要的角色，利用流量表可使位於資料平面中的封包依照規定執行轉發、過濾、修改表頭內容等複雜動作（圖4）。

▲圖4 Flow Entry區塊示意圖。

RYU Controller Framework

RYU是日本NTT針對SDN架構所開發出的控制器框架，RYU完全是以Python語言所編寫，目前支援OpenFlow 1.0到1.4版本。而此框架結合REST API，以至於可以更加彈性地處理動態事件的控制命令。

Ransomware Tracker - Blocklist

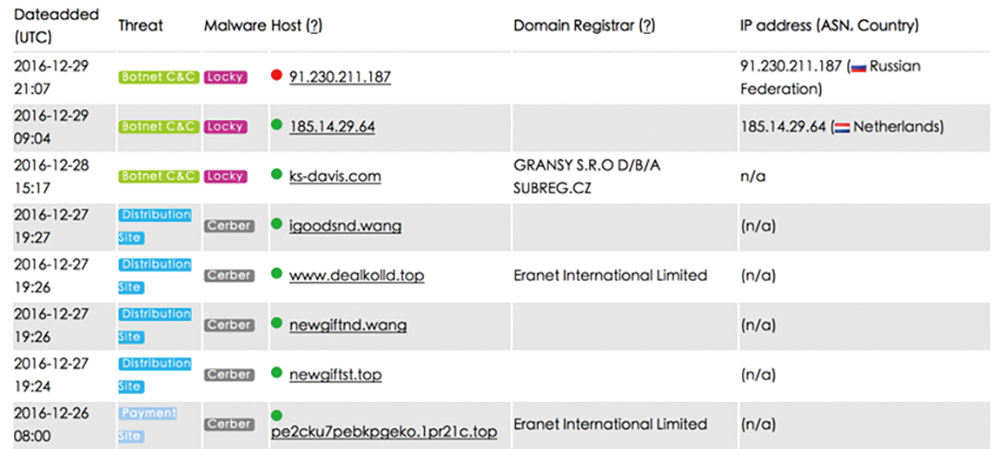

一個非營利性的網站Ransomware Tracker（https://ransomwaretracker.abuse.ch/blocklist/），致力於整合所有勒索軟體所觸發的網路行為追蹤，追蹤內容包括勒索殭屍網路、控制命令伺服器、勒索支付網站與勒索軟體散布網站，此網站從2016年2月持續至今，將蒐集到的惡意域名、IP Address整理成黑名單並且隨時更新，如圖5所示。
