CA身份驗證結合TLS加密架設更安全的兩站間VPN

2015-01-28

丁光立

本文將繼續介紹如何在開源軟體pfSense上使用OpenVPN套件來建立Site-to-Site VPN（在兩部設備之間建立VPN連線），讓pfSense下的電腦都能輕易地透過VPN連線取得遠端的資源，而無須個別進行連線的動作。

緊接著核發使用者的憑證，就跟之前建立Remote Aceess VPN類似，先選擇System中的User Manager再點選User，最後點選加號圖示，新增一個使用者。然後，依序輸入Username：OpenVPNClient（帳號中間不可以有空白）及Password，並勾選Certificate中的Click to create a user certificate，才會出現憑證相關的欄位。

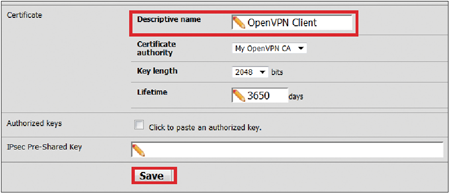

在此建立一組使用者的憑證：Certificate authority，預設會選擇之前建立的My OpenVPN CA，而Descriptive name部分填入OpenVPN Client以茲識別，最後記得按下〔Save〕按鈕進行存檔，操作畫面如圖4所示。

▲圖4 建立使用者帳號及核發使用者憑證。

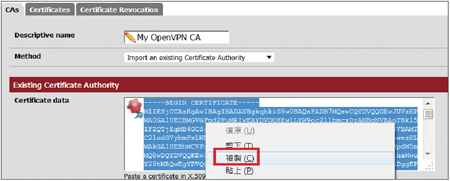

目前已完成Server端的相關設定，接著來完成Client端的部分。先回到Server site，編輯剛剛建立的CA Server，並且把Certificate data的內容複製下來留存備用，如圖5所示。

▲圖5 將CA Server的Certificate data取出。

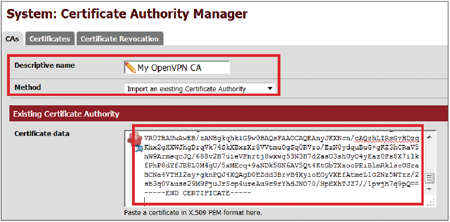

在Client端依序點選System，再點選Cert Manager，最後選擇CAs，接著按一下加號圖示，新增一組CA Server。然後，在Descriptive name欄位內輸入My OpenVPN CA，Method的下拉選單內則選擇Import an existing Certificate Authority，接著在Certificate data方框內把剛剛準備好的資料貼入，並按下〔Save〕按鈕存檔，如圖6所示。

▲圖6 在Client端貼入CA Server的Certificate data。

接著，匯入先前在Server上核發的使用者憑證。先回到Server端，並選擇System中的User Manager再點選User，接著編輯之前建立的使用者OpenVPN Client。依序點選兩個向下的箭頭圖示，匯出Private Key及Cert的文字檔。再使用文件編輯軟體（例如記事本）來開啟這兩個檔案，如圖7所示。

▲圖7 匯出使用者Private Key及Cert檔案。

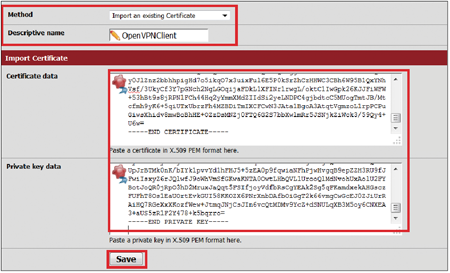

然後回到Client端，將剛剛匯出的私鑰及憑證讀入。依序點選System，再點選Cert Manager，最後選擇Certificates，並點選加號圖示。緊接著，在Descriptive name欄位內輸入OpenVPN Client，在Certificate data方框內貼入剛剛匯出的Cert檔的內容，並且在Private key data方框內貼入剛剛匯出的私鑰檔，最後按下〔Save〕按鈕，如圖8所示。

▲圖8 匯入使用者Private Key及Cert檔案。

這裡再針對所完成的動作做一個簡單的解釋：在Remote Access VPN架構中，是由使用者自行安裝軟體進行VPN連線的動作，而在Site to Site VPN中，此連線動作是由Client端的pfSense取代使用者的動作，由其進行VPN連線，並將後端網路的封包透過此VPN連線送出至對點VPN設備。

至此，已完成Server及Client端CA及憑證相關的設定，後續將接著完成OpenVPN的相關設定。

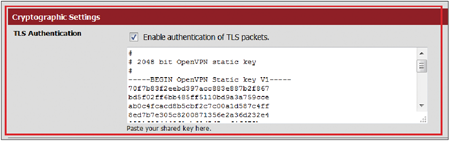

pfSense相關設定：OpenVPN Server

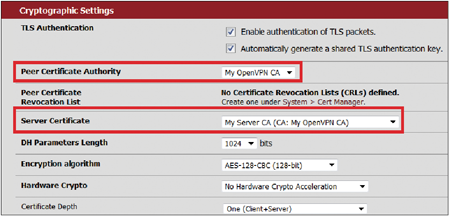

此步驟的目的是建立OpenVPN Server。先在Server端依序點選VPN，再點選OpenVPN，並選擇Server，接著點選加號圖示，以新增一組Server。在Peer Certificate Authority設定上，應該會自動抓取先前建立的My OpenVPN CA。而Server Certificate部分，請自行選擇下拉選單內的My Server CA（CA: My OpenVPN CA），如圖9所示。

▲圖9 進行OpenVPN Server設定。

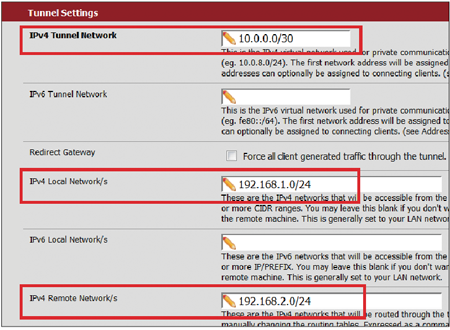

然後是IPv4 Tunnel Network，輸入在內網未使用的10.0.0.0/30，而IPv4 Local Network/s欄位則設定成與Server LAN網段相同的192.168.1.0/24。接下來，在IPv4 Remote Network/s欄位內輸入Client端LAN所屬的192.168.2.0/24，如圖10所示。
