Linux網路設定與故障排除 抽絲剝繭排解網路疑難雜症

2008-08-21
一般使用者所說的網路不通,通常指的是開啟IE(Internet Explorer)連不上YaHoo、Google與Microsoft等等知名網站的現象。但在相同的狀況下對MIS人員來說,就不僅僅只是「通或是不通」那樣地單純,而必須抽絲剝繭地查出無法連通的原因並且處理到連上為止,因此網路不通的故障排除即是IT人員基本功夫之一。
本文先從Linux設定網路開始談起,進而提到常見的網路中斷故障排除,並解說處理此類故障排除所需的網路觀念。

常用網路設定方式分析

常用網路設定方式可歸納成三種,分別是「DHCP動態取得」、「固定IP設定」以及「PPPoE」。

DHCP動態取得

使用DHCP動態取得網路設定有著簡單方便的優勢,在Linux上通常使用dhclient來當作DHCP客戶端程式,從名稱dhclient上就可以看得出來它是使用於DHCP Client端的程式,可以利用「ps ax | grep dhc」一類的指令,來觀察目前是否正在執行dhclient程式。

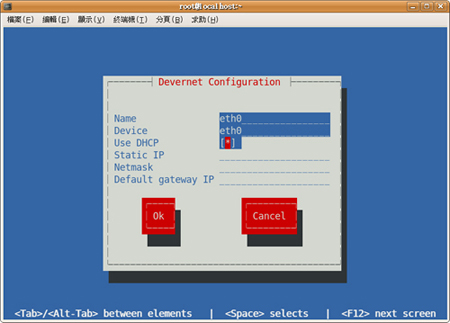

在Red Hat Enterprise Linux設定網路的配套措施中,使用「setup」指令來使用DHCP動態取得網路設定相當簡便。在依序按下〔setup〕→〔Network configuration〕(網路設定)並勾選網路介面「Use DHCP」後,回到指令介面重新啟動網路即可。此時,透過網路重新啟動的「/etc/init.d/network restart」script呼叫dhclient程式,而動態取得網路設定。

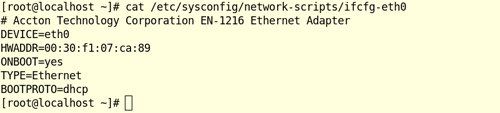

上述設定主要是異動「/etc/sysconfig/network-scripts/ifcfg-eth0」檔案內容中「BOOTPROTO=dhcp」這一行。

固定IP設定

固定(Static)IP方式會提供設定所需的資訊,像是IP/網路遮罩(Netmask)、預設閘道(Default Gateway)與名稱解析伺服器(Name Server)等等,在直接對外的公開(Public)IP主機設定網路即是一例,以下資訊由ISP業者提供:

IP/網路遮罩 60.250.207.96/255.255.255.0
預設閘道 60.250.207.254
名稱解析伺服器一 168.95.1.1
名稱解析伺服器二 168.95.192.1

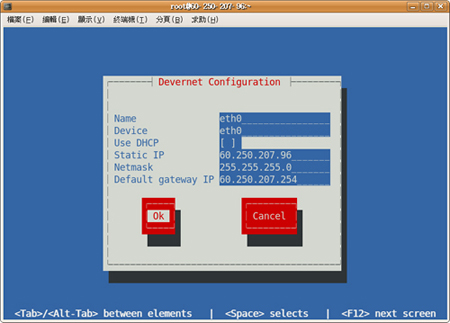

在Red Hat Enterprise Linux中的「IP/網路遮罩及預設閘道」設定,使用先前介紹的「setup」指令即可辦到,取消網路介面「Use DHCP」的勾選後,底下的方框輸入上述的相關設定。

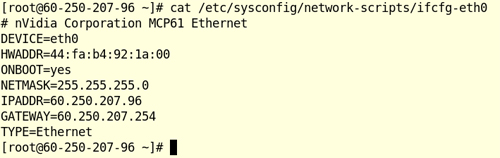

上述設定同樣也是異動「/etc/sysconfig/network-scripts/ifcfg-eth0」檔案的內容。

而在名稱解析的部分,則是開啟「/etc/resolv.conf」檔案,編寫內容如下。它的關鍵字是「nameserver」,後面接著是名稱解析伺服器的IP,詳細說明請參考指令「man resolv.conf」。

nameserver 168.95.1.1
nameserver 168.95.192.1

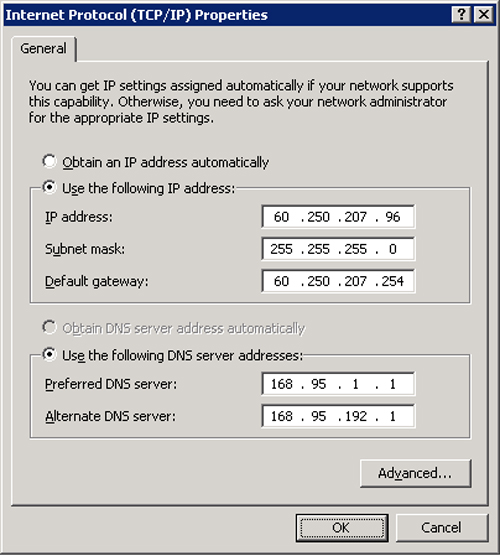

對照微軟網路設定內容,「自動取得IP」對應的是DHCP方式;手動設定的上方框是對應到「setup」指令的設定;下方框部分則必須編輯「/etc/resolv.conf」檔案內容。

點圖放大

PPPoE

第三種常用的設定是PPPoE(Point-to-Point Protocol over Ethernet),顧名思義,它是一種運用在乙太網路上的點對點通訊協定,常應用於ADSL Router連線,需要一組帳號密碼來做身分驗證,連線成功後會出現PPP的網路介面(例如ppp0)。

Red Hat Enterprise Linux使用一系列「adsl-*」指令進行PPPoE的設定與應用,如「adsl-setup」。設定完成後,帳號密碼主要寫到「/etc/ppp/」目錄下的pap-secrets與chap-secrets這兩個檔案;其他部分若有更動,則是配合Red Hat Linux網路設定「/etc/sysconfig/network-scripts/ifcfg-ppp0」檔案。

以下是執行「adsl-setup」指令的畫面,設定期間系統詢問的問題雖然很多但都不難回答,除了帳號密碼這兩個部分特別重要之外,其他大多直接按下Enter就行。

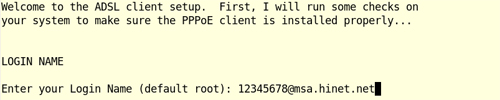

STEP1→此為重點步驟,一開始出現「LOGIN NAME」,要求輸入「使用者名稱」,本例鍵入「12345678@msa.hinet.net」。

STEP2→進入INTERFACE的部分,直接按下即可。除非有兩張以上的網路卡,而且PPPoE不是在eth0上執行,則必須填入正確的網路卡代號,例如eth1或eth2等等。

STEP3→接下來看到一堆的英文,大概的意思是詢問設定者要不要持續連線(link continuously)或是一段時間後自動斷線,直接按下Enter就可以。

STEP4→在DNS部分,通常按下即可。若有需要,請自行開啟「/etc/resolv.conf」檔案,然後輸入nameserver相關資訊。

STEP5→此為重點步驟,開始設定PASSWORD,請重複輸入兩次PPPoE密碼。

STEP6→進入USERCTRL部分,意思為「是否允許一般使用者啟停此介面」,筆者回答「NO」(不允許)。

STEP7→FIREWALLING部分,筆者選擇「0」之後再自行調整防火牆設定。相關設定如下:
0 - NONE(無設定)
1 - STANDALONE(一般防火牆方式)
2 - MASQUERADE(防火牆採NAT模式)

STEP8→詢問開機是否啟動此PPP連線(start at boot time),本例選擇「yes」,開機即連線。

STEP9→詢問是否寫入設定(adjust configuration),選擇「y」。

之後使用網路啟停的script,如「/etc/init.d/network restart」,若是按照以上筆者的設定,ifcfg-ppp0檔案的內容將會是「ONBOOT=yes」,亦即自動啟動ppp0介面。

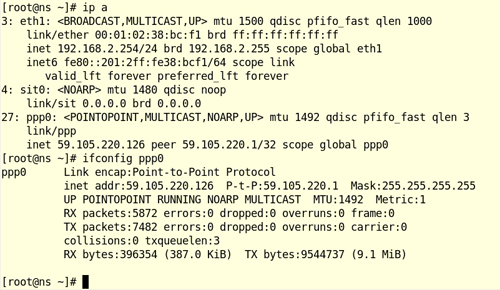

之後使用「ip a」或「ifconfig ppp0」指令,就可以看到ppp0介面以及它所使用的IP位址。

如果此時TCP/IP連線正常,但是「名稱解析」不正常,請記得自行編輯「/etc/resolv.conf」來設定DNS解析。

網路不通故障排除

最常見的網路架構是使用Ethernet(乙太網路)將兩台以上的電腦設備連接起來,並使用TCP/IP設定成同網段(NetID)、相異的兩個IP來測試網路連線是否正常。接下來就以幾個常見的網路不通情況,搭配Linux網路偵錯與測試的指令,來實作網路不通的故障排除。

網路卡沒驅動

在Linux中,網路卡通常是由kernel內建的驅動程式就能運作,使用指令「ifconfig -a」(顯示所有介面)或「ip a」指令就可以看到eth0(乙太網路第一張卡:ethernet 0)或是eth1、eth2等已經驅動的網路介面。如果發生網路卡無法驅動的情況,可能的解決方案如下:

軟體解決方式:
  換用新版本的kernel(或Distribution)也許就可以成功驅動,尤其是比較新的網路卡,通常新版的kernel才會內建相關的驅動程式。
硬體解決方式:
  購買一張普通一點的網路卡來安裝,如此一來Linux就有辦法使用內建的驅動程式。
使用原廠驅動程式:
  至網路卡原廠網站下載正確的Linux驅動程式,解開後照著「README」檔案內的說明進行安裝,或者執行其中的make或install程式來安裝。

請注意,編譯原廠驅動程式需要安裝gcc和kernel-devel(在SUSE稱為kernel-source)這些相關的套件,這與安裝原廠顯示卡驅動程式類似,請參考筆者所撰寫網管人十二期「Linux下的3D桌面特效」一文中關於顯示卡安裝原廠驅動程式的解說。

至於網路卡型號方面,在Linux中可以使用「lspci | grep -i eth」指令查出一些端倪(lspci可查詢有關於ethernet的資訊)。

網路卡未啟用(停用中)

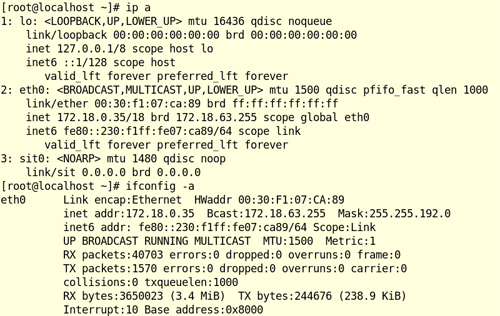

執行「ifconfig」指令時若未使用「-a」選項,只會顯示「啟用(up)」介面,附加「-a」選項時才會顯示出所有介面。可想而知,在某個網路介面沒有啟動之前,想透過這個介面上網是不可能的。如果使用「ip a」指令來觀察,若看到此網路介面冒號後面< >符號內有UP,就代表啟用中。

使用指令方式啟用/停用網路介面如下表:(網路介面以eth0為例)

顯示使用中的網路介面 顯示所有網路介面 啟用eth0 停用eth0
ifconfig ifconfig -a ifconfig eth0 up ifconfig eth0 down
ip a(有UP的) ip a(a是addr) ip link set eth0 up ip link set eth0 down

網路線沒接(或沒接好)或接錯網路卡

在插上網路線時,網路卡與網路設備通常會自動協商(auto-negotiation)之間應該使用的速度(speed)是10、100或是1Gb/s,以及該使用全雙工(Full-duplex)或半雙工(Half-duplex)的模式進行傳輸。

現今的網路大多是以100Mb/s或1Gb/s的速度且全雙工模式運作,採用全雙工的原因是主機連接的網路設備大多是Switch,鮮少是Hub(集線器),現在大概也只有Hub才會是以半雙工模式運作且封包會有collisions(碰撞)現象,一般可使用ifconfig指令觀察封包是否發生碰撞。

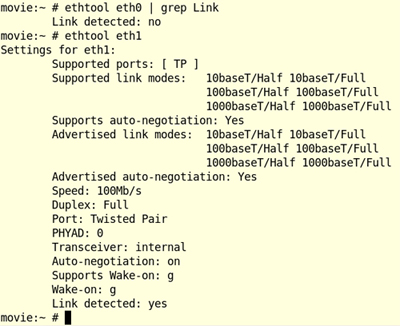

可以利用指令「ethtool eth0」、「ethtool eth1」來觀察或設定eth0、eth1網路介面關於上述的運作情況,也可藉此看出哪個網路介面是否有接上線(Link detected: yes是上線、no是離線),如此一來,若有兩張以上的網路卡,也比較不會插錯網路孔。

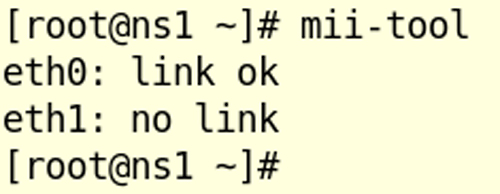

舊版的Linux則是使用指令「mii-tool」來觀察或設定上述運作情況,同樣可以看出哪個網路介面有沒有接上線(「link ok」或「no link」),例如下圖所示就是eth0已接上線、eth1沒接上線的情況。

IP/Netmask設定有誤

先前介紹的三個網路不通的原因,比較偏向實體層(Physical Layer)方面,接下來所列舉出網路不通的情況,因為已經設定TCP/IP網路,所以較偏向於TCP/IP Model(模型)的網路層(Internet Layer)與連結層(Link Layer)網路不通的情況。

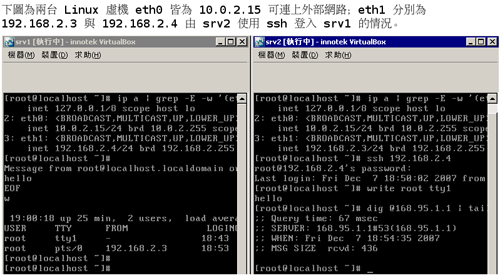

要測試兩台之間通或不通,最簡便的方式是:「在同一個Broadcast Domain網路下,設定相同網段(NetID)中相異的兩個IP來測試網路連線是否正常」。如果兩台電腦的IP/Netmask設定有誤,可能是輸入錯誤或是設定成不同的網段IP,那麼這兩台主機雖然是在同一個Broadcast Domain,但TCP/IP連線卻是不通的。上述情形意思是以連結層來看是暢通的(因為它們在同一個Broadcast Domain之中),但以網路層來看卻是不通的(因為設定TCP/IP有誤)。筆者在網管人第二十五期「營造Linux學習環境的利器VirutalBox」一文中,測試兩台虛機之間的內部網路時,即是使用上述的測試方式(如下圖)。

不同Broadcast Domain所造成的網路不通

對於「不同Broadcast Domain所造成的網路不通」,就算此時兩台電腦設定成相同網段(NetID)中相異的兩個IP,依然是不通的。在此先了解何謂「Broadcast Domain」,底下以一些實際的網路案例來幫助大家一同了解Broadcast Domain。

●用一般Switch串起來的網路算是同一個Broadcast Domain。
●使用具備管理功能的Switch切VLAN就會產生兩個以上的Broadcast Domain。
●一般路由器(Router)兩頭實體網路各自分開,算是不同的Broadcast Domain。
●具備VLAN功能的路由器(Router),不同VLAN分屬不同Broadcast Domain。

綜合以上幾項要點,歸納後大致上的結論是:
●相同Broadcast Domain以IPv4來說,能夠直接詢問到對方的MAC Address。
●相同Broadcast Domain以IPv4來說,兩台主機溝通前就要先問出對方的MAC Address。

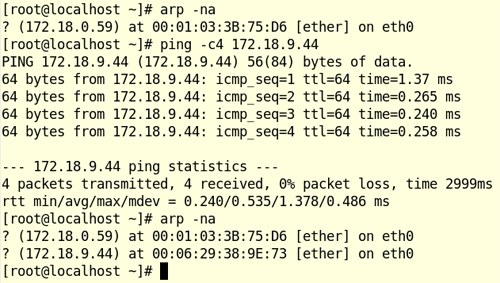

兩台主機在同一個Broadcast Domain下只要相互溝通,就會知道對方的MAC Address,在Linux可使用指令「arp -an」來觀察。下圖是在主機「172.18.0.35」 ping 「172.18.9.44」的arp情況(其實用ping指令以外的連線方式也可以,例如telnet指令)。

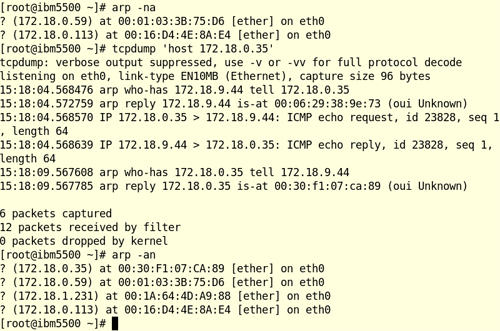

在主機「172.18.0.35」 ping 「172.18.9.44」期間,在172.18.9.44那台執行「tcpdump 'host 172.18.0.35'」的話(「172.18.0.35」是對方IP),會更清楚地看出連線之前先發arp封包問MAC Address的原理。 一般來說,通過Router以後就來到另一個Broadcast Domain,所以預設是無法經過Router問到對方主機的MAC Address,例如一般人應該問不到Google主機的MAC Address。

未設定預設閘道(Default Gateway)

在設定好TCP/IP之後(IP/Netmask),相同網段的主機已經可以「直接溝通」,至於不同網段主機之間的溝通,則需要通過Router才行。這可以透過主機的路由表(Routing Table)來解釋,例如下圖執行「route -n」指令的情況:

先了解一件事:絕大多數的Router收到封包後,都是看封包的「目的地IP位址」(Destination IP Address)來決定下一站要往哪個IP去(擁有那個IP的就是下一個Router或主機)。

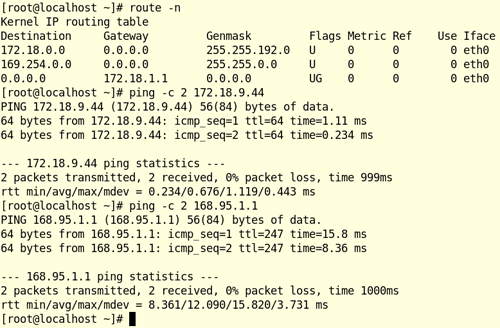

以下頁圖來說,到網段172.18.0.0/255.255.192.0的封包是「直接連線」的,這也意味著不必透過路由器就可以直接進行連接(且此網段所用的介面是eth0)。

至於要連往其他網路IP的封包(例如送往168.95.1.1的封包),則符合最後一行的預設路由(Destination是0.0.0.0)丟向這台主機的預設閘道172.18.1.1。

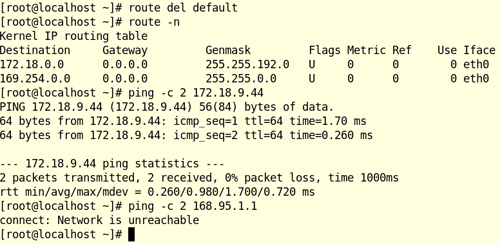

接下來模擬將路由表預設閘道刪除(使用「route del default」指令),這樣通往其他網段(如168.95.1.1)就會出現「Network is unreachable」的訊息,因為通往這個網段的封包,此時並不知道該往哪裡傳遞。

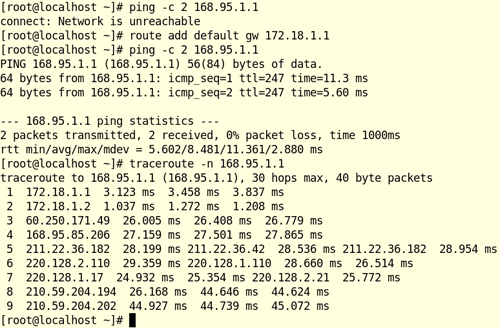

此時,如果在將路由表預設閘道新增回來(使用「route add default gw 172.18.1.1」指令),當然就恢復正常了。另外,可以使用指令「traceroute -n 168.95.1.1」追蹤一路上所走的路徑。

名稱解析未設定或回應不正確

先前曾經提及,想修改Linux名稱解析設定,編輯「/etc/resolv.conf」,在其中的「nameserver」參數後面輸入名稱解析伺服器的IP即可。

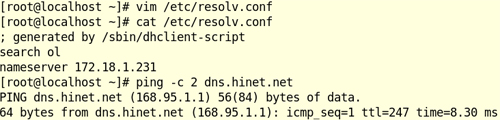

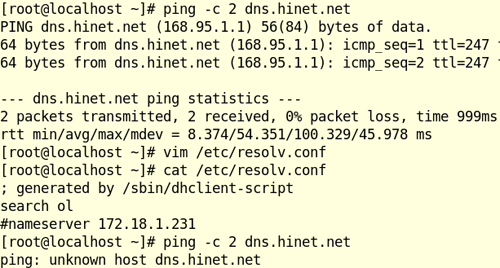

之前的連線測試,都是以「IP」為基礎,不像一般使用者使用以「名稱」為基礎的連線方式,下面以「名稱解析未設定」為例,在沒有DNS Server可詢問解析的情況下(如下圖將nameserver用#註解起來時),連線時則會出現「unknown host」訊息(以ping dns.hinet.net主機為例)。

調整回正確的有名稱解析伺服器時,就又恢復正常了。

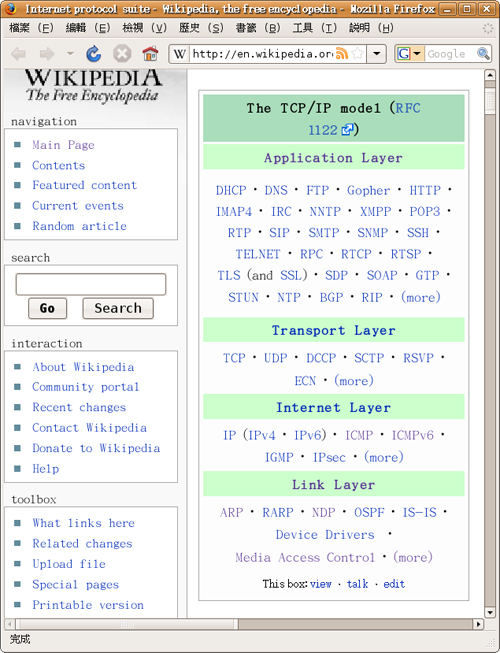

應用程式(Application)的網路不通 TCP/IP暢通之後是屬於TCP/IP Model中的網路層(Internet Layer)正常,至於名稱解析正確,已經關係到TCP/IP Model傳輸層(Transport Layer)與應用層(Application Layer)這兩個層面(例如名稱解析是使用DNS採用UDP傳輸),這裡要探討的應用程式網路不通就是屬於這兩個層面的事情。下圖為「http://en.wikipedia.org/wiki/Internet_protocol_suite」的TCP/IP Model。

點圖放大

學網管的一定聽過OSI七層Model,它所定義的七層相對於TCP/IP來說比較廣義,而TCP/IP Model算是應用最成功也最容易實作的,也因此對IT或MIS而言也比較容易理解TCP/IP Model。

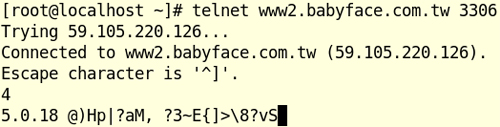

網路應用程式通不通,一般只要檢查傳輸層的TCP或UDP封包是否正常傳送接收。傳送接收正常後,就是應用程式本身處理資料的事情。針對TCP與UDP的封包,都可以使用tcpdump來查看是否真的收到。另外,在TCP的部分也可以用「telnet 主機或IP位址 埠號」指令來查探。例如使用指令「telnet www2.babyface.com.tw 3306」(3306埠是知名資料庫Mysql預設使用的埠)可測試對於主機www2.babyface.com.tw的3306埠有無回應(下圖中顯示有回應)。

應用程式不通有許多種可能,在伺服器端方面有以下幾種情形:
●服務沒有啟動,例如很多服務安裝後預設值都是開機時不自動啟動,如ftpd、telnetd、httpd等等。
●服務沒有聆聽那個介面或IP,例如RHEL5的sendmail預設只聆聽127.0.0.1(lo介面)。
●應用程式本身已設定允許拒絕來源主機,像httpd、samba的設定檔都可以設定允許或拒絕來源主機。
●TCP Wrapper已設定阻擋到應用程式某些來源主機,就是寫在「/etc/hosts.allow」與「/etc/hosts.deny」中的設定。
●xinetd已設定阻擋來源主機,例如RHEL5的檔案「/etc/xinetd.d/swat」在SWAT(Samba網頁管理工具)安裝好之後只允許127.0.0.1。
●防火牆(Linux iptables)擋住某些埠號的來源主機,請注意iptables設定「-j DROP」或「-j REJECT」兩種方式都可以阻擋,但阻擋後的客戶端回應訊息卻不太一樣。

以上所造成不通的回應訊息也許會有些不同,有的卻很類似,此時只好耐心地抽絲剝繭查明原因。客戶端的錯誤設定也可能造成不通,最常見的包括主機名稱或IP輸入錯誤、已設定Proxy的瀏覽器卻不自知等等。
