實戰部署vSAN 6.7 打造跨ESXi主機儲存池

2018-12-17
雲端大數據創造了龐大的儲存需求,讓軟體定義儲存成為必要的IT應用。在Microsoft Hyper-V架構中有Storage Spaces Direct可以整合使用,VMware vSphere架構中相對應的解決方案則是Virtual SAN(vSAN),而最新vSphere 6.7內建的vSAN 6.7不但改善原有的設計也提供許多新功能,以下就來學習如何部署及管理。

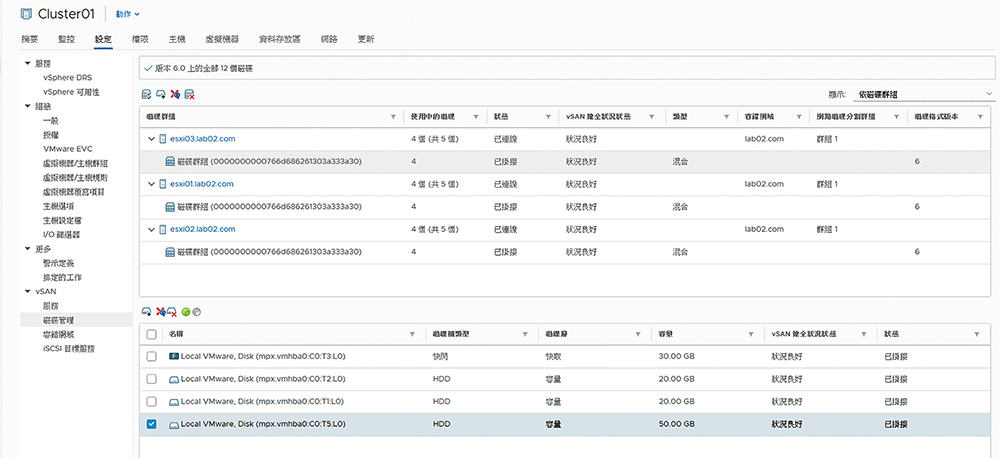

如圖10所示,接著便可以於磁碟群組內看到剛新增的本機磁碟,在此可以檢視到磁碟群組中每一顆磁碟的類型、用途、容量、健康狀況以及是否掛接,若發現呈現故障的磁碟,也可以在這裡進行移除。


▲圖10 管理磁碟群組。

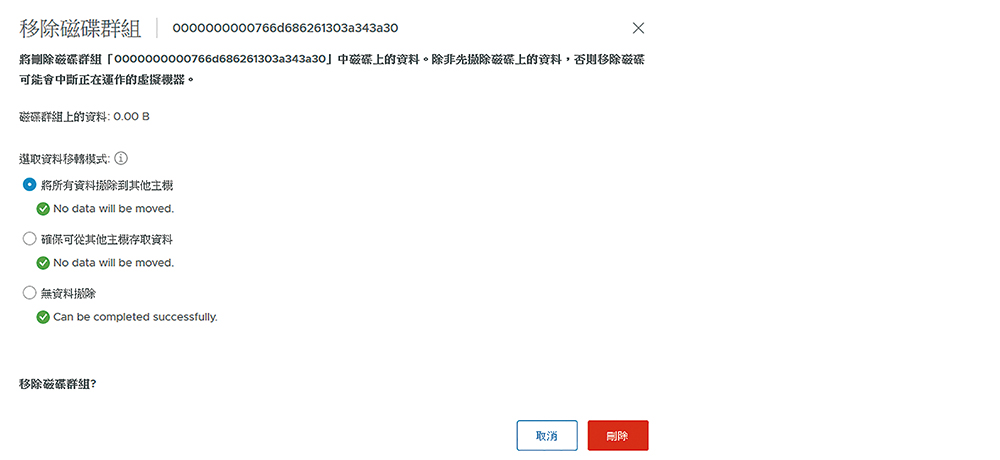

除了可以移除個別磁碟外,必要時也可移除整個磁碟群組,不過這可能會影響現行存放的資料,因此執行時會出現如圖11所示的設定頁面。在此必須決定資料移轉模式,例如選取「將所有資料撤除到其他主機」。如果選取「無資料撤除」,那麼在撤除期間若發生故障,相關資料可能會因此遺失。


▲圖11 移除磁碟群組。

vSAN健康診斷

「天有不測風雲,人有旦夕禍福」,在虛擬化的運作環境中也會存在各式各樣的風險。就以vSphere整體架構來說,vSAN是最重要的一環,因為它存放了虛擬機器的重要檔案,甚至於也可能包含來自其他異質系統的檔案。

因此,除了在網路與硬體層面的高可用性設計需要妥善規劃外,定期持續的健康狀況檢查肯定也是必要的。

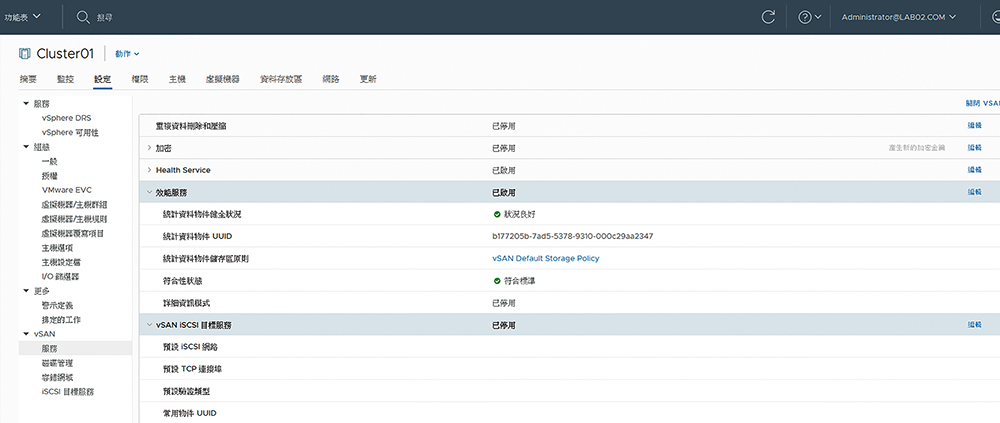

如何在vSphere Client網站上透過內建的健康檢查服務來定期監視vSAN的整體運作狀況呢?如圖12所示,在叢集節點的「監控」→「vSAN」→「服務」頁面中,按下〔編輯〕按鈕來選擇停用或啟用「Health Service」功能,並且可以修改「健全狀況檢查時間間隔」設定。


▲圖12 vSAN服務管理。

一旦啟用vSAN健全狀況檢查功能後,若Health Service服務在定檢中發現vSAN有某個環節的健康問題,該叢集節點的圖示除了會出現紅色的警示符號外,在其「摘要」頁面內也會顯示「vSAN健全狀況警示」的相關訊息,例如出現了與統計資料庫物件有關的訊息。只要該問題在獲得解決後,便可以針對該警示訊息點選「重設為綠色」,即可消除警示。

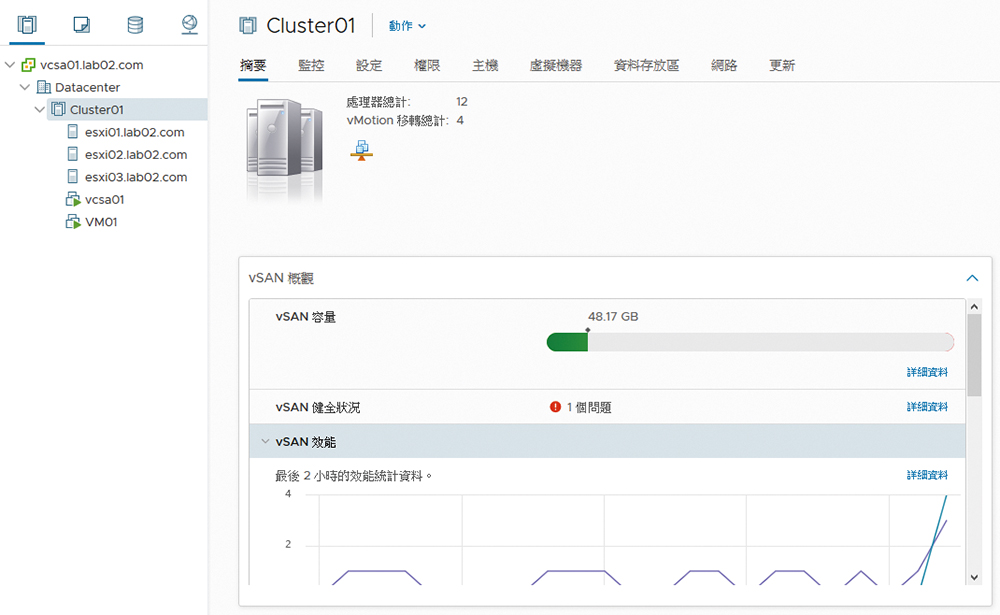

此外,在vSAN叢集的「摘要」頁面內,如圖13所示還能夠查看到目前vSAN運行狀況的概觀,包括vSAN的容量、健全狀況以及效能的最新數據統計,若要查看進一步的詳細資訊,只要點選「詳細資料」超連結即可。


▲圖13 檢視叢集摘要。

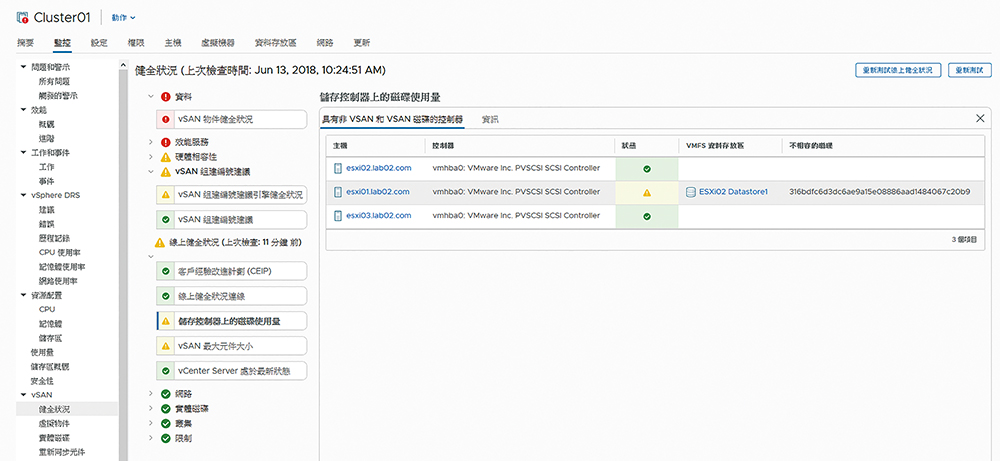

對於vSAN最新一次的完整健康狀態報告,要從哪裡開啟呢?在vSAN叢集的「監控」→「健全狀況」頁面中,如圖14所示,主要會檢查的類別包括硬體相容性、效能服務、網路健全狀況、實體磁碟、vSAN資料以及叢集的健全狀況、叢集限制、線上健全狀況、vSAN組建編號建議、vSAN iSCSI目標服務、加密狀態以及延伸叢集運行狀態。


▲圖14 檢視vSAN健全狀況。

上述這些健康狀況的檢查,皆是由vSAN自動定期進行測試與回報(預設60分鐘),如果想要立即進行健康測試,按下〔重新測試〕按鈕即可。此外,必須注意其中的「線上健全狀況」功能之使用,必須有參與「客戶經驗改進計畫」才能夠讓健全狀況檢測功能將相關資料傳送至VMware,以供完成進階分析的任務。若已經參與,則可以按下〔重新測試線上健全狀況〕按鈕。
