學會Horizon 7.6 VDI　虛擬桌面快速部署上線

本文將介紹最新Horizon 7.6 VDI虛擬桌面解決方案所提供的特色功能，說明它如何能夠建立高擴充性、高可用性的VDI虛擬桌面運作環境，並剖析怎樣規劃Horizon 7.6運作架構並妥善管理資源，然後實際操作示範，讓管理人員能夠更深入地了解整個運作架構與建置流程。

‧Management：負責ESXi主機的管理流量，建議組態設定網路流量共享層級為「Normal」共享數值為「50」。

‧Virtual Machine：管理用途的VM虛擬主機以及VDI虛擬桌面對外提供服務的流量，建議組態設定網路流量共享層級為「High」共享數值為「100」。

‧vSAN：vSAN（或傳統iSCSI MPIO）儲存網路傳輸流量，建議組態設定網路流量共享層級為「Normal」共享數值為「50」。

‧vMotion：用於vSphere vMotion線上即時遷移VM虛擬主機的傳輸流量，建議組態設定網路流量共享層級為「Normal」共享數值為「50」。

建構SQL Server資料庫

在Horizon VDI虛擬桌面運作架構中，SQL Server資料庫用途為存放Connection Server Event、Composer Server、Identity Manager、App Volumes等組態設定資料。建議採用的SQL Server版本及資源配置如下：

‧Windows Server 2016或後續版本

‧SQL Server 2016或後續版本

‧VMware Virtual Hardware 13或後續版本

‧2 vCPU、8GB vRAM、1 vNIC（VMXNET 3）、40GB/50GB vDisk（LSI Logic SAS）

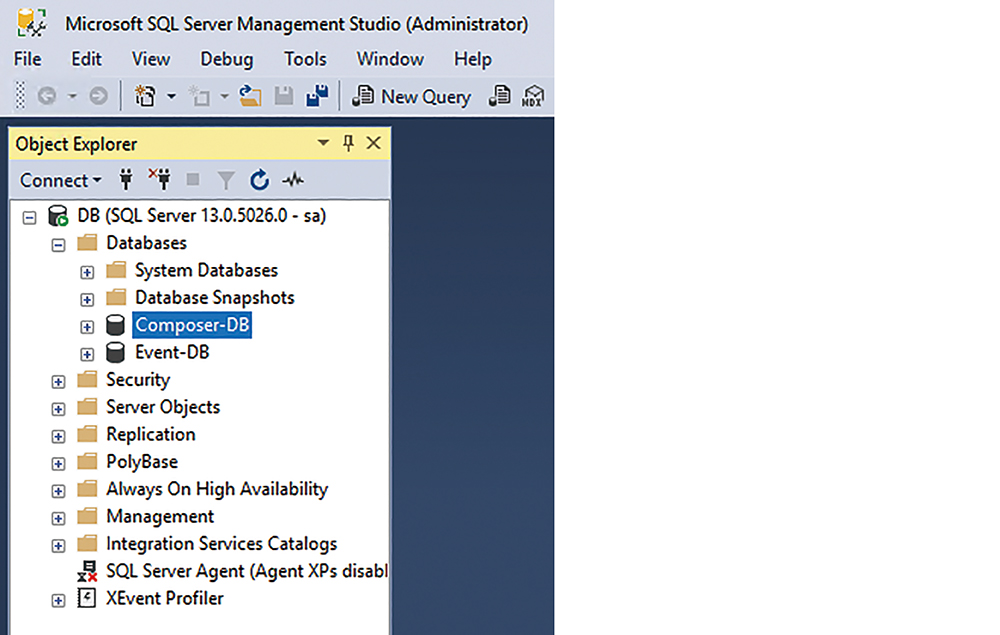

在本文實作環境中，採用SQL Server 2016 SP2版本，並且分別建立Composer Server使用的「Composer-DB」資料庫，以及後續存放Connection Server中VDI虛擬桌面事件用途的「Event-DB」資料庫，如圖13所示。

▲圖13 建立Composer Server和Event用途的資料庫。

建構Composer伺服器角色

在Horiozn運作架構中，透過Composer Server的「連結複製」（Linked Virtual Machine Clones）運作機制，為每台VDI虛擬桌面主機建立「唯一指標」（Unique Pointers），因此每台VDI虛擬桌面主機所占用的空間只會有「差異」的部分而已，與Master Image占用空間相較之下，通常可以減少50%～70%的空間大小。

建議採用的View Composer Server版本與資源配置如下：

‧Windows Server 2016或後續版本

‧VMware Virtual Hardware 13或後續版本

‧Horizon 7 Composer Server 7.3.2或後續版本

‧4 vCPU、12GB vRAM、1 vNIC（VMXNET 3）、40GB vDisk（LSI Logic SAS）

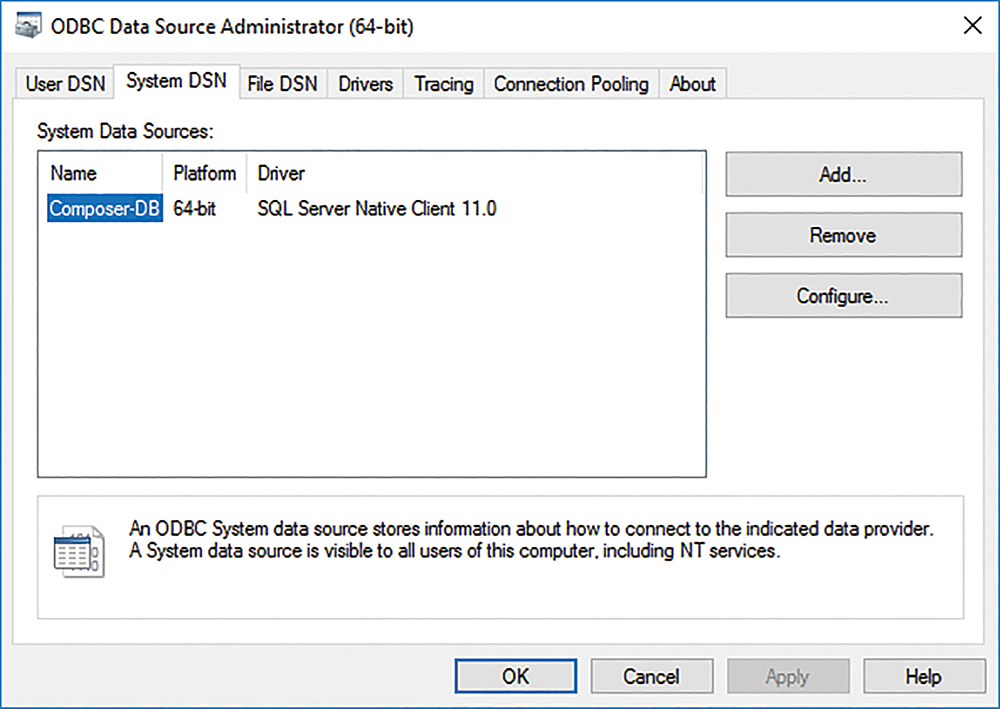

在本文實作環境中，採用最新Horizon 7.6的View Composer Server版本。值得注意的是，為了能夠順利地將Composer Server的資料庫指向至剛才所建立專用的SQL Server資料庫主機，必須先為Composer Server組態設定ODBC，稍後才能將Composer Server資料庫指向至剛才所規劃的「Composer-DB」資料庫中，如圖14所示。

▲ 圖14 為Composer Server組態設定ODBC資料庫連線工作任務。

建構Connection伺服器角色

在Horiozn運作架構中，Connection Server為負責擔任VDI虛擬桌面「代理人」（Broker）的角色，因為VDI虛擬桌面中的「代理程式」（Agent），隨時會將目前的運作狀態回報給Connection Server，所以Connection Server可以得知每台VDI虛擬桌面的運作狀態，例如桌面目前狀態為可用、更新中、重新啟動中等等。

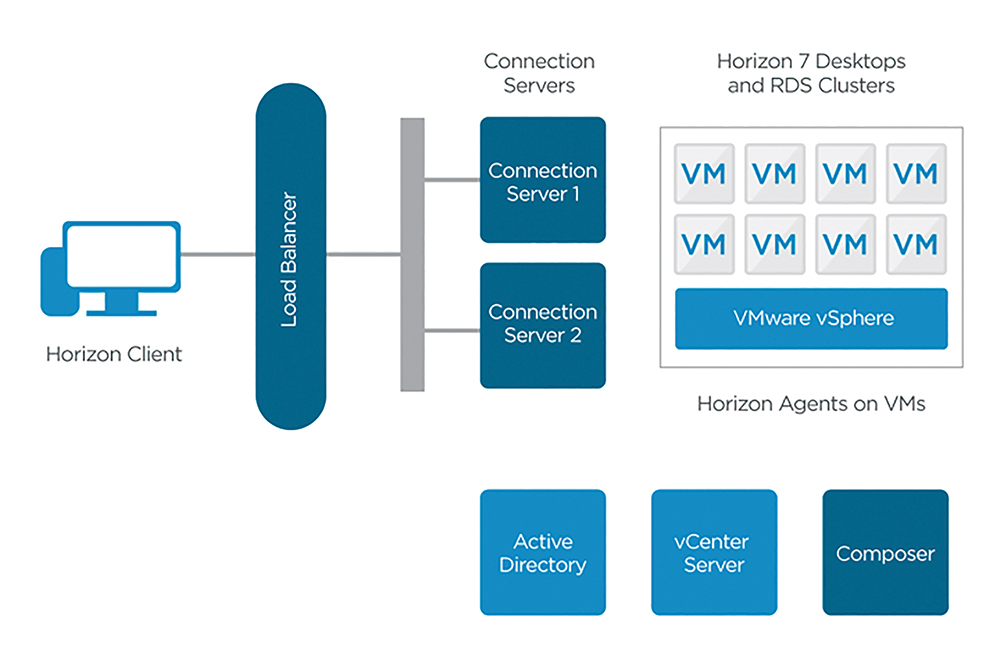

在VMware最佳做法中，建構Connection Server負載平衡或高可用性運作架構時，建議採用「N + 1」的方式進行規劃，如圖15所示。
