VMware vSphere資源設定與分配

2012-09-11

熊信彰

前期文章已經介紹過虛擬化環境中實體CPU與Memory資源的運作，是由hypervisor統一調度、分配給VM來使用。但是，多數時候不同的應用其實是有分優先順序的，重要的服務當然會擺在首位。本文延續前期的介紹，將接著探討VM資源分配與競爭的問題。

所以，假設每個小孩都設了Reservation，小孩一Power On起來拿走200萬，小孩二Power On後又拿走200萬，這時候小孩三已經無法Power On了，因為他的父母沒有錢可以供應給他。如果第三個小孩無論如何都要Power On呢？則可以有下列幾種做法：

1. 這個小孩可以不要設定Reservation嗎？如果可以接受，就能Power On，但此時就完全不保證效能了，因為沒有為其特別保留的硬體資源。
2. 兄弟倆的父母將財產重分配。哥哥有三個小孩要養，就給多一點錢，例如哥哥給600萬，弟弟給200萬，父母自己留200萬。

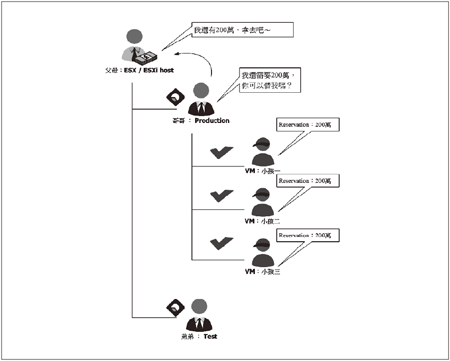

3. 借錢！哥哥可以向父母詢問，有沒有200萬可以借呢？如果有，小孩就能Power On，如下圖所示。

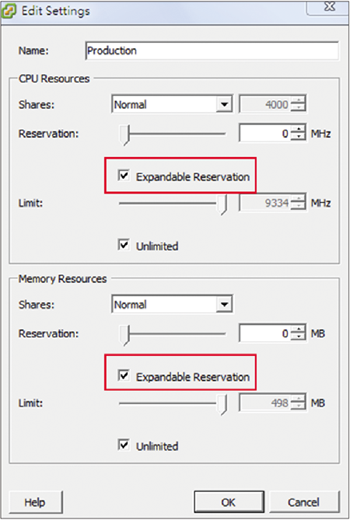

上圖中的Expandable Reservation是資源池層級才能設定，VM本身不能自行設定。勾選Expandable Reservation，就代表可以往上借錢（硬體資源），如果未勾選，就不能借錢。可以借錢不代表一定借得到，要看上一層有沒有錢可以借。

由於Resource Pool可以有很多階層，當上一層沒有錢的時候，如果它本身也有勾選Expandable，就可以再往上一層幫忙借，如下圖所示。

再來看Shares的部分。用Resource Pool的CPU Shares來舉例（假設VM本身不做任何資源設定）：

1. 資源池的CPU Shares有Low（2000）、Normal（4000）、High（8000）及Custom。所占比重即為1：2：4。
2. 資源池的CPU Shares預設皆為Normal（Shares Value為4000）。

現在已經建立了兩個Resource Pool（Production、Test），希望實體CPU運算資源在VM發生競爭時，Production資源池內的VM可以擁有較多的CPU運算效能，而Test資源池之下的VM比較不是那麼重要，分到比較少的資源。

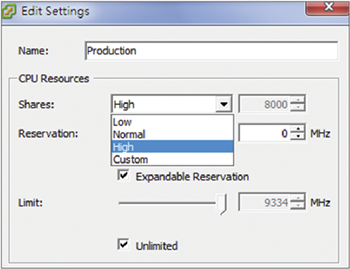

所以，假設Reservation不做設定，只將Production資源池的CPU Shares更改為High（8000），Test資源池設定為Low（2000）的話，則發生競爭的時候，Production握有8000 Shares Number，可以拿到80%資源，Test握有2000可拿到20%資源，如下圖所示。

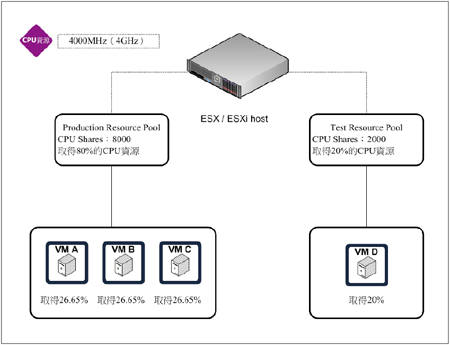

Production的資源池運作了三個VM，而Test資源池有一個VM，假設這四個VM都同時需要運算能力，就產生了競爭，此時就按照Resource Pool的Share來分配比例。如下圖所示，4GHz的運算資源，Production握有80%，所以底下三個VM各拿到26.5%運算資源，而Test握有20%，底下只有一個VM，獨拿20%。

現在更改設定，將Test資源池的Shares從Low調整到Normal，看看會發生什麼事？

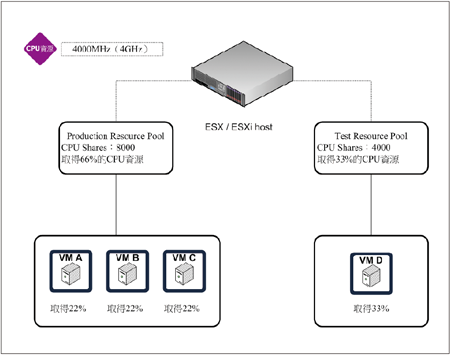

結果發現比較重要的VM，竟然分配到的資源比不重要的VM還少，如下圖所示。雖然Test資源池有4000，少於Production的8000，但是比重結構已經變成了1:2。這意味著，Production只握有66%的資源，由於底下VM較多的關係，每個VM分到的資源就被稀釋掉，因此效能反而不如Test底下的單獨VM，這是在規劃時必須要注意的一點。
