原技術獨步市場新功能持續領先
強悍硬體架構　效能追得上功能

2009-04-03

林士涵

當網路流量進入一個網路設備中，設備內每一個元件都會造成傳輸延遲，這是無可避免的。雖然從實際硬體面來看，整合性的設計多少可以降低流經多台設備所造成的延遲，但如果運算硬體仍然維持在舊式的架構，處理效率不佳的問題還是依然存在。Fortinet台灣區技術顧問劉乙表示，越來越多的廠商進入UTM市場，也不斷使用更高速的CPU、記憶體，來提昇UTM效能的表現，但事實上卻很難改善網路封包的傳遞速度。

硬體架構改良　專屬加速

▲Fortinet台灣區技術顧問劉乙表示，CPU製造廠商不會為了封包加速，而對CPU設計做更改，因此才需要特殊設計的網路加速ASIC晶片，來減輕UTM內CPU的封包傳遞負載。

「這是由於最初在設計UTM設備時，沒有針對硬體做加速，因此所有封包通過時，都要經過CPU運算。泛用型的CPU製造廠商，當然不會為了加快封包傳遞，而特別對CPU設計做更改，所以才會造成封包傳送延遲。」劉乙表示，CPU的限制在於packets per second－每秒能夠處理多少封包數，封包進來時檢查來源表頭以及目的表頭，再往外送，CPU對每個封包所做的動作都一樣；因此就會造成小封包和大封包造成的超載（Overload）情形相同，但是每秒所處理的大小又不同。再加上防火牆的阻擋規則，以及IPsec VPN的加解密等，都要經過CPU運算，造成UTM內CPU運算的嚴重延遲。

後來有些廠商在UTM中額外設置一顆ASIC晶片，將防火牆規則或VPN加解密等特殊運算，交由ASIC處理，提升了傳輸速度以及硬體的效能。但是由於ASIC晶片沒有封包處理的能力，封包還是必須經過CPU運算，因此也有一些UTM設計的作法，是將一台機器內建置多個CPU來處理封包。然而他指出，如果是使用未經特殊封包處理設計的CPU，只是增加了處理的容量，並不能真正提升效能，因為每一個封包仍然必須由CPU逐一處理。

劉乙指出，Fortinet在其FortiGate系列UTM硬體架構設計上，強調UTM除了對硬體效能做加速，或是增加CPU數量、提高效能之外，還要再增加專門處理封包傳遞的機制。因此，Fortinet在UTM設備前端介面卡上，設置一顆經過封包傳遞調校的ASIC晶片以及專屬記憶體，負責處理乙太網路MAC位址及IP來源位址。劉乙表示，以防火牆功能為例，當第一次傳送封包經過CPU後，會自動將寫入在CPU記憶體的Session Table，抄入ASIC晶片記憶體中，之後再次傳送封包就不會傳送至CPU做運算，由前端ASIC晶片的記憶體判斷Session，小封包直接在前端ASIC晶片進出，不會再造成超載的情形而發生CPU運算延遲；完全以分散式的架構，讓內部硬體運算效能提升，將網通的技術使用在UTM中，加快處理速度。

應用程式管制　廣域網路加速

Fortinet在FortiGate UTM設備上的最新版本資安架構作業系統，已經推出FortiOS 4.0版本，大幅改進軔體升級，整合了更多的功能以及Layer 7的解決方案，包括廣域網路加速（WAN Optimization）、應用程式控管、資料外洩防護（Data Loss Prevention，DLP）以及SSL檢測（SSL Inspection）等。

對於企業分支的小型辦公室而言，最需要廣域網路加速的功能，劉乙表示，因為企業分支據點不比總公司能夠租用大頻寬，因此在有限的頻寬內，要是將廣域網路加速的機制整合在UTM中，對企業小據點來說是相當實用的功能。「目前支援的傳輸協定種類，還無法像專門做WAN加速的廠商提供的那麼多，但是，未來Fortinet會提供越來越完整的傳輸協定支援。」劉乙說。

網路型態的改變，也讓資訊安全設備的功能跟著發生變化。劉乙表示，現在網路應用複雜，針對Web 2.0時代所產生的網頁資訊安全攻擊，也成為主流攻擊手法與漏洞，FortiGate也將應用程式管控的機制內建在UTM中，提供超過1,000種的應用程式分類管制選單，以及E-mail傳輸的控管、DLP規則、Protocol的管制，以及SSL流量的偵測等。

結語

劉乙指出，目前UTM對中小企業吸引力相當大，因為中小企業希望花很少的錢，就能得到更多的服務。因此，UTM未來設計就應該要提供更完整的服務，以及更多對企業實用的功能，「當效能跟產品穩定度達到一定程度後，服務提供就變成關鍵因素，UTM應該要慢慢走向更深入的Layer 7管控，資安需求不會消失，端看服務供應商如何應付接下來UTM市場的變化，持續增加更合適的功能與服務。」，他指出，至於某些研發停步不前的UTM廠牌，未來恐怕只能越賣越便宜，成為類似乙太網路交換器的低階產品。

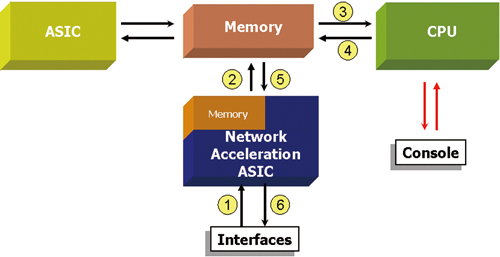

▲Fortinet UTM封包加速晶片圖，以專屬的ASIC晶片加速封包傳遞，不必佔用CPU運算資源，直接經由網路加速ASIC晶片的記憶體處理Session，加快整體運作效能。

Fortinet在全球UTM市場擁有相當高的市佔率，除了在硬體效能表現上，達到許多企業客戶的肯定，今年更強調UTM上的網路加速功能，將廣域網路優化解決方案納入UTM的多功能中，以快取（Caching）的方式，提升企業網路頻寬的使用。並於今年上半季推出新版的FortiOS 4.0作業系統，更新應用程式管控、資料外洩防護（DLP）、以及SSL檢測，讓UTM設備擁有更高的投資報酬率，將資訊安全防護、應用程式管制以及網路管理，同時運作，企業建置達到1加1大於2的效果。
