本文將深入剖析並進行實戰演練，讓管理人員理解FNS安全原則的運作架構和原理，並進一步透過FNS的Application Policy安全原則，輕鬆針對關鍵應用程式建立最小安全性權限的安全防禦圈，有效遏止勒索病毒與駭客在東西向網路中的攻擊行為。
在傳統的資料中心裡，不少企業和組織習慣依靠外圍的邊界防火牆來阻擋外部威脅。然而，隨著雲原生應用與混合雲架構的普及，資料中心內部的各類伺服器與VM虛擬主機之間的互動變得極其頻繁，一旦某一台VM虛擬主機遭到惡意攻擊並入侵成功後，傳統的外圍防火牆根本無法察覺，惡意攻擊已經在內部伺服器之間相互擴散。
因此，為了落實零信任架構（Zero Trust Architecture）與最小權限原則，並將資安威脅的影響範圍降到最低，導入「微分段」（Microsegmentation）機制，已經成為現代化資料中心標準中不可缺少的一環。
傳統網路環境管理是以VLAN或Subnet為單位進行分段管理，而微分段則利用SDN網路虛擬化技術，將網路流量的安全隔離精細化到「個別工作負載」或「單台VM虛擬主機」，在資料中心內部為每個對象建立專屬的安全邊界，確保即便某個節點被攻陷，企業組織的整體關鍵資產和機敏資料依然受到保護。
在Nutanix虛擬化基礎架構中，便是透過Flow Network Security（FNS）機制，達成微分段及過濾東西向網路流量的目的。傳統網路環境最讓IT維運團隊頭痛的，就是如何有效管理多層次應用服務。舉例來說，一組具備不同類型包含Web、App、DB的營運服務，為了每項服務的高可用性和網段規劃，必須橫跨不同的VLAN和實體網路環境，導致傳統南北向的防火牆規則變得無比臃腫且難以維護，一旦某個網段因為專案內容而進行變更後，所有的ACL存取控制清單都要重新進行組態設定。
Nutanix FNS安全機制則是將安全原則直接與VM虛擬主機的中繼資料（Metadata）與標籤（Categories）綁定，企業組織的維運團隊只需要在Prism管理介面上，直接依據應用服務的邏輯角色，例如加上AppType: Web、AppType: DB等標籤，就能夠直接定義VM虛擬主機之間的存取權限，如圖1所示。

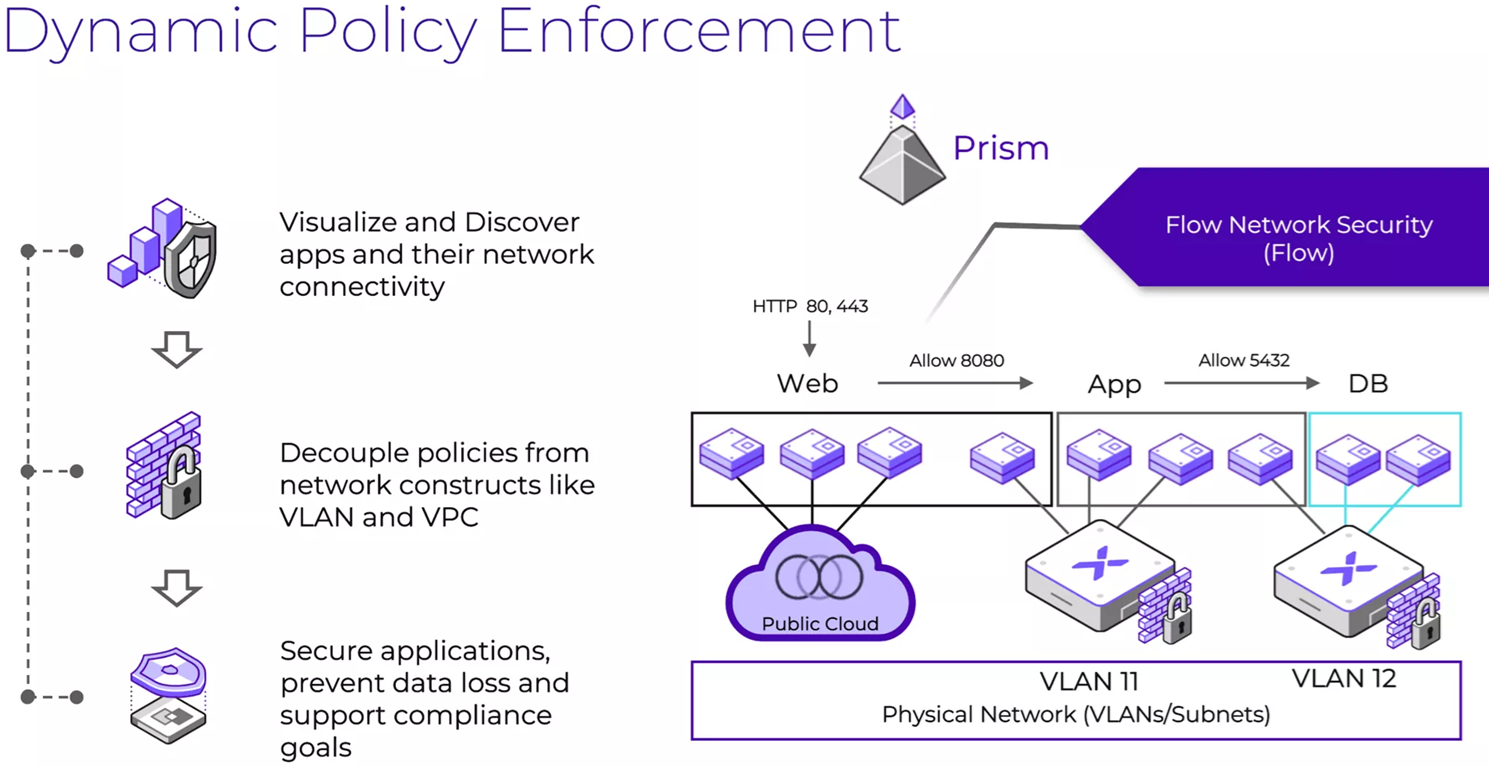

圖1 Nutanix Flow Network Security安全機制運作示意圖。 （圖片來源：Flow Network Security - Microsegmentation & Data Protection | Nutanix）
Flow Network Security運作架構說明
在開始應用Nutanix FNS安全機制之前，必須先瞭解FNS的環境需求與核心元件，因為FNS並非獨立運作的防火牆設備，而是與整個Nutanix基礎架構整合的資安機制。
首先，在運作環境方面，FNS的核心管理大腦為Prism Central（PC），所有的資安政策制定、標籤分類、流量視覺化監控以及維運管理，都必須透過Prism Central進行統一的管理與組態設定。當維運團隊部署完安全原則後，這些安全原則會自動套用至其下Prism Element（PE）管理的AHV叢集，確保安全原則管理集中化。
在實際組態設定FNS微分段安全防護機制前，維運團隊需要了解FNS如何透過下列兩個核心元件，達成微分段安全機制：
‧標籤（Categories）：這是FNS識別工作負載的唯一方式，維運團隊無須手動輸入VM虛擬主機的IP位址或主機名稱，而是透過中繼資料為VM虛擬主機貼上邏輯標籤，例如定義服務應用的類型AppType: Billing，或是應用程式的層級AppTier: Web、AppTier: Database等。
‧安全原則（Security Policies）：定義完服務的標籤後，維運團隊便能接著建立安全原則，例如常見的Application Policy，用來定義特定標籤之間的存取權限與阻斷邏輯。

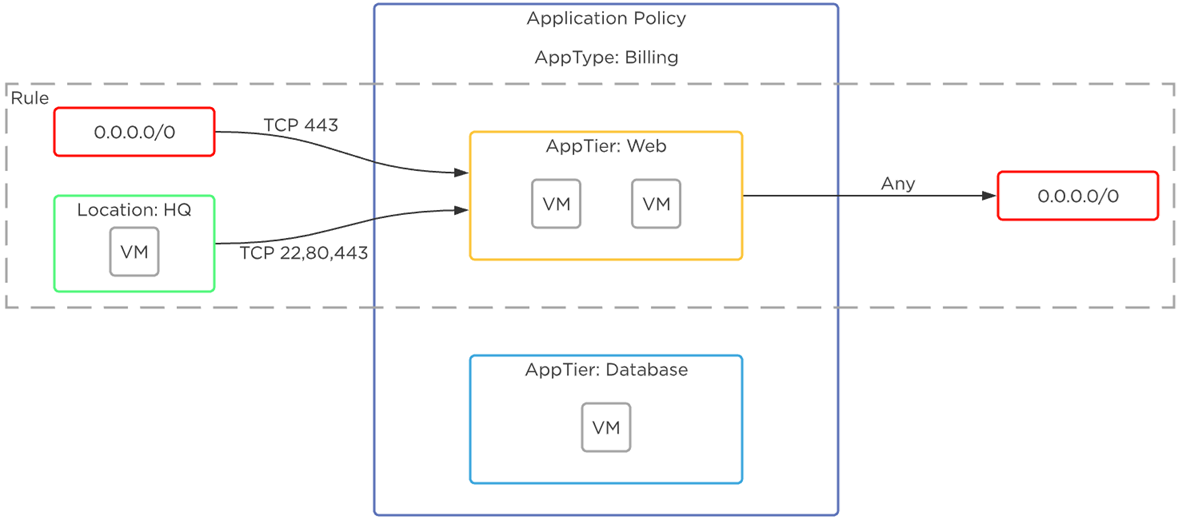

如圖2所示，在這個Nutanix FNS安全原則示意圖中，清楚展示一個標準應用程式安全原則的邏輯設計，圖中灰色虛線方框代表套用生效的FNS安全規則，透過這種視覺化呈現的安全規則示意圖，企業組織便能輕鬆理解安全規則，除非安全原則明確允許，否則預設全面阻擋的零信任微分段原則。示意圖中的FNS安全原則，主要由三個區塊所組成：
圖2 Nutanix FNS安全機制運作示意圖。 （圖片來源：Flow Network Security | The Nutanix Cloud Bible）
1. 受保護主體（Secured Entities）：在Application Policy方框內，定義被保護的應用類型為AppType: Billing，並且進一步細分為AppTier: Web網頁伺服器層級和AppTier: Database後端資料庫層級。
2. 來源端規則（Inbound）：在圖中左側，管理人員可以精確指定「只有」哪些來源可以存取受保護的AppTier: Web網頁伺服器層級，例如允許來源端是網際網路（0.0.0.0/0），透過TCP協定的Port 443進行連線，或是允許企業內部（Location: HQ）網段，透過TCP協定的Port 22、80、443進行維運管理。
3. 目的端規則（Outbound）：在圖中右側，可以定義受保護的主機可以主動向外連線至何處。在該範例中，歸類於AppTier: Web網頁伺服器層級的主機允許向外連線至任意目的地（0.0.0.0/0）。
認識FNS安全原則狀態
當管理人員組態設定標籤與安全原則後，準備在Prism Central執行部署作業時，可能會面臨安全原則狀態（Policy State）的選擇兩難，是要直接套用生效進行阻擋，還是先放行避免錯誤阻擋造成營運損失。
因此，Nutanix FNS提供兩種運作模式，讓企業和組織在導入零信任架構時能有彈性的緩衝空間：
‧監控模式（Monitor）：在監控模式下，安全原則處於「唯讀模擬」狀態，FNS僅會針對網路流量進行觀察與記錄，即便發現未在允許清單中的連線行為，系統依然會予以放行，以便管理人員在不影響線上營運服務的前提下，進行網路流量收集與安全原則微調。
‧強制模式（Enforce）：一旦安全原則套用於強制模式時，系統便會嚴格執行已套用的安全原則，任何未被明確允許的網路連線都視為異常連線，FNS將會直接阻擋該網路連線。
簡單來說，一旦套用安全原則至強制模式後，網路封包的攔截與過濾機制，會在底層AHV主機的Open vSwitch（OVS）虛擬交換機核心中完成。當網路封包由VM虛擬主機流出或流入時，會依序通過AHV主機內部的OVS虛擬交換機，其中位於核心關鍵節點的，便是專屬安全檢查層br.microseg，如圖3所示，一旦網路封包進入br.microseg時，系統便會透過OpenFlow規則，進行一連串的安全原則比對，由Rule 1一路比對至Rule N，並且在單一原則中執行的比對與邏輯如下：

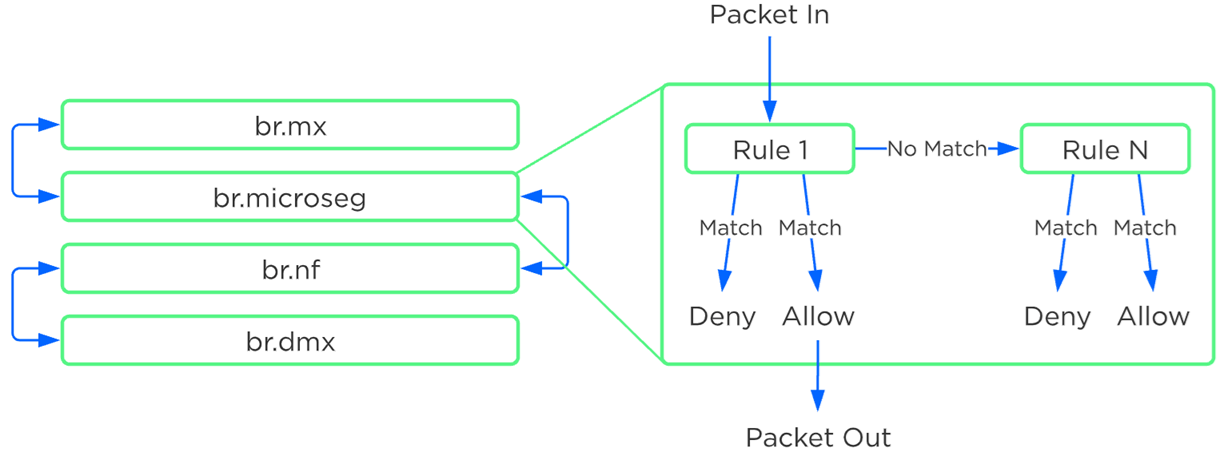

圖3 FNS安全原則比對邏輯示意圖。 （圖片來源：Flow Network Security | The Nutanix Cloud Bible）
‧狀態檢查比對（Stateful Match）：系統會動態檢查封包是否符合已建立的連線狀態，並且比對安全原則。
‧首條匹配即停止（First-Match）：封包會由Rule 1第一條規則開始比對，一旦成功匹配規則後，便會直接執行該規則所定義的動作，例如Deny阻擋或Allow放行，然後不再繼續往下比對，如果不匹配，則移往向下一條規則繼續進行比對作業。
實戰Flow Network Security
在正式透過Prism Central（PC）組態設定各項安全原則之前，必須先確認AHV叢集中的Flow Network Security（FNS）微分段服務已經順利啟用。
FNS的控制層內建於PC之中，負責集中管理分散式防火牆規則的指派以及IPAM機制。在啟用過程中，系統會自動檢查每個AHV叢集的硬體資源，例如記憶體剩餘容量是否符合運作FNS機制的前置條件。
登入PC管理介面後，依序點選「Prism Central Settings > Flow > Microsegmentation」，確認Microsegmentation狀態是否已經啟用，以及叢集相容性區塊中是否顯示目前運作的AHV叢集，如圖4所示，確認微分段功能順利啟用後，接著就能開始為VM虛擬主機打上標籤（Categories），作為後續建立安全原則的基礎。

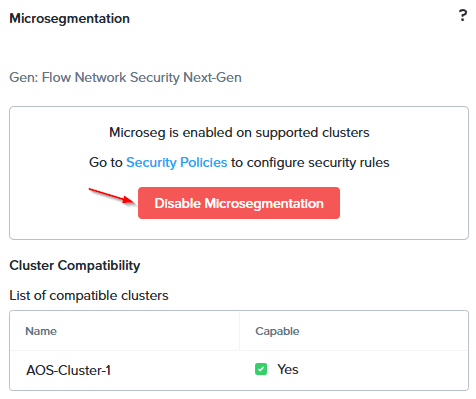

圖4 確認Microsegmentation功能是否啟用。
為VM虛擬主機指派標籤
在FNS安全機制環境中，標籤（Categories）是PC管理機制的核心元件之一，也是FNS安全機制建立安全原則時用來選取與套用對象的唯一依據。
在FNS安全機制中，可以為同一台VM虛擬主機同時套用多個標籤，在本文實作環境中，將會為2台不同的VM虛擬主機，分別套用名稱為Dev和Production的標籤，搭配後續套用的安全原則進行實作。
在PC管理介面中，可以透過下列三種方式為VM虛擬主機指派標籤：
1. 右鍵選單：在VM虛擬主機列表中，針對目標主機點擊滑鼠右鍵，選擇「Other Actions > Manage Categories」。
2. 頂部動作選單：點選目標VM虛擬主機的勾選框後，點擊上方選單的「Actions > Other Actions > Manage Categories」，即可為VM虛擬主機指派標籤，如圖5所示。

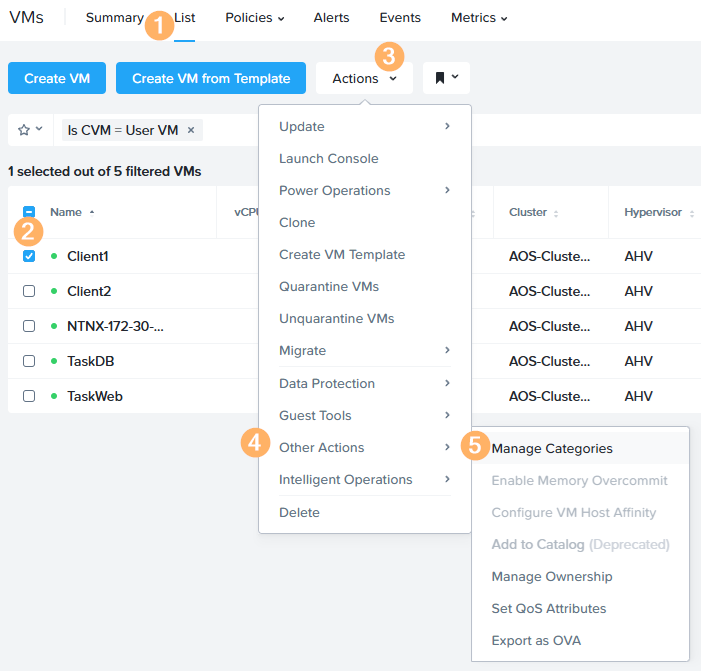

圖5 為指定的VM虛擬主機指派標籤。
3. 主機詳細頁面：點擊VM虛擬主機名稱進入詳細頁面，切換至Categories分頁並點擊Manage Categories。
理解之後，將為名稱為Client1的VM虛擬主機，指派套用Environment: Dev的標籤，而名稱為Client2的VM虛擬主機，指派套用Environment: Production標籤。

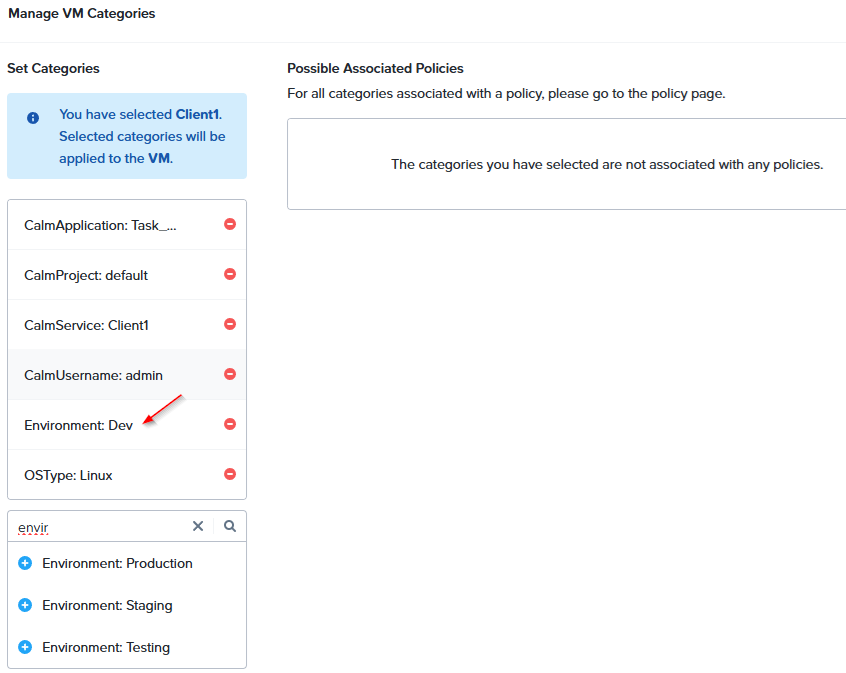

在PC管理介面中，依序點選「Infrastructure > Compute > VMs」，進入VM虛擬主機管理列表，勾選名稱為Client1的VM虛擬主機，再點擊上方選單「Actions > Other Actions > Manage Categories」項目。接著，在自動開啟的Manage VM Categories視窗中，於搜尋框輸入「envir」關鍵字，系統便會過濾並自動顯示標籤名稱為Environment的標籤。本文實作環境為Client1虛擬主機，點選加號套用「Environment: Dev」標籤，確認無誤後按下〔Save〕儲存組態設定，如圖6所示。
圖6 為Client1虛擬主機指定套用Environment: Dev標籤。
與Client1同樣的操作步驟，再為Client2虛擬主機，點選加號套用「Environment: Production」標籤，確認無誤後按下〔Save〕儲存組態設定。
為VM套用Quarantine安全原則
在開始組態設定安全原則之前，管理人員必須先了解FNS安全防護架構，對於日常維運的工作任務，將透過下列的三種安全原則類型，管理資料中心內部的南北向與東西向的網路流量：
‧Quarantine Policy（隔離原則）：防護層級最高的安全機制，當VM虛擬主機疑似遭到惡意入侵、感染病毒或發生資安事件時，可立即切斷指定主機的所有進出網路流量，達到即時隔離和避免危害擴散的目的。
‧Isolation Policy（環境隔離原則）：用於建立運作環境之間的隔離邊界，能夠有效阻擋兩個或多個主機群之間所有的網路流量，經常用於隔離Dev開發環境與Prod正式生產環境之間的東西向網路通訊。
‧Application Policy（應用程式原則）：提供更精細的應用程式層級防護原則，管理人員可以針對特定應用程式群組，例如前端Web服務層與後端DB資料庫層，明確定義允許進行網路通訊的來源端和目的端，包括通訊協定TCP/UDP、IP位址和專屬服務埠號，例如TCP Port 80。
當發現資料中心內有VM虛擬主機疑似受感染或發生資安威脅時，管理人員可以在發現當下執行「隔離」（Quarantine）的動作，將該台主機從網路環境中完全隔離。在本文實作環境中，將以Client1虛擬主機來擔任資安事件的受害主機進行模擬測試。

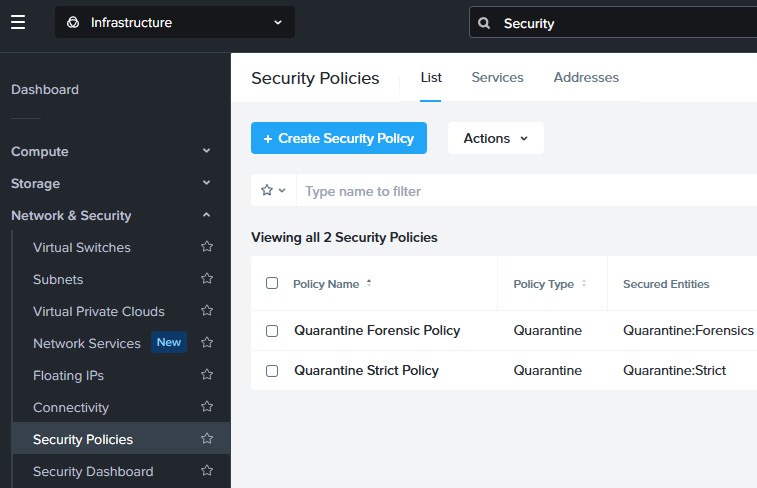

在PC管理介面中，依序點選「Infrastructure > Network & Security > Security Policies」，進入安全原則管理列表後，可以看到PC預設內建的兩項安全隔離原則的管理列表，如圖7所示：
圖7 查看PC內建的兩項預設安全隔離原則列表。
‧Quarantine Strict Policy：徹底隔離所有進出該台特定主機的網路流量。
‧Quarantine Forensic Policy：阻斷一般連線，但是允許預先定義的資安鑑識工具進行存取，以便後續進行資安事件根本原因調查作業。
現在，準備針對Client1虛擬主機執行隔離套用及連線阻斷的驗證測試。在PC管理介面中，依序點選「Infrastructure > Compute > VMs」，在虛擬主機清單中找到Client1後，點擊滑鼠右鍵並選擇Quarantine VMs項目。

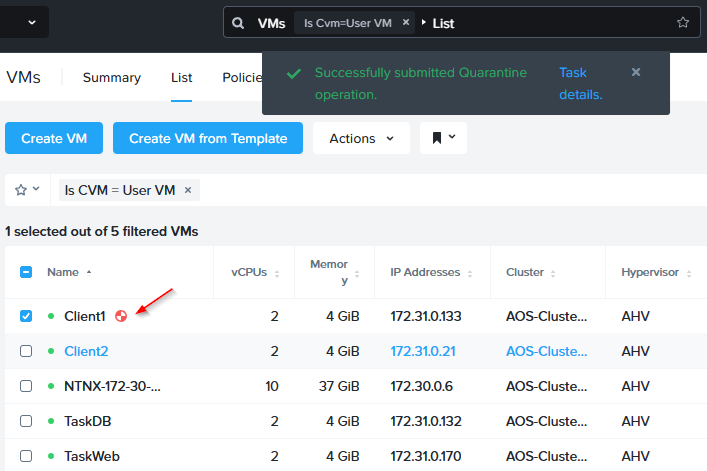

在彈出的Quarantine VM視窗中，將會請管理人員選擇採用Strict或Forensic模式。在本文實作環境中，選擇Strict模式，然後按下〔Quarantine〕鈕套用生效。此時，在VM虛擬主機清單中，可以看到Client1虛擬主機名稱旁邊，將會出現紅色隔離圖示，如圖8所示。
圖8 為Client1虛擬主機套用Strict徹底隔離模式。

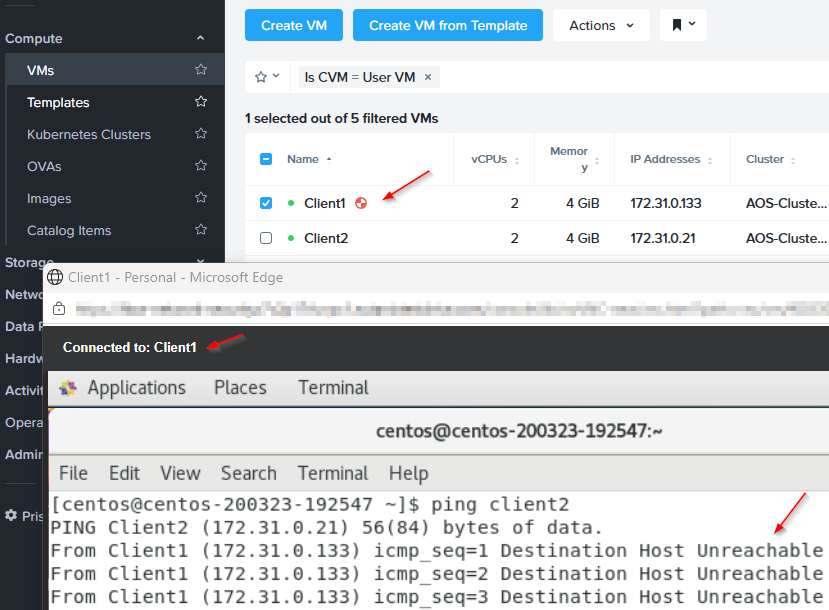

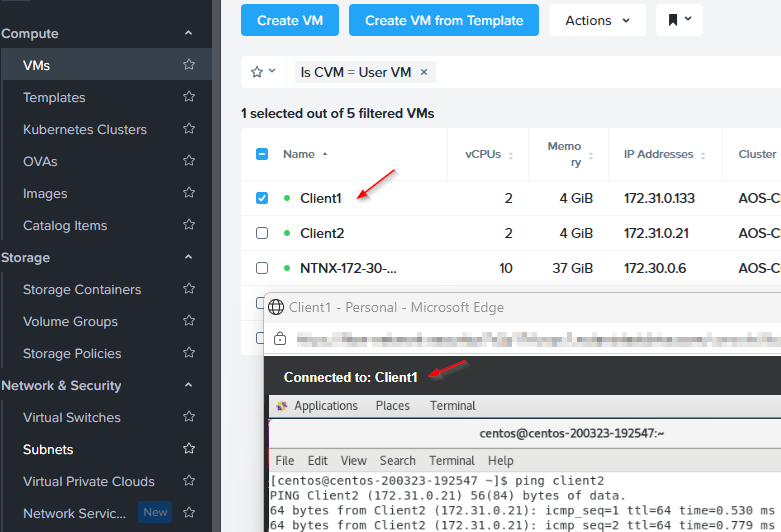

點選Client1虛擬主機，在右鍵選單中選擇Launch Console，然後在Client1主機的Terminal視窗中執行「ping client2」指令，可以看到由於Client1虛擬主機已經被徹底隔離，所以網路封包無法到達Client2主機，如圖9所示，證明東西向網路流量已經被徹底隔離，Client1虛擬主機所有對外的網路連線都被封鎖。
圖9 驗證Client1虛擬主機所有對外的網路連線都被封鎖。
在確認資安危機解除或資安威脅清除完成後，管理人員即可將主機進行解除隔離的動作。
接下來，在PC管理介面之內，於VM虛擬主機清單中，點選Client1右鍵選單中的Unquarantine VMs項目。隨後，將會彈出Unquarantine 1 VM視窗，系統再次提醒勾選的VM虛擬主機將會被解除強制隔離狀態，確認無誤後按下〔Unquarantine〕鈕套用生效。
切換至Client1主機的Console畫面後，原本無法ping client2的指令，會立即恢復並收到ICMP回應訊息，表示東西向網路的強制隔離已經解除，並且VM虛擬主機清單中，Client1虛擬主機旁的紅色隔離圖示也會同步消失，表示Client1主機的對外所有連線已經恢復正常運作（圖10）。
圖10 Client1虛擬主機強制隔離模式順利解除。
為VM套用Isolation安全原則
在企業組織的維運架構中，為了防止未授權的橫向移動或資安風險交叉感染，明確劃分開發環境（Dev）與正式生產環境（Prod）是必要的防護措施。在FNS安全機制中的環境隔離原則（Isolation Policy），便能協助管理人員快速在不同環境群組之間，部署安全又具備彈性的隔離邊界。
在本文實作環境中，將會模擬建立一條隔離Dev與Prod環境的安全原則，並且透過監控模式（Monitor）與強制生效模式（Enforce）的功能性切換，觀察網路流量與隔離阻斷驗證。
首先，在PC管理介面中，依序點選「Infrastructure > Network & Security > Security Policies」，點擊左上角的〔+ Create Security Policy〕按鈕，在Policy Name欄位輸入名稱為「isolateProdDev」，然後在下方區塊選擇採用Isolate Environments（Isolation Policy）隔離類型，並按下〔Next〕鈕，準備選擇套用的隔離標籤。
在Configure Entities頁面中，在第一組Entity欄位輸入並選擇Environment:Production標籤，在第二組Entity欄位選擇Environment:Dev標籤，確認無誤後按下〔Next〕鈕。在Review頁面中，選擇Apply (Monitor)模式後按下〔Confirm〕鈕套用生效，如圖11所示。在目前的Monitor模式中，系統僅會被動記錄與監控環境之間的網路流量，並不會針對任何網路封包進行阻斷或隔離的動作，非常適合用於正式環境上線前的網路流量通訊風險評估。

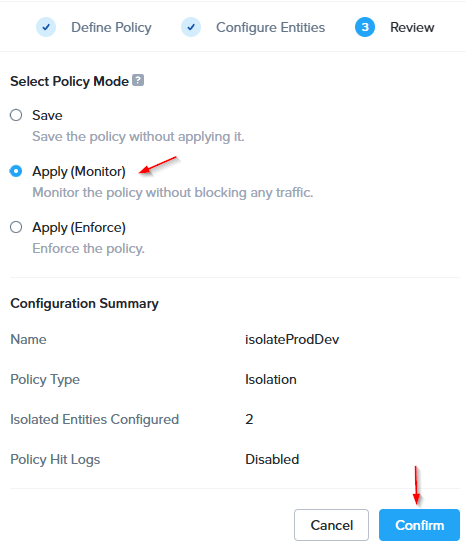

圖11 監控Prod和Dev運作環境的網路流量。

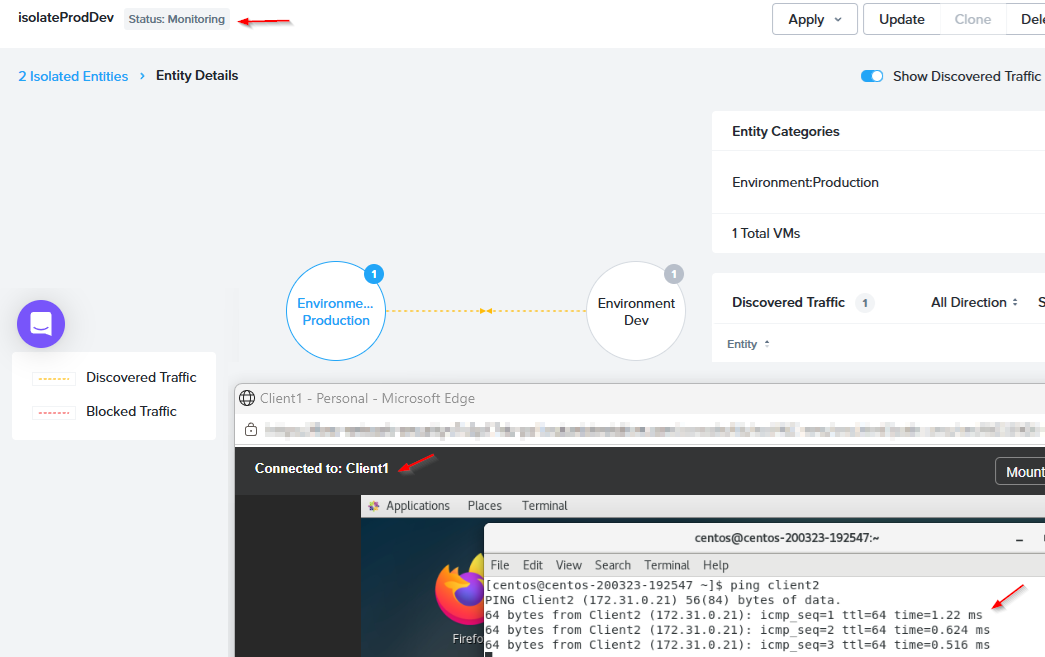

進入剛建立好的isolateProdDev安全原則頁面，此時上方狀態顯示為Status: Monitoring，點選Client1的Launch Console開啟Terminal，執行ping client2指令可以成功收到ICMP回應訊息，同時切換至背景的PC拓撲圖觀察。在Environment:Production與Environment:Dev的運作環境之間，系統會自動繪製出一條黃色虛線（Discovered Traffic），代表FNS安全機制已經成功偵測到這兩個環境之間，正在發生的網路通訊流量，如圖12所示。
圖12 Monitor監控模式下，ping指令通訊正常且拓撲圖即時繪製出黃色流量偵測線。
確定運作環境符合隔離預期之後，即可將安全原則由監控模式正式切換為「強制執行」（Enforce）模式。在isolateProdDev原則頁面上方點擊Apply選單後，選擇Apply（Enforce）項目，系統會彈出確認視窗，要求管理人員在文字框中輸入ENFORCE字串，然後按下〔Confirm〕鈕進行再次驗證，確保隔離原則不會錯誤套用。
現在，左上角的原則狀態將轉換為Status: Enforced，原本連結兩邊運作環境的黃色虛線，將會同步轉換為紅色阻斷虛線（Blocked Traffic）。切換回Client1的Terminal視窗，原先運作正常的ping client2指令會瞬間中斷，然後顯示Destination Host Unreachable訊息，如圖13所示，表示隔離原則一旦切換至Enforce模式之後，Prod正式營運環境與Dev開發環境之間的東西向網路通訊，正式被FNS安全機制完全阻斷並且隔離。

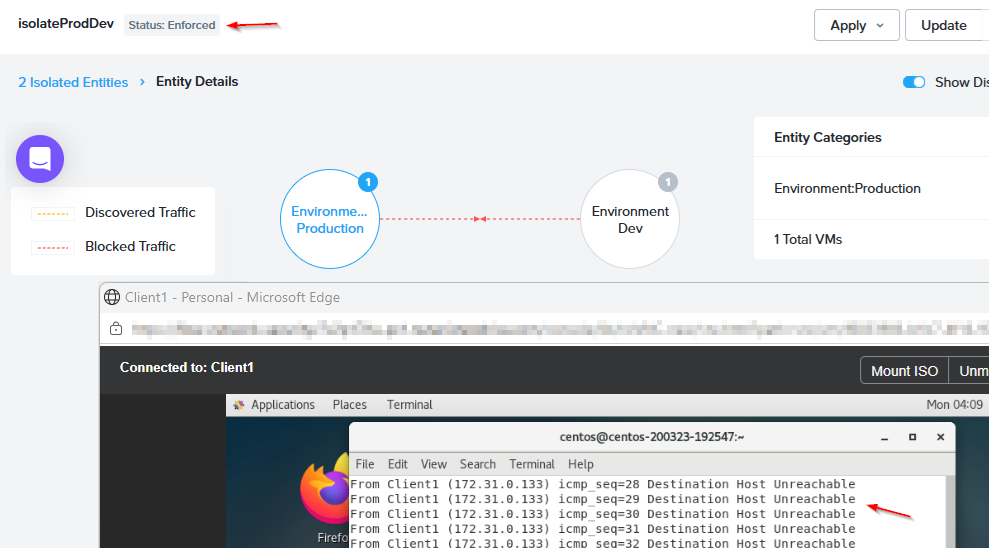

圖13 Enforce模式正式套用生效，拓撲圖轉為紅色阻斷線且網路連線被徹底阻斷。
為VM套用Application安全原則
事實上，FNS安全架構最核心防線為應用程式原則（Application Policy）。FNS安全機制能夠針對多層級應用程式，例如Web網頁伺服器與資料庫伺服器，定義更精細的安全隔離原則，僅放行必要的通訊埠與通訊協定，貫徹「預設拒絕」（Default Deny）的零信任原則。在本文實作環境中，將為TaskMan應用程式建立專屬的安全原則AppTaskMan，首先定義Web層與DB層的進站流量規則，並驗證Monitor與Enforce模式下的存取控制效果。
在PC管理介面中，依序點選「Infrastructure > Network & Security > Security Policies」，點擊+ Create Security Policy，接著在Policy Name欄位輸入AppTaskMan，並選擇Secure Entities（Application Policy）類型後按下〔Next〕鈕。
在Secure Application頁面中，點擊+ Add Security Entity，搜尋並選擇AppTier:DB後點擊Add，再次點擊+ Add Security Entity，搜尋並選取AppTier:Web後點擊Add，然後在左側Inbounds區塊點擊+ Add Source，輸入並選擇Environment:Production以及點擊Add。再點擊AppTier:Web旁邊的+號，選擇Select a Service並新增Protocol/Service為TCP Port 80，點擊Save完成新增Web層規則。接著，點擊AppTier:DB旁邊的+號，設定選取Allow all traffic，以便允許Web層對DB層的所有通訊，點擊Save完成新增DB層規則。
最後，在Review頁面，選擇Apply (Monitor)模式後點擊Confirm，啟用監控模式，如圖14所示。

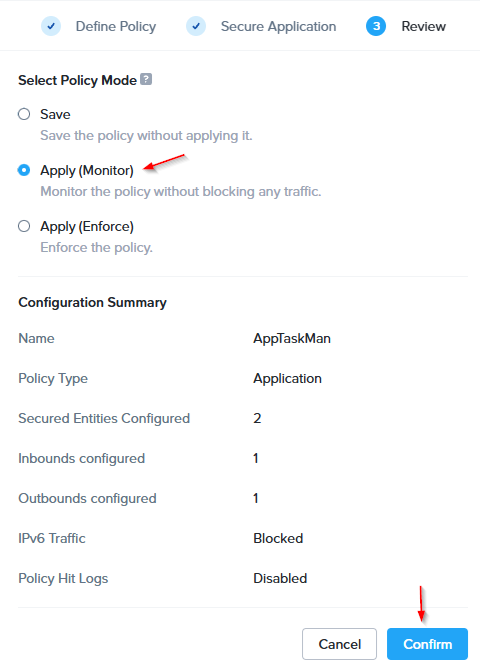

圖14 設定進站流量來源與TCP Port 80特定通訊埠許可規則。

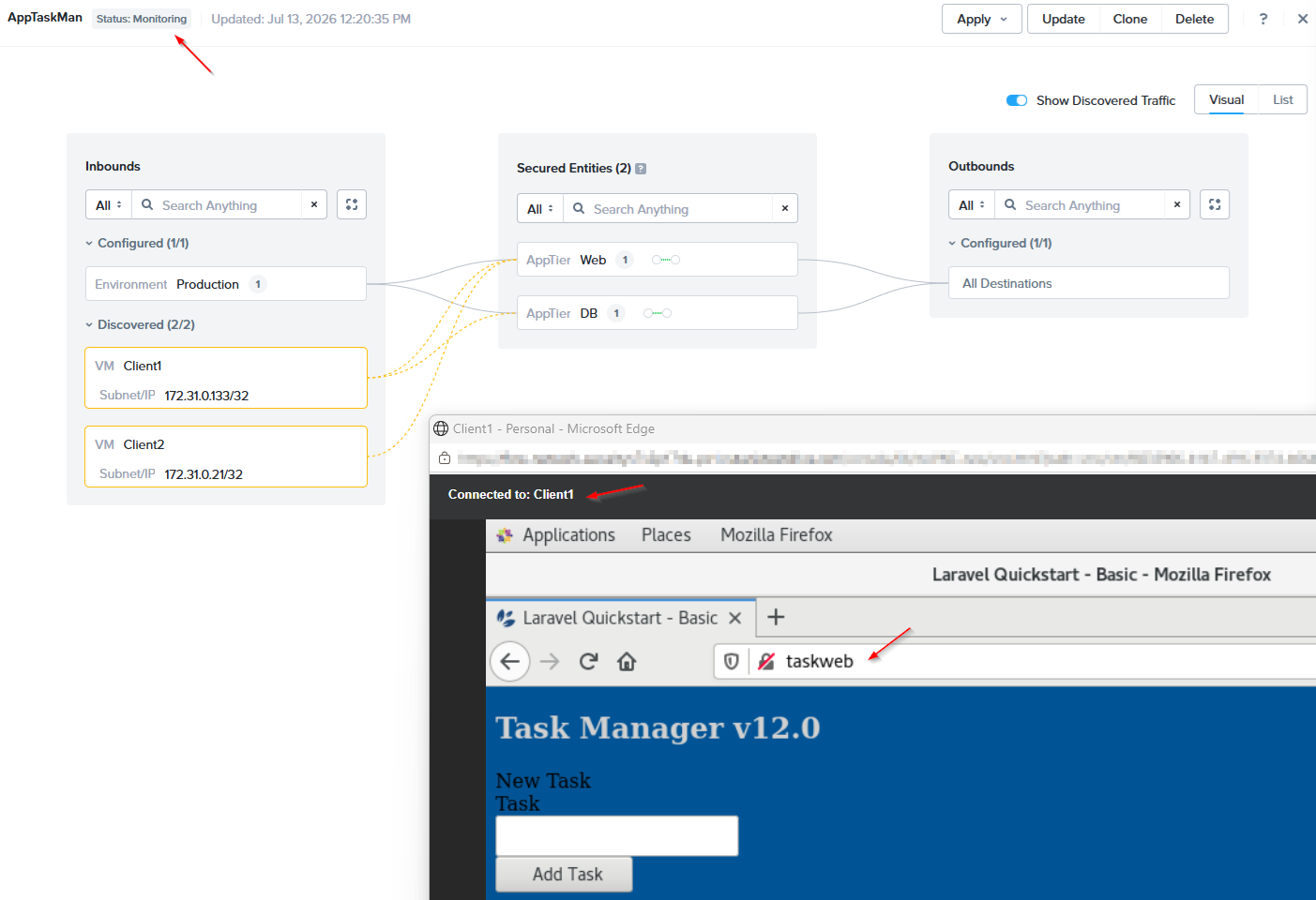

現在，進入AppTaskMan安全原則頁面，左上角狀態顯示為Status: Monitoring，開啟Client1的主機控制台，啟動Firefox瀏覽器並連結http://TaskWeb網址，可以發現Client1能夠成功開啟Task Manager應用程式網頁，代表營運服務運作不受影響，同樣的背景拓撲圖呈現Discovered流量，並以黃色虛線繪製出從Client1到AppTier:Web及AppTier:DB的實際通訊路徑，如圖15所示。
圖15 Monitor模式下應用程式正常運作，拓撲圖即時回報流量狀態。
同樣地，確認正常流量已經涵蓋需要的許可規則之後，管理人員便能放心將安全原則，切換為Enforce強制模式，以落實企業或組織的安全原則隔離管控。在AppTaskMan原則頁面上方點擊Apply選單，選擇Apply（Enforce）項目，並於彈出視窗輸入ENFORCE後按下〔Confirm〕鈕套用生效。
這時候，左上角的安全原則狀態將會轉換為「Status: Enforced」，左側未符合專屬放行規則的來源，舉例來說，若是非Production環境或未授權的網路連線，全部都會被系統列入需要Blocked的狀態，而連線顯示為紅色阻斷虛線。切換至Client1的控制台重新整理頁面，未獲得授權的存取行為或非允許的Port連線作業，將會立即被切斷無法順利載入網頁，如圖16所示。

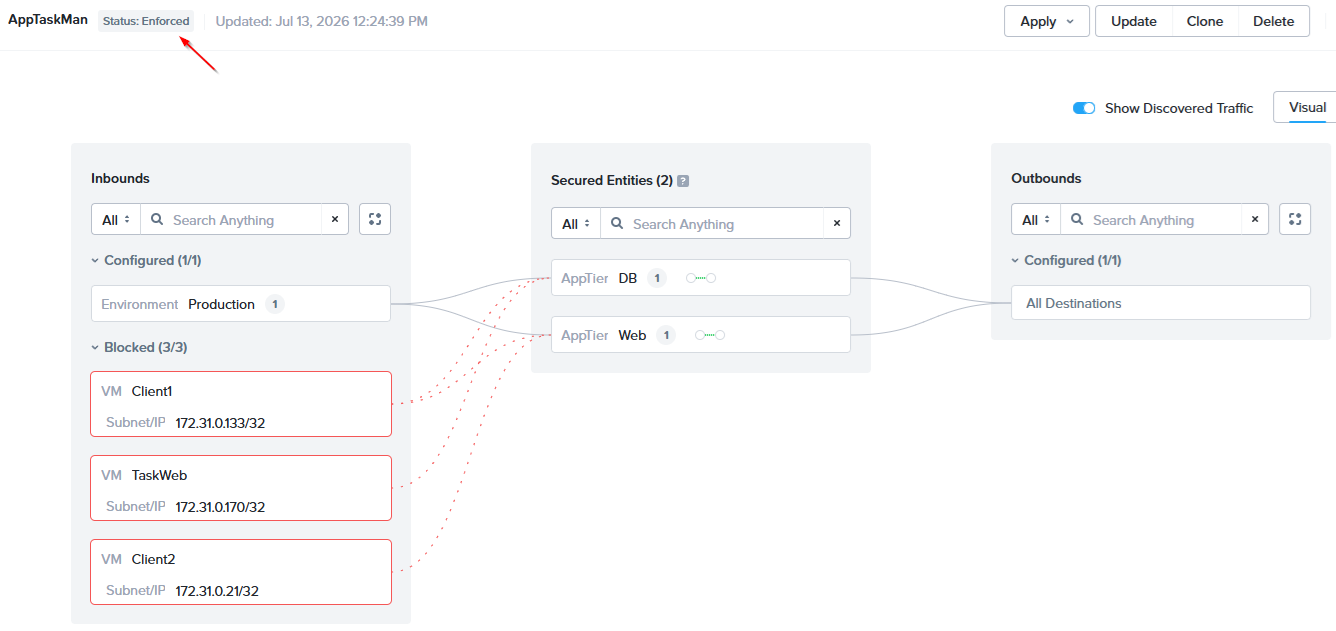

圖16 Enforce模式下非許可連線會立即遭到隔離阻斷，達成零信任隔離防護。
＜本文作者：王偉任，Microsoft MVP及VMware vExpert。早期主要研究Linux/FreeBSD各項整合應用，目前則專注於Microsoft及VMware虛擬化技術及混合雲運作架構，部落格weithenn.org。＞
