新增功能突破舊版限制 實戰Hyper-V 3.0即時遷移

2. 使用者帳戶及電腦帳戶的權限設定

• 設定限制委派的使用者帳戶，必須隸屬於Domain Administrators群組的成員。
• 設定和執行即時移轉的使用者帳戶，必須隸屬於本機Hyper-V Administrators群組的成員。
• 必須同時是來源端與目的端主機上，隸屬於Administrators群組的成員。

3. 即時移轉驗證通訊協定方式

• 採用「CredSSP」驗證通訊協定方式，則只能夠在「來源端」Hyper-V主機操作，才能順利地將VM虛擬主機執行「推送」即時遷移的動作，否則將產生錯誤，並停止執行即時遷移。
• 採用「Kerberos」驗證通訊協定方式，則必須在Active Directory網域的Computers容器當中，針對兩台主機所屬的電腦帳戶設定「委派」信任服務，否則會產生錯誤，並停止執行即時遷移。

4. 即時遷移網路流量

• 建置專門使用的即時遷移傳輸網路，避免與其他服務混用造成傳輸瓶頸。
• 建置專用受信任的私有即時遷移網路，因為即時遷移流量在執行資料移轉動作時，並不會「加密」所傳輸的資料流量，因此可以大幅提高主機整體安全性。

即時遷移運作流程

即時遷移機制，可以將線上運作（Power On）中的VM虛擬主機，在不影響其使用者存取服務及應用程式運作的狀況下，將VM虛擬主機由Hyper-V Host A，線上不中斷地遷移到Hyper-V Host B。以下為即時遷移機制的運作流程拆解：

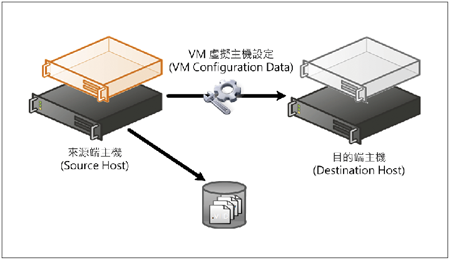

虛擬化平台管理人員於管理介面中觸發執行即時遷移的動作。此時，兩台Hyper-V主機建立連接程序（TCP Connection），並在目的端Hyper-V主機內建立同樣名稱的VM虛擬主機，並且擁有與來源端一樣的VM虛擬主機「設定內容（Configuration Data）」，如圖3所示。

▲圖3 即時遷移（Live Migration）初始化階段。

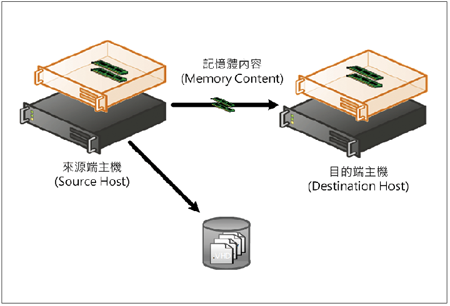

來源端Hyper-V主機中線上運作的VM虛擬主機，將其擁有的「記憶體內容（Memory Content）」複製為一個副本後切割成許多Memory Page（每個Page為4 Kilobytes），進行傳送到目的端Hyper-V主機的任務（圖4）。

▲圖4 進行記憶體內容（Memory Content）複製階段。

當初始記憶體內容完成由來源端VM虛擬主機複製到目的端時，這個時候來源端VM虛擬主機的記憶體狀態，將會因為使用者的存取行為而有所改變。

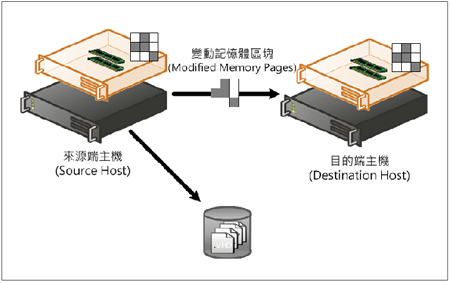

因此，此階段中將透過「追蹤（Tracked）及標記（Marked）」機制，將剩餘的變動記憶體區塊（Modified Memory Pages）再次傳送到目的端主機當中，直到兩端主機之間的記憶體狀態「一致（Up-to-Date）」時，目的端VM虛擬主機便準備接手服務如圖5所示。

▲圖5 傳送變動記憶體區塊並準備接手服務。

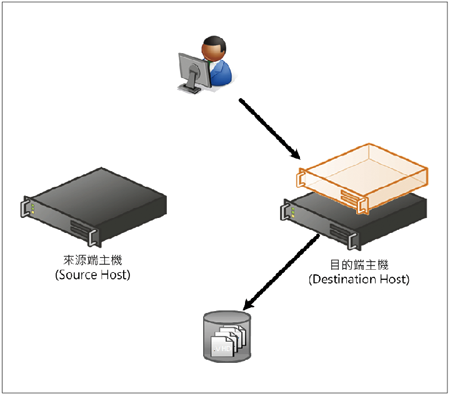

此時「切換」成由目的端Hyper-V主機當中，所運作的VM虛擬主機存取共用儲存設備內的檔案（VHD/VHDX Disks或Pass-Through Disks），如圖6所示。

▲圖6 目的端VM虛擬主機接手儲存資源。

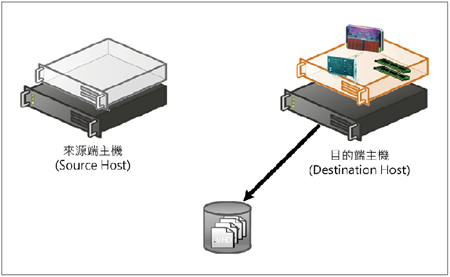

目的端VM虛擬主機執行「恢復（Resume）」動作，正式接手來源端VM虛擬主機的服務，但因為所處Hyper-V主機實體網路卡MAC Address不同，此時將發送RARP網路封包給實體交換器，以便交換器重新學習並更新MAC Address Tables內容，進而找到正確的MAC Address和Port號進行通訊。

此階段耗用時間非常短暫，若此時有外部主機持續ping該台VM虛擬主機的話，基本上不會掉任何ICMP回應封包（最多掉一個ICMP回應封包），如圖7所示。

▲圖7 目的端VM虛擬主機順利接手服務。

實作即時遷移

接著實作即時遷移，將分成Hyper-V主機信任委派服務類型、Hyper-V主機即時移轉功能、測試即時移轉功能三部分進行解說。
