Graphviz（http://www.graphviz.org/）是一種命令行繪圖程式，能夠直接陳述圖片上的節點、邊、方向等性質，然後自動描繪出的整張圖片。本文將實際使用Graphviz並同時講解箇中的原理。
有向圖與無向圖
使用dot語言，第一步就是決定要畫哪種圖。圖分兩種：「有向圖」（圖2）與「無向圖」（圖3）。
 |

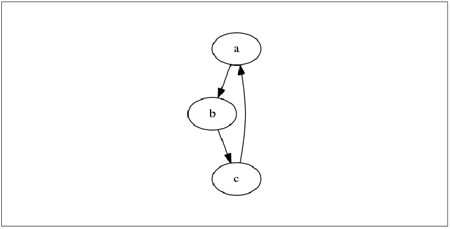

| ▲圖2 有向圖。 |
 |

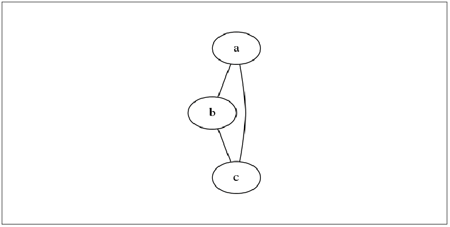

| ▲圖3 無向圖。 |

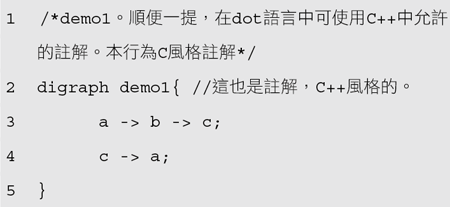

有向圖以digraph宣告圖片，節點間的關係寫為"->"。

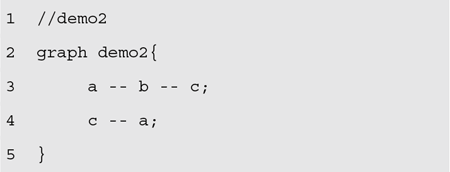

無向圖以graph宣告圖片，節點間的關係可以寫為"--"。
其中demo1與demo2是圖片的名稱，一般使用時常常留白不打。
使用引號
上文中的a、b、c除了作為程式內的識別字外，也會成為節點的顯示名稱（label）。不過如果這名稱中混了中文或夾了空格，Graphviz就有可能搞錯你的意思。

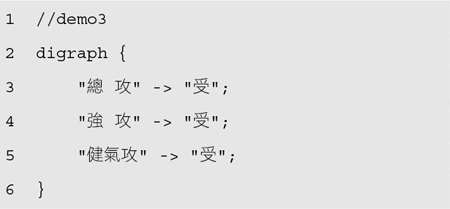

為防不必要的誤解，所以平常最好都用英文引號括住，就像下面這樣，結果如圖4所示：
 |

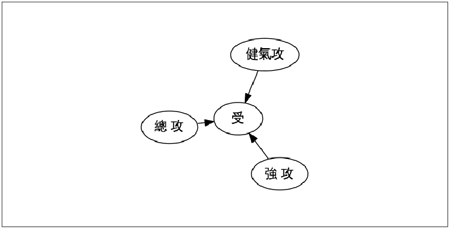

| ▲圖4 混合了空白的示範，採用fdp渲染。 |
這樣就沒問題了！
子圖與簡化技巧

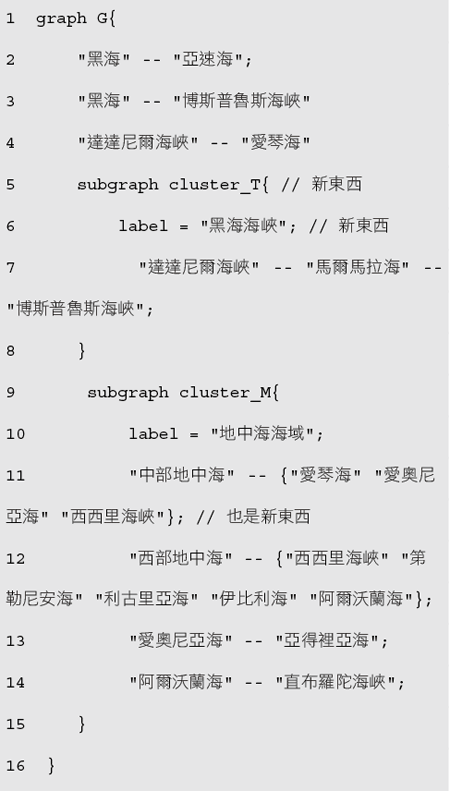

來看個複雜一點的例子，這是一份地中海海域的大略連接圖（圖5）：
 |

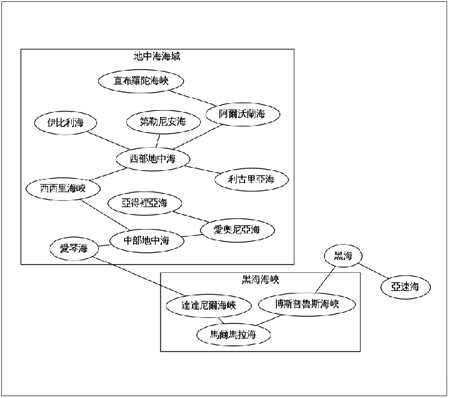

| ▲圖5 地中海海域連接圖，使用fdp渲染，種子為8 (-Gstart=8)。 |
這張圖有些新東西可以看。第一個是subgraph關鍵字。一如名字所示，是用來定義「次級圖片」用的。
次級圖片在dot的官方文件中常被叫作cluster subgraph，特指圖示中被方框包裹起來的那兩塊，其定義方式和一般的graph非常相似，不過使用上有兩件事需要留意：
它的命名得以cluster前綴開頭，否則語法雖然能過關，但無法產生圖面上預期的效果。
如果父圖是無向圖，它本身也得是無向圖；反之如果父圖是有向圖，這邊也得乖乖照著來。
第二個重點是下面這段：

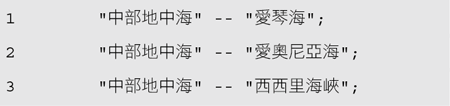

用大括號括起，用空格分開——這是一口氣將好幾個節點群組起來同時操作的方法，其等效於：

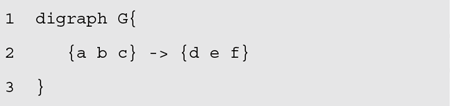

甚至可以用以下程式碼畫出圖6：
 |

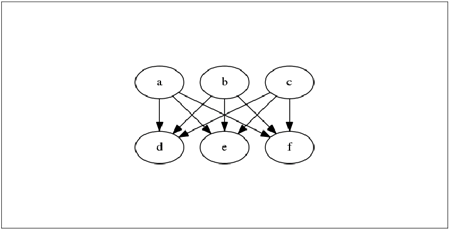

| ▲圖6 大括號效果示意圖。 |
這語法很方便，可以靈活運用。
第三個不同處在於label = XXX這行。這是「屬性」的指定方式。
