讓區域網路的組織規劃更有邏輯性
虛擬區域網路概念　介紹與設定實作

整體而言，VLAN可以在邏輯上區分不同的廣播網域，而這樣的廣播網域可以延伸到多個實體區域網路區段，以增加網路組織的彈性。

舉一個簡單的例子來作說明。假設現在有一家大型企業組織需要進行整體網路設計，而管理人員希望將整個大型網路區分成幾個小型的網段，每個網段都能針對不同的使用者，例如工程師應該存取同一個網段的網路，而銷售人員可能會存取另一個不同網段等等。但由於企業內部的工程師可能橫跨很多個樓層，同樣地，銷售人員的電腦位置也處於多個樓層，此時如果希望根據實體的電腦位置來區分不同的網段，想必相當累人。

VLAN技術就可以應用在這樣的環境之下，利用VLAN區分不同的網段，將工程師全部分到同一個VLAN中，而把銷售人員都分到另一個相同的VLAN中，這樣就不用牽扯到實體的網路連線而達到網段區分的效果。當然也可以根據公司裡的各個單位來區分網段，或是根據各種其他的區分條件而做不同的設定。

虛擬區域網路特性

VLAN有許多特性，也因為這些特性得以在規劃網路時能更具有彈性，以下分別仔細介紹。

虛擬區域網路與廣播網域

由於一個VLAN中的所有的埠都共享整個廣播封包，因此Switch設備上的每一個埠，都只能被指定到某一個VLAN之中，前文曾經提到，VLAN可以想成廣播網域（Broadcast Domain），這是因為不同VLAN之間的埠無法共享彼此的廣播封包。這是一項很重要的特性，這代表著VLAN越多，每個VLAN中的終端機用戶數目就越少，因此，廣播封包所造成的網路負擔就越小。

在這裡要順便釐清一項重要觀念，那就是廣播網域和碰撞網域（Collision Domain）兩者並不相同。例如接到同一個Hub的所有電腦便是處於同一個碰撞網域之中，這是因為Hub做的事情很簡單，不管Hub從任何一個埠接到封包，總是會單純地把這個封包從其他的埠全部丟出去，完全沒有學習功能，因此可以這樣認定。

而Switch設備上的每一個埠所接到的網路也屬於同一個碰撞網域，對Switch設備而言，只有針對不同的埠之間，Switch的學習功能才能發揮效用。所以，若在Switch設備的每一個埠底下都只接單一一台電腦，就可以做到完全無碰撞環境（Collision Free）。

由於VLAN具有這些特性，因而能對公司內部網路進行更具彈性的規劃。例如根據用戶的特性將Switch設備上的某幾個埠，規劃到同一個VLAN之中，如此一來就不需要搬移實體設備，也能達到網段規劃的效果。此外，VLAN可以橫跨多個Switch設備，因此VLAN在規劃時甚至可以跨越不同的建築物，也可以跨越WAN。

虛擬區域網路的資料傳遞

若在眾多的Switch設備之間架設VLAN，則只有同一個VLAN中的電腦才可以互相傳遞資料，事實上，Switch設備內部是透過限制資料的轉送，才完成VLAN資料傳遞過程。

過去筆者撰寫的文章也曾經提到，Switch設備在收到資料之後，會根據學習過的MAC位址對應表來決定資料要送往哪個埠，如果沒有學習經驗的話，則預設會flooding到所有的埠。這是因為所有的埠在一開始都被設定屬於預設的VLAN之中，亦即所有的埠都屬於同一個VLAN，因此這樣的flooding動作不會產生問題。

但如果遇上分割VLAN的狀況，這種作法便不合適，如此一來，就會把某個VLAN的資料送往其他的VLAN。因此，在這種情況下，Switch設備會了解哪些埠是屬於哪個VLAN，而會限制flooding時，只能送往同一個VLAN。

當VLAN的資料要跨越多個Switch設備傳遞到其他Switch設備所連接的同一個VLAN時，就必須使用Trunk技術。因為Switch設備之間只會連接一條網路線，而這條網路線就必須要能傳遞承載所有VLAN的資料，為了達到這種需求，在設定連線時，就必須設定成Trunk類型。有關Trunk的詳細資訊，後面會慢慢提到。

虛擬區域網路種類

VLAN中的埠可以被分成不同的種類，以便形成不同類型的VLAN。在Cisco Catalyst Switch設備中，主要分成靜態VLAN和動態VLAN兩種。

靜態VLAN（Port-based）必須以人工手動設定，換句話說，系統管理員必須手動設定哪些埠是屬於哪個VLAN。但動態VLAN（MAC-based）就需要使用VMPS（VLAN Management Policy Server）這種額外的設備來協助達成動態VLAN的設定。

VMPS內部包含一個資料庫，用來儲存哪些MAC位址是屬於哪個VLAN的對應關係，所以動態VLAN可以說是依照MAC位址來分割VLAN。對於動態VLAN而言，一個埠底下的所有電腦都必須屬於同一個VLAN，才能正常運作，當這個埠所連接的電腦的MAC位址都是對應的同一個VLAN，Switch設備才不會在決定丟到哪個VLAN時發生錯誤。

不過，多數的管理者會採用靜態VLAN的方式來分割VLAN，除了設定方便快速的原因之外，成本也是很大的考量，因為額外架設一台VMPS成本較高，而且設定相當麻煩，筆者不建議使用動態VLAN的方式來架設VLAN。

用Trunk傳遞多個VLAN之間的資料

前面提到Trunk的使用時機，也就是當Switch設備之間要傳遞多個VLAN資料時，這之間就要建立Trunk，請留意只有Fast Ethernet等級以上才可以做Trunk。

Trunk主要分成兩種協定802.1Q協定和ISL協定。簡單來說，Trunk會在資料中增加一個標籤（Tag），用來表示目前這份資料是屬於哪一個VLAN，然後再把這份資料傳到另一台設備中，等到另一台設備收到後，再根據這個標籤得知這份資料是屬於哪個VLAN，然後把這份資料送往所屬的VLAN，這就是Trunk主要的工作。以下就分別針對這兩種Trunk協定探討之間的不同之處。

802.1Q協定

IEEE 802.1Q協定通常在VLAN中用來連接多個Switch與Router設備，而Cisco的設備在Fast Ethernet和Gigabit Ethernet的介面上都支援IEEE 802.1Q協定。基本上，每一個套用802.1Q協定的埠都會送指定成Trunk類型，而所有在Trunk上的埠都隸屬於native VLAN當中，雖然預設是如此，但是管理者還是可以指定到不同的VLAN中。

native VLAN是設備上預設的VLAN，因此一開始所有的埠都會被指派到native VLAN中，正因為同屬於一個VLAN，所有的埠都可以互相通訊。native VLAN可以允許所有沒有被貼上標籤的資料都會送往native VLAN，而且Switch設備也不會為這些傳遞的資料貼上標籤。

此外，每個VLAN都會有一個ID，用來區分各個VLAN，而native VLAN的預設ID就是VLAN 1。還有一點值得注意的是，只有802.1Q協定才有native VLAN，ISL是沒有native VLAN的。

範例說明

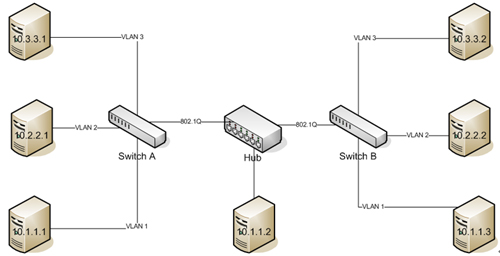

以下的範例可以幫助了解native VLAN的所有觀念。假設管理人員架設三個VLAN，其VLAN ID分別是VLAN 1，VLAN 2以及VLAN 3。其中VLAN 1是native VLAN，之間用兩台Cisco Switch設備連接，在Cisco Switch中間有一台Hub，如下圖所示。

其中IP為10.1.*.*處於VLAN 1之中，而IP為10.2.*.*則是位於VLAN 2之中，IP為10.3.*.*則被分派於VLAN 3之中。因為10.1.1.1和10.1.1.3都屬於native VLAN，所以由10.1.1.1和10.1.1.3互相傳遞的資料都不會被貼上標籤，因此，這樣的資料也可以被10.1.1.2收到。

至於資料封包的標籤位置，則是置放於封包中間。一個標準的IP封包依序包含以下各個欄位：

1.目的端位址資訊，佔封包的6個位元組。
2.來源端位址資訊，佔封包的6個位元組。
3.用來指明資料長度或是乙太網路種類的資訊，佔封包的2個位元組。
4.資料本身，佔封包的46～1500個位元組。
5.FCS，佔封包的4個位元組。

貼上標籤以後，整個資料封包會變成：

1.目的端位址資訊，佔封包的6個位元組。
2.來源端位址資訊，佔封包的6個位元組。
3.802.1Q協定專用標籤，佔封包的4個位元組。
4.用來指明資料長度或是乙太網路種類的資訊，佔封包的2個位元組。
5.資料本身，佔封包的46～1500個位元組。
6.FCS，佔封包的4個位元組。

由上面資料可以看出，802.1Q協定會把標籤置於資料封包的中間位置，並增加4個位元組的空間，因此，整個資料長度最長會是1522個位元組。而標籤中的內容包含乙太網路類型、PRI值、Token Ring專屬封裝用的Flag以及VLAN ID。

ISL協定

瞭解IEEE 802.1Q協定之後，接著來認識ISL協定。ISL是Inter-Switch Link的縮寫，並且只有Cisco設備專用，但不是每一款Cisco設備都支援，只有某幾款Cisco設備才有支援ISL協定。ISL協定運作於OSI網路七層架構的第二層，作法就是在前面增加一段表頭，並在最後面新增一段CRC。而由於ISL協定是與任何協定無關的，因此，ISL協定能夠封裝任何種類的上層協定資料。

ISL協定所新增的表頭大小為26個位元組，而最後面新增的CRC大小為4個位元組。在前面的表頭中包含了VLAN ID和BPDU資訊，當然還有包含很多其他的資訊，例如埠的ID，SA的前三個位元組等等，由於過於繁雜，這裡就不一個個詳細介紹。

若要使用ISL協定，則網路中每一台設備都必須做好正確的ISL設定才行，因為ISL協定所使用的資料封包長度超過乙太網路所能接受的長度，所以一旦不支援ISL協定的設備收到這樣的封包，會認為是錯誤的封包而直接遺棄。乙太網路的正確封包大小是64到1518個位元組。

802.1Q與ISL協定的比較

ISL協定是用硬體來實作，因此能支援的VLAN個數與硬體的優劣有關，速度表現也是如此。ISL協定與802.1Q協定兩者的不同之處在於，802.1Q協定是在軟體上處理，所以速度較慢，而且標籤置放方式也不相同，這點需要特別留意，尤其是要準備CCNA認證的讀者，Trunk一向都是考試重點之一。

另外，在決定要使用哪一種的協定時，也要考慮到整個網路的設備廠牌，若使用ISL協定，則代表所有的設備都一定要採用Cisco的設備，因為這是Cisco專屬的協定。兩者各有好壞，端由網路管理人員來取決。

在Cisco設備上的VLAN 設定指令

在Cisco設備上若要設定VLAN，主要分成四個步驟：

1.設定VTP（Cisco設備才需要做）。
2.設定Trunk。
3設定VLAN。 4.將各個埠指定到某個VLAN之中。

第一步驟只有Cisco設備才需要做，而VTP的詳細內容與觀念，會在下一篇文章中為大家介紹，接下來，分別介紹另外三個步驟的指令。

設定Trunk

前面提到Trunk分為ISL和802.1Q兩種協定，也提到並不是每一款Cisco設備都支援ISL協定，例如最常見到的Cisco Catalyst 2950 Switch設備就只支援802.1Q協定。而Cisco Catalyst 4000 Switch設備就可以支援ISL協定。基本上，設定trunk分為以下這幾個步驟：

選擇並進入所要設定的埠

一開始要決定將哪個埠設定為trunk，因此必須先進入這個埠的設定模式，假設選擇第一模組（slot）的第一個埠，則指令設定方式如下：

關閉埠的運作

這個步驟的目的是為了避免在埠上所做的設定影響到其他埠的運作，讀者也可以選擇略過。指令操作如下：

設定所要套用的Trunk協定

接下來就要設定使用哪一種trunk協定，若是要套用802.1Q協定，則設定指令如下：

「switchport trunk」指令是針對某個埠進行trunk相關的設定，而後面所接的「encapsulation」就是指目前要設定的是封裝模式，也就是trunk協定種類，而「dot1q」就是指802.1Q協定。

若是要套用ISL協定，則指令為：

很明顯地，只要在最後的參數改成「isl」即可，當然，也可以選擇讓這台設備根據對方的設備自動選擇所要套用的trunk協定，設定指令如下所示：

如此一來，假設對方的設備是使用ISL協定，則這台設備也會使用ISL協定，反之，若對方使用802.1Q，那這台也會跟著使用802.1Q協定。這個步驟是必要的，但是如果是像Cisco Catalyst 2950 Switch設備，就不須要執行這一個步驟，因為這台設備只能支援802.1Q協定。

　設定埠的模式

既然要將這個埠設定為trunk，就要把埠的模式設定為trunk，其設定的指令如下：

Switch_406(config-if)#switchport mode trunk

關鍵指令為「switchport mode」，而最後的trunk代表現在要把這個埠設定成trunk模式。基本上，這個指令後面所能接收的參數有下面四種：

●Trunk

trunk是埠所能採用的一種模式，在這個模式下，就代表要將這個埠套用802.1Q協定的trunk，並會和另一端的埠協調之間的連線要使用哪一種trunk模式。

●Access

其他常見的模式還有access，若要將這個埠採用Port Security的話，就必須將這個埠改成access模式，因為access模式就相當於連接著電腦端才會設定的模式。而如果在這種接到其他Cisco設備端的埠上面設定為access的話，就代表要移除原本再這個埠上面的trunk屬性，並請這個埠和對方的埠協調看是否可以一起把trunk屬性都拿掉。

●Dynamic desirable

Dynamic desirable是預設模式，代表要讓這個埠和對方的埠一起協調看如何從非trunk的模式改到trunk模式，而且是主動作法。除非對方的埠是設定成access模式，不然無論對方的埠是什麼模式，都會變成trunk模式。由於要依照對方採用什麼模式才能決定的作法，感覺不太穩定，因此通常不會建議讀者使用這種模式。

●Dynamic auto

當對方的埠設定成trunk或是desirable時，將自己的埠設定成dynamic auto時，就會成為trunk模式，若對方的埠設定為access或auto，則trunk就無法建立起來。根據這四種模式，筆者將這些模式與trunk連線是否能夠建立整理成下表，以供讀者參考。

所以，決定是否要將這兩台Cisco Switch設備之間的連線成為trunk，是要雙方達成協議才行，當然，也可以設定成「不要協議」，下列是執行的指令：

執行「switchport nonnegotiate」指令之後，就不會在OSI第二層網路協定中發送DTP和對方協議用的封包，不過，只有當模式設定為access或是trunk的時候才能使用。如果嘗試在desirable或auto模式執行這個指令的話，將會傳回錯誤訊息。如果要將這個指令取消的話，只要在原本的指令前面加上no，並重新執行即可。

設定VLAN

在設定VLAN之前有一些事情必須要先了解。事實上，每一款Switch設備所能支援的VLAN個數會根據設備的硬體而有些許不同，大部分的Cisco Switch設備支援64個VLAN，而2950系列則可以支援250個VLAN，因此在建立VLAN之前必須先了解手邊的設備支援多少個VLAN。

此外，也必須了解手邊設備的預設VLAN是哪一個，通常預設的VLAN都是VLAN 1，因此，一般而言，CDP以及VTP協定的封包都會送到VLAN 1之中。

最後要注意的是，這台Cisco Switch的埠，必須被分配到management VLAN之中，而management VLAN通常都是預設的VLAN，也就是VLAN 1。

注意事項了解之後，接下來就是要熟悉指令了。首先，建立VLAN的指令如下：

首先必須到某一個VLAN ID的VLAN mode底下，而上面的範例中，vlan 3就是要到編號為3的VLAN，代表等一下要設定的就是第三個VLAN。而標準安裝好的IOS軟體中，這個VLAN的ID範圍只能是1到1005，若是安裝加強版的軟體之後，這個值的範圍可以是1到4094。當然，如果一次要設定的VLAN對象有很多，在使用這個指令的同時，後面所接的VLAN ID可以一次輸入多筆，中間只要用逗號分隔：

而且也可以一次輸入一個範圍的VLAN ID，如下所示：

接下來指定VLAN名稱，而上面的例子就是將VLAN 3的名稱改為VLAN_KC，名稱不一定要指定，如果沒有做這個設定步驟的話，系統會指派一個預設的VLAN名稱，通常會像是VLAN3或VLAN0003這樣的值。

將各個埠指定到某個VLAN

最後一個步驟就是將各個埠指定到這些設定好的VLAN之中。假設要將第一個槽中的第四個埠指派到VLAN 3之中，其設定的指令如下所示：

每一個埠同一個時間只能屬於某一個VLAN，因此指派這個埠要到哪個VLAN時，必須使用「switchport access」指令，而後面接上關鍵字「vlan」，最後再接上一個VLAN ID，這樣就設定完成了。如果要檢查是否設定成功，可以執行「show vlan」指令。

由上面的結果可以看出，Fas0/4這個埠已經被指派到VLAN 3當中，同時也可以看出第三個VLAN的名稱已經被改成VLAN_KC了。如果IOS版本夠新的話，也可以一次設定多個埠，同時指定到同一個VLAN之中，其設定指令如下：

上面這個範例就可以針對1到12埠以及第20個埠同時做設定。如果沒有做最後這個指定埠到VLAN的動作，預設所有的埠都會被指定到VLAN 1當中。

結語

本文提到相當重要的VLAN觀念，trunk分類以及相對應的設定指令，這一篇文章對於要赴考CCNA的人極為重要，CCNA的實驗題目中也頗有可能會考這類型的題目，所以各個指令還是要熟記。當然，不僅是要準備CCNA的讀者們，這篇文章對於大型網路管理人員也很有助益。
