本文將示範如何讓VMware vSphere ESXi 5.1來擔任iSCSI Initiator角色，並透過MPIO機制讓多片實體網路卡同時連接iSCSI Target儲存設備，完成這些設定後，平時就會把傳輸流量「負載平衡」到多片網路卡，若發生如網路卡損壞等意外時，也將提供「容錯移轉」功能。
CLI指令介面設定

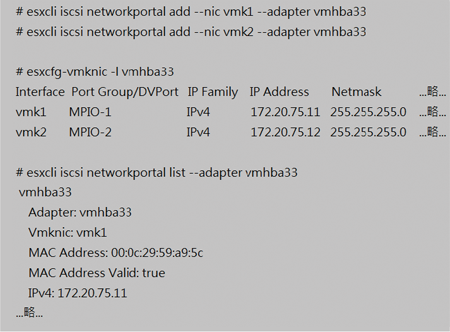

同樣可以使用SSH Client登入ESXi 5.1主機後，再透過如下指令設定VMkernel Port Bindings：
連結iSCSI Target儲存設備
接著示範如何透過GUI圖形介面及CLI圖形介面來連結iSCSI Target儲存設備。
GUI圖形介面設定
完成MPIO機制設定後，便可以設定連結iSCSI Target儲存設備（請先於iSCSI儲存設備端確認ESXi主機的iSCSI Initiator名稱已在允許存取清單中）。

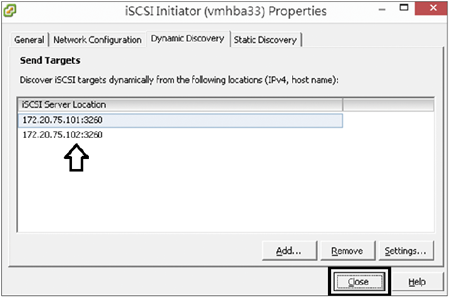

在VMware vSphere Client操作畫面中依序點選「Configuration > Storage Adapters > vmhba33 > Properties」項目，接著切換到〔Dynamic Discovery〕頁籤內並按下〔Add〕按鈕，分別將iSCSI Target儲存設備IP位址「172.20.75.101」、「172.20.75.102」加入到Send Targets清單中，如圖12所示。
 |
| ▲圖12 新增iSCSI Target儲存設備IP位址。 |

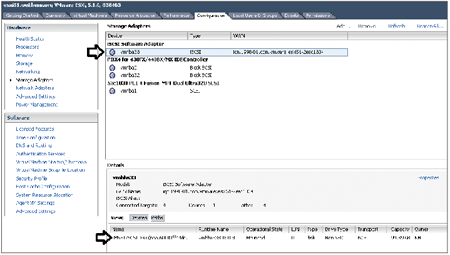

當完成設定按下〔Close〕按鈕時，系統將會彈出Rescan重新掃描的提示視窗，請按下〔是〕按鈕進行重新掃描作業。掃描完成後，在vmhba33的Details區塊中便會看到存取到iSCSI Target所分享的儲存空間（此實作為100GB），如圖13所示。
 |
| ▲圖13 順利存取iSCSI Target所分享的儲存空間。 |
CLI指令介面設定

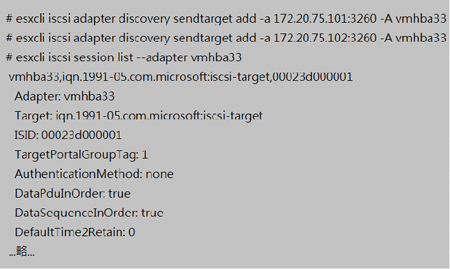

除了以上的設定方式外，也可以使用SSH Client登入ESXi 5.1主機，然後執行以下指令連結iSCSI Target儲存設備：
掛載iSCSI Target儲存資源

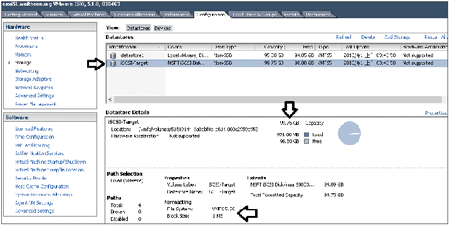

順利連結iSCSI Target儲存資源後，在VMware vSphere Client操作畫面中依序點選「Configuration > Storage > Add Storage」，然後跟著精靈指示選擇「Disk/LUN > LUN0 > VMFS-5 > 輸入Datastore名稱」即可完成iSCSI儲存資源的掛載動作（圖14）。
 |
| ▲圖14 ESXi主機掛載iSCSI儲存資源。 |
測試MPIO負載平衡及容錯移轉機制
VMware vSphere ESXi主機支援三種MPIO路徑方式，包括Fixed、MRU（Most Recently Used）、Round Robin，這三種路徑各有不同的負載平衡及容錯移轉運作機制：
．Fixed：具備「容錯移轉」機制，平常只走Preferred所指定的路徑，只有碰到主要路徑故障時才切換到備用路徑，但是當主要路徑恢復時會自動切換回來（FailBack），適用於Active-Active Storage。
．MRU（Most Recently Used）：具備「容錯移轉」機制，使用最近走過的Preferred指定路徑，當主要路徑故障時才切換到備用路徑，而在主要路徑恢復時並不會切換回來（Non-FailBack），適用於Active-Standby Storage。
．Round Robin：具備「負載平衡及容錯移轉」機制，使用輪詢機制將流量自動平均分配進行負載平衡，當其中某個路徑故障時也不會影響到其他路徑的傳輸，而所有的可用路徑狀態皆為Active（I/O）。
測試Fixed容錯移轉機制
當MPIO機制設定完畢，預設會採用的路徑機制為「Fixed」，可以做個簡單的測試。首先建立一台VM虛擬主機，該VM虛擬主機儲存於剛才掛載的iSCSI Target儲存資源中，接著開始安裝作業系統。

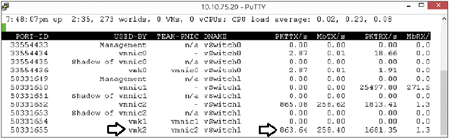

此時，可以使用SSH Client連上ESXi主機，然後依序鍵入指令「esxtop > s > 2 > n」來查看網路卡流量資訊（每2秒更新數據），將會發現目前這兩個網路卡中只有vmnic2（vmk2）有流量，如圖15所示。
 |
| ▲圖15 目前兩個網路卡中只有vmnic2（vmk2）有流量。 |
然後，將接於vmnic2的網路線拔除，或者透過VMware vSphere Client操作介面進入vSwitch1當中，將vmnic2網路卡移除，以便模擬該網路卡無預警損壞。
