學會HDLC協定及設定指令

本期將介紹如何設定Cisco網路設備與廣域網路相關的設定以及相關的進階應用，而此篇將著重在HDLC協定的介紹和設定的指令應用，包括介紹廣域網路種類與封裝協定的對應關係、HDLC協定的封包格式、Cisco設備在HDLC的設定方式、如何檢驗HDLC協定的設定等。

PPP協定是在HDLC協定之後所設計出來的，所以PPP協定在設計時，有加入當時設計HDLC時所沒有考慮到的事情了。

PPP協定被定義在RFC 1661文件中，當然，由於PPP協定被廣泛應用，因此在1990年以後還出現不少RFC文件定義出與PPP協定相關的東西，例如PPP協定的身分辨識方式、加密解密的方式、資料壓縮的方式，以及定義PPP協定如何與其他網路協定協同運作等事項。

SLIP

SLIP協定（Serial Line Internet Protocol）是使用TCP/IP協定的點對點串列連線的標準。SLIP協定是很久以前的協定了，主要用在串列埠與數據機間的連線，SLIP協定被定義在RFC 1055文件中。目前，SLIP協定可以說已經被PPP協定所取代，因為PPP協定的優點比較多。

X.25與LAPB

X.25和LAPB（Link Access Procedure Balanced）兩者都是ITU-T（International Telecommunication Union Telecommunication Standardization Sector）的標準，這兩者定義了DTE與DCE之間的遠端終端連線以及電腦資料交換等等。

X.25協定已經逐漸被取代，目前都比較傾向於使用新的技術，例如ISDN、Frame Relay、ATM以及ADSL等等。但是有些地方依然還在使用X.25，尤其是第三世界國家，畢竟這相關的網路硬體設備還是比較可靠而且便宜。

幀中繼（Frame Relay）

幀中繼（Frame Relay）目前已經成為產業界的標準，它可以處理多個虛擬線路。幀中繼協定是從1992年開始發展，但是到了1994年時才迅速被廣泛使用著。

幀中繼不僅可以用於資料傳輸，也可以運用在語音的傳輸，而且幀中繼不僅可以用於廣域網路，也能夠被應用在區域網路內。雖然幀中繼是個蠻好用的協定，不過幀中繼協定正逐漸被ATM協定所取代。

ATM

ATM（Asynchronous Transfer Mode，非同步傳輸模式）廣域網路是新一代的高速廣域網路，其具備相當完備的服務品質保障，因此，許多國家早已投入大量的資源進行研究和使用。目前，非同步傳輸模式網路的技術已經成熟，許多國家包括台灣已經開始使用。

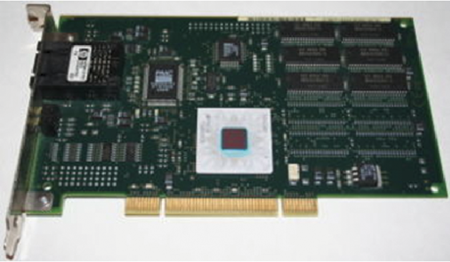

非同步傳輸模式廣域網路是以交換器（Switch）為基礎，每一個交換器有許多的埠，而各個電腦必須使用ATM網路卡，透過適當的網路線材連接到交換器的某個埠上，以形成非同步傳輸模式網路。下圖所示為IBM的PCI介面ATM網路卡。

▲IBM PCI介面ATM網路卡。

廣域網路的種類與封裝協定的對應關係

前面介紹過，廣域網路有三種主要的分類，包括Leased Line、Packet Switched及Circuit Switched廣域網路，而剛剛也介紹了廣域網路在網路協定第二層封裝協定的種類：HDLC、PPP、SLIP、X.25與LAPB、幀中繼以及ATM。但是它們的對應關係如何呢？

基本上，Leased Line廣域網路會使用的第二層網路封裝協定有HDLC、PPP和SLIP三種；而Packet Switched廣域網路會使用的第二層網路封裝協定包括X.25、幀中繼和HDLC；另外，Circuit Switched廣域網路會採用的第二層網路封裝協定，計有HDLC、PPP以及SLIP三種。

大家會發現，Circuit Switched和Leased Line兩種廣域網路的封裝協定是一樣的，而且HDLC和PPP協定相當廣泛地被使用。

預計後幾期的文章將會介紹PPP協定，當然也會介紹身為一個網路管理人員如何在Cisco網路設備上設定好PPP協定的相關值。

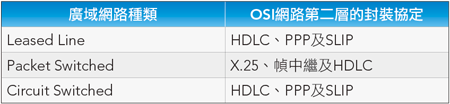

以下將剛才說的對應關係整理成表格，以供參考。

廣域網路的種類與封裝協定的對應關係
