樹莓派兩片架窮人閘道器　大玩L2 Bridge VPN

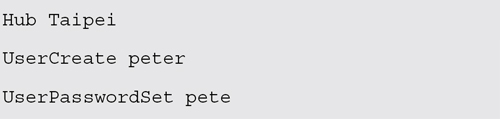

隨即切換至該Virtual Hub，並建立使用者「peter」（亦可代換成辦公室名稱，例如tainan）：

同樣地，在設定密碼的時候須輸入兩次相同的密碼。此為後續Cascade連線時的密碼，請熟記，之後會再使用到。

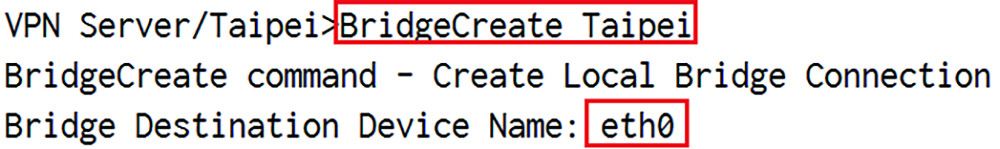

最後要建立Local Bridge，將之加入Virtual Hub Taipei，並綁定實體網路卡「eth0」，如圖6所示，指令內容如下：

▲圖6 將Local Bridge加入Virtual Hub並綁定eth0。

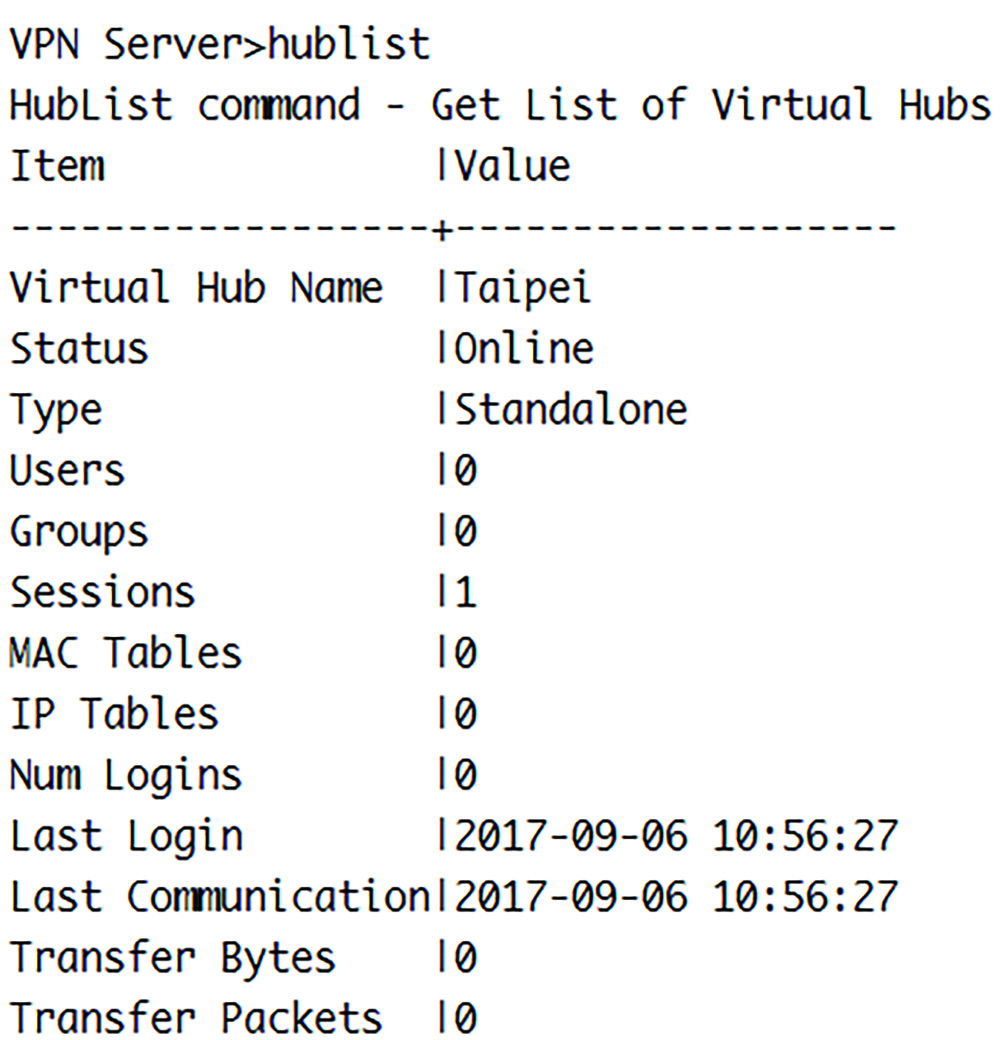

緊接著進行驗證，如圖7所示可使用「hublist」指令來確認Virtual Hub是否已建立。

▲圖7 確認Virtual Hub Taipei已建立。

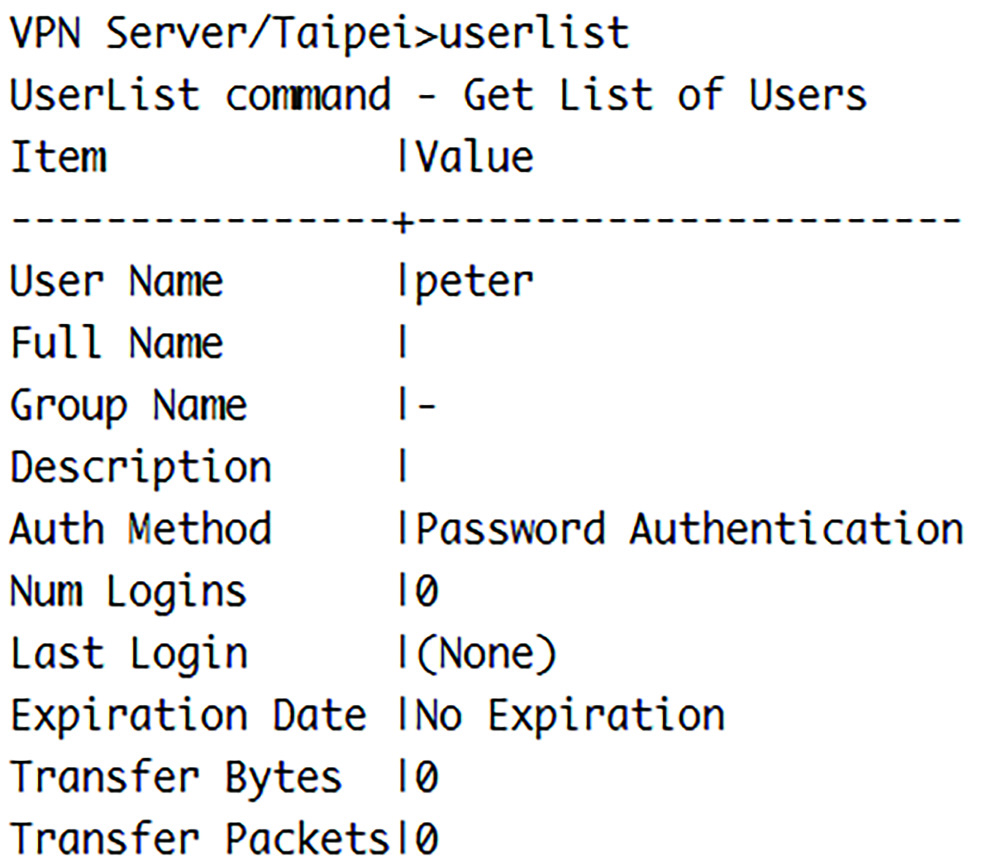

再切換至Virtual Hub Taipei，執行指令為「Hub Taipei」，並使用「userlist」指令確認使用者建立與否，如圖8所示。

▲圖8 確認Virtual Hub中已建立使用者。

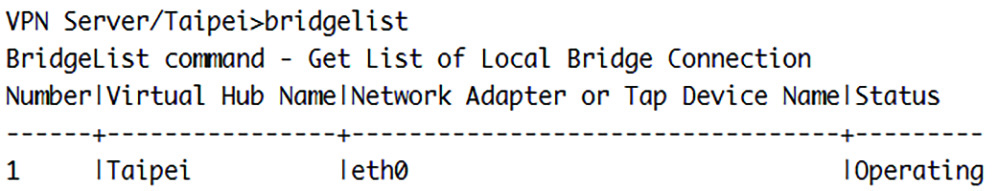

如圖9所示，接著使用「bridgelist」指令來確認Local Bridge的相關設定。

▲圖9 Local Bridge相關設定。

最後要確認目前Dynamic DNS Hostname為何，之後VPN Bridge在設定連線時才知道要與哪個IP（Hostname）進行連線。

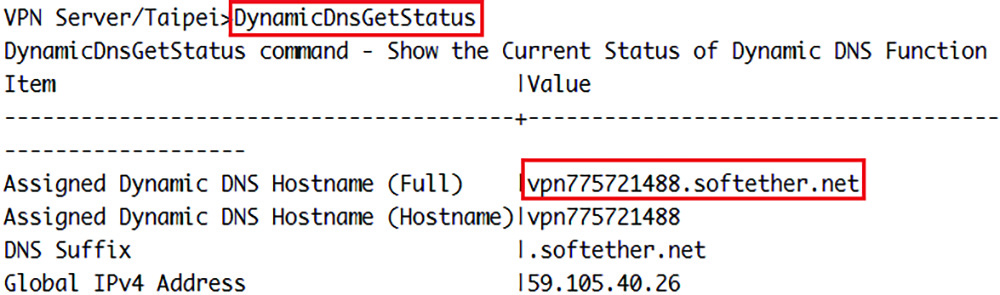

執行「DynamicDnsGetStatus」指令，確認結果如圖10所示。

▲圖10 確認Dynamic DNS Hostname。

在VPN Bridge建立與VPN Server的串接

要讓VPN Bridge與VPN Server建立連線，在SoftEther所使用的是指令「Cascade」，筆者將之稱為「串接」，後續將使用Cascade相關的指令建立連線。

先在VPN Bridge執行「vpncmd」，再選擇「1」執行VPN Bridge的管理工具，接著輸入「hub bridge」，切換至Virtual Hub Bridge。

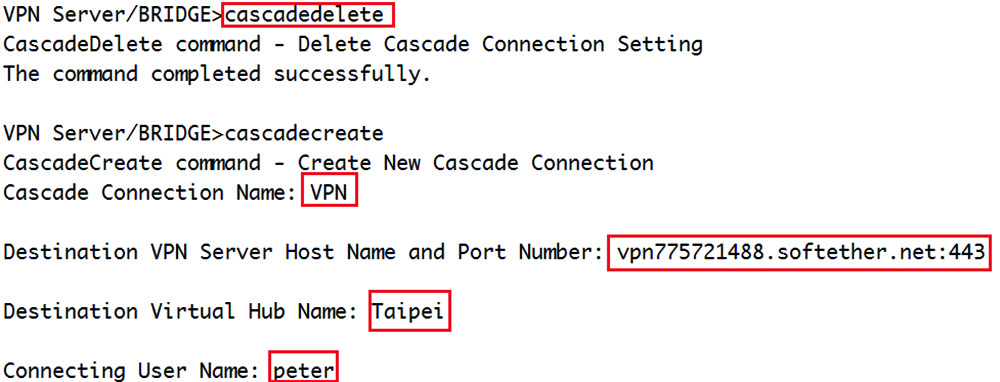

接著建立串接，先輸入「cascadecreate」，它會詢問此串接連結的名稱，輸入「VPN」，接下來會詢問對方（VPN Server）的IP（Hostname）及Port，請輸入「vpn775721488.softether.net:443」（之前建立VPN Server時取得的Dynamic Hostname），Port使用預設的443。然後，輸入VPN Server的Virtual Hub，亦即「Taipei」，最後再輸入使用者名稱為「peter」，相關操作如圖11所示。

▲圖11 建立Cascade連結。

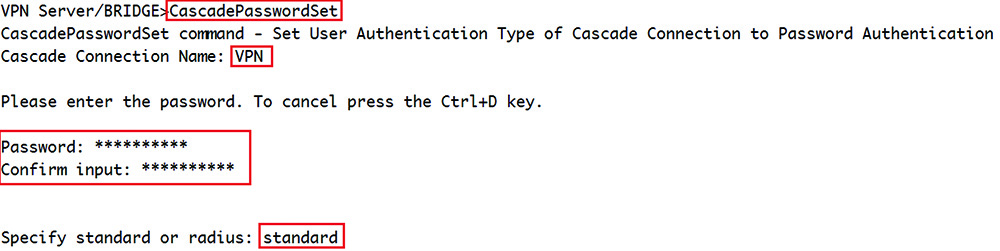

接下來，執行指令輸入使用者的密碼，指令為「cascadepasswordset」，並輸入串接連結名稱為「VPN」，接著輸入之前在VPN Server設定的使用者密碼，最後選擇使用「standard」的運作方式，如圖12所示。

▲圖12 設定串接密碼。

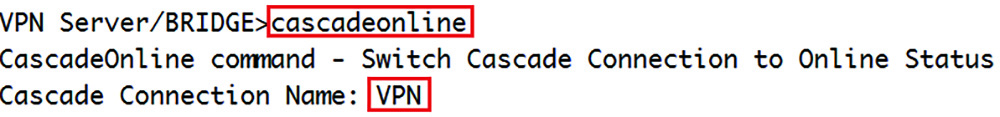

如圖13所示，緊接著使用「cascadeonline」指令執行串接，在設定時必須輸入串接連結名稱為「VPN」。

▲圖13 開啟連結。

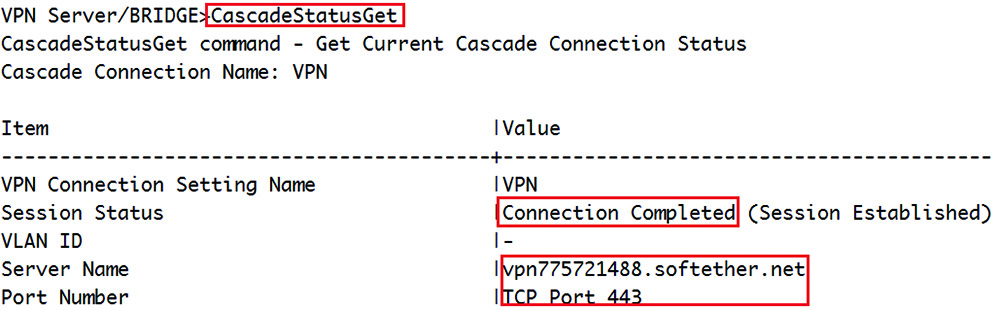

最後可以使用「cascadestatusget」指令來查看串接連線情形，如圖14所示，可以看出目前連線已完整建立，並已連線至VPN Server的Hostname及443 Port。

▲圖14 查看串接連線情形。

測試與驗證

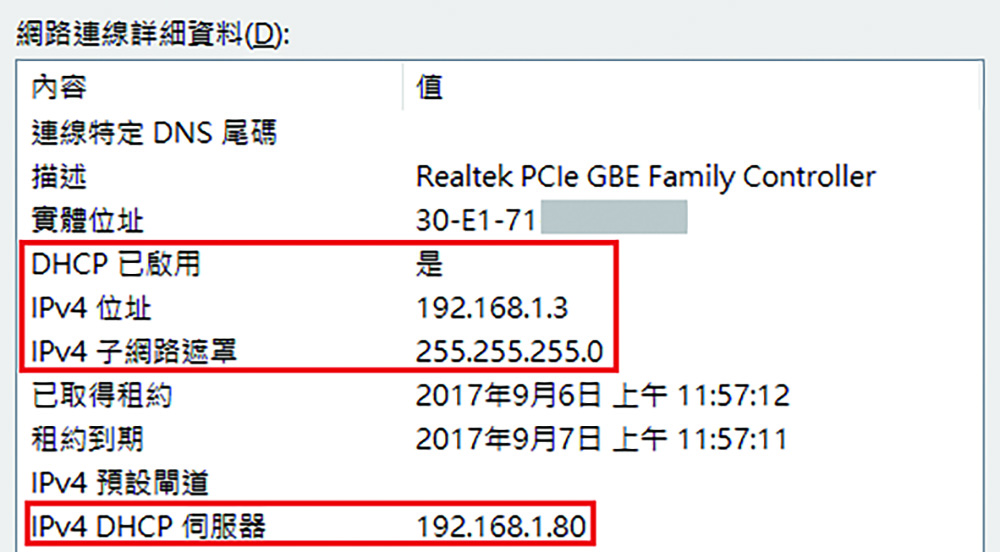

先在台北總公司的網路上備妥DHCP的服務，並在台南分公司準備一台筆電（可參考圖1）接在VPN Bridge的eth0上（或與eth0接在同一台Switch Hub上）。然後，開啟筆電內有線網路的DHCP Client功能，之後筆記型電腦就能夠取得DHCP Server配發的IP，如圖15所示。

▲圖15 台南分公司電腦可透過DHCP取得與總公司同網段的IP。

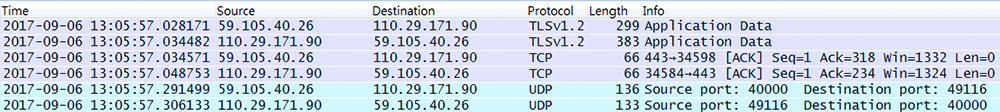

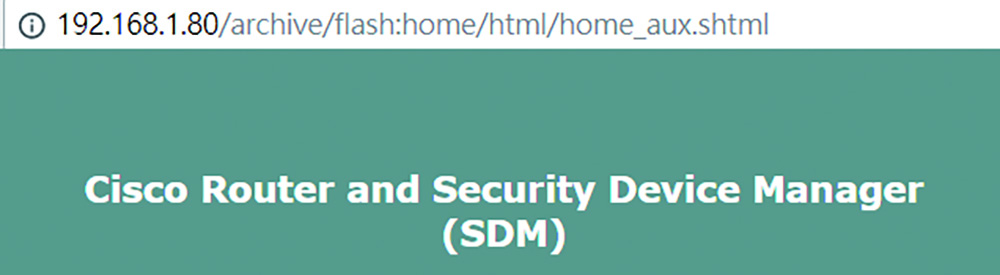

接著開啟192.168.1.80的網頁，測試能否正常開啟，如圖16所示，發現已經可以正常地開啟總公司的網頁伺服器。 最後，驗證在傳輸過程中是否有加密。側錄兩個VPN Gateway之間的封包，其使用的協定包含TLSv1.2、TCP 443 Port及無法解讀的UDP封包，因此可以確認在兩地的通訊過程中是有進行加密的，如圖17所示。

▲圖16 測試能否開啟台北總公司的網頁伺服器。

▲圖17 驗證通訊是否有加密。
