這些年來VPN的使用相當普遍，許多在對岸工作的資訊人必須透過VPN連回台灣，才能呼吸到自由的網路。甚至要取得LINE的免費貼圖，也要連線至外國的VPN伺服器才能辦到。對此，筆者將介紹如何在你的路由器上加入SSL VPN的功能。

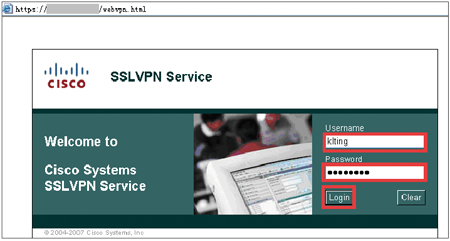

登入後，在右方的Username及Password輸入剛剛設定的使用者名稱及密碼，並按下〔Login〕按鈕，如圖3所示。
 |
| ▲圖3 登入Cisco Web VPN。 |

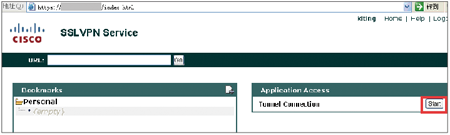

登入後，在畫面右邊有Tunnel Connection選項，按一下〔Start〕按鈕，如圖4所示。
 |
| ▲圖4 啟動Tunnel Connection。 |

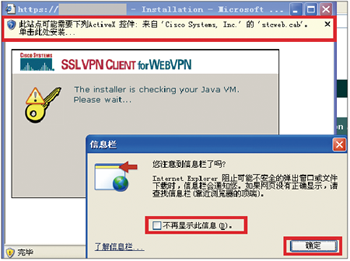

接著開始一連串的環境設定，首先是安裝ActiveX的部分，先按下〔確定〕，然後按上方的提示區，進行ActiveX的安裝及設定，如圖5所示。
 |
| ▲圖5 安裝ActiveX。 |

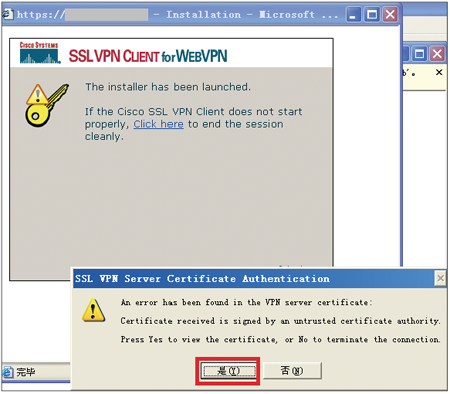

安裝ActiveX後，會出現憑證的認證警告訊息，直接按下〔是〕按鈕以查看此憑證並進行匯入，如圖6所示。
 |
| ▲圖6 查看憑證內容。 |

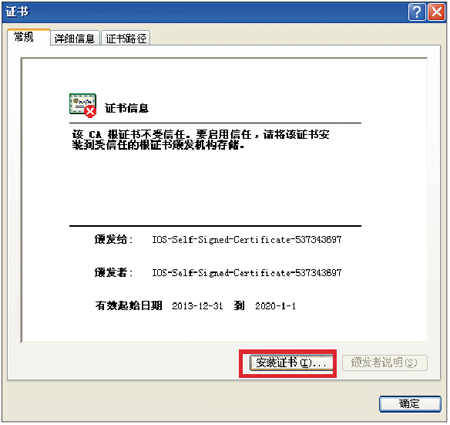

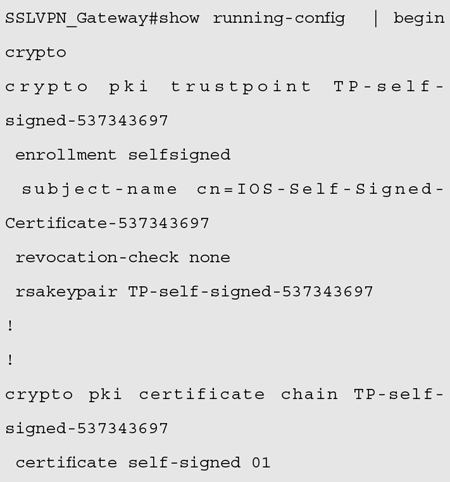

在此可以看一下頒發給誰及頒發者的名稱，並且可以在路由器中show run做比對。
兩者的編號應該是一致的。如果沒有問題，就按下〔安裝證書〕按鈕，進行憑證的匯入，如圖7所示。
 |
| ▲圖7 安裝憑證。 |
成功安裝憑證之後，整個安裝的過程就完成了。此時桌面右下角會出現一個鎖的圖示。將滑鼠游標移過去，可以看到其說明為Cisco Systems SSL VPN Client，如圖8所示。
 |
| ▲圖8 出現Cisco Systems SSL VPN Client圖示。 |

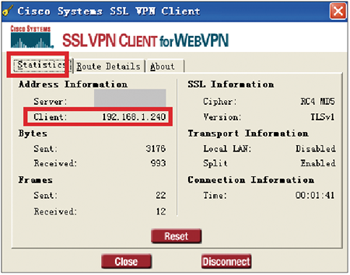

對該圖示連按兩下滑鼠左鍵，可以看到相關統計資訊，包含Server和Client的IP，以及加密方式與已建立連線的時間，如圖9所示。
 |
| ▲圖9 查看SSL VPN相關統計。 |

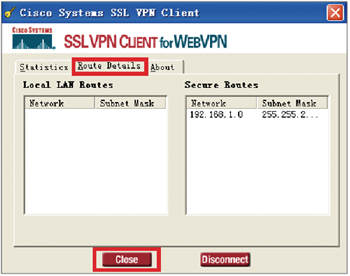

此時亦可切換至〔Route Details〕活頁標籤內，查看針對哪些網段的傳輸會進行加密，如圖10所示。在此例中，加密的網段為先前設定的192.168.1.0 255.255.255.0。
 |
| ▲圖10 查看進行加密的網段。 |

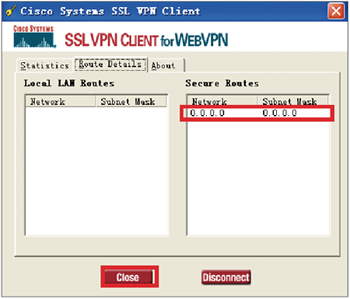

最後，可以將webvpn context中的svc split include 192.168.1.0 255.255.255.0的設定拿掉，並重新進行連線。此時Secure Routes的部分會變成預設的0.0.0.0 0.0.0.0。
因此，之後的對外連線均會透過此SSL VPN Gateway進行，若是有連出Internet的需求，必須再自行增加NAT的相關設定。驗證的部分如圖11所示。
 |
| ▲圖11 修改Secure Routes進行驗證。 |
結語
VPN的建立方式有很多，在此僅以Cisco IOS SSL VPN（WebVPN）做一個簡單環境的介紹與建立。但由於Cisco的產品區隔，此架構只能用於Windows XP的環境。
之後若有機會，筆者再撰文介紹如何在Windows 7的環境中建立PPTP及IPSec的VPN連線，屆時若有此需求的讀者可再依自己的需求取用。
＜本文作者：丁光立，在ISP工作多年。對於Cisco設備較熟悉，除此之外也研究Linux，這幾年慢慢把觸角伸到資安的領域，並會在自己的blog（http://tiserle.blogspot.com/）分享一些實務上的經驗和測試心得。＞
