在生產環境橫跨數個實體設備的K8S環境中，若能夠結合VMware NSX-T一起運用，將可以讓多個Container順暢、自動且簡易地互相連通，而且還提供強大的工具來進行網路單位需求的除錯功能，本文先說明基本觀念，然後以實際操作來示範整個環境運作的情形。
接下來，在10.66.0.103這台機器上開啟Wireshark，而且選擇ip proto 47（GRE）。做一些測試。首先透過「# kubectl exec」指令，從k8s-cl1-yelb-ui-127081435-1tvt4以ping指令連往8.8.8.8，如圖17所示。如圖18所示，在Wireshark內很明確地抓到了這些ping封包。
 |

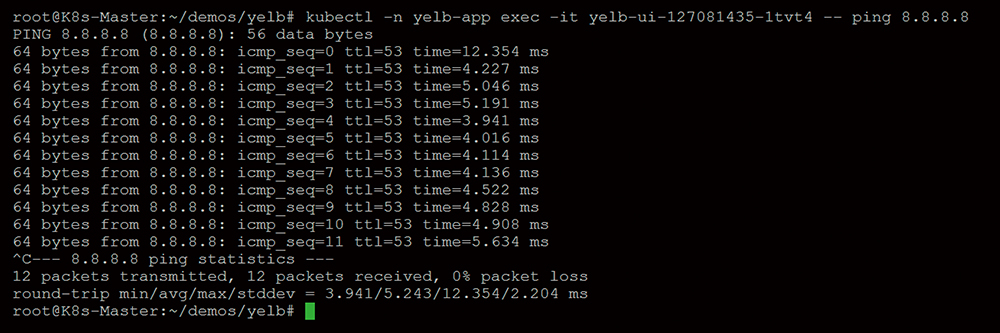

| ▲ 圖17 執行kubectl exec指令。 |
 |

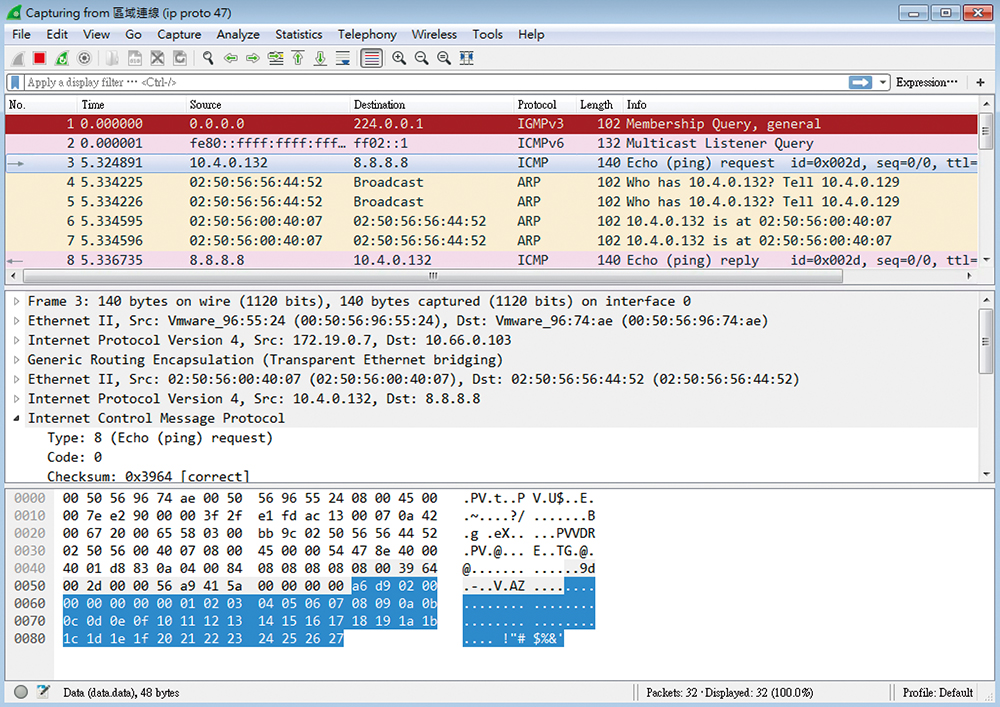

| ▲ 圖18 抓到了ping封包。 |
接著，把實際的應用打開。大家看到的圖19這個畫面是VMworld 2017 Keynote內展示的一個簡單應用，以微服務的方式撰寫，可以用來投票哪個餐廳比較好。用瀏覽器連到這個網頁，隨便投一下票。
 |

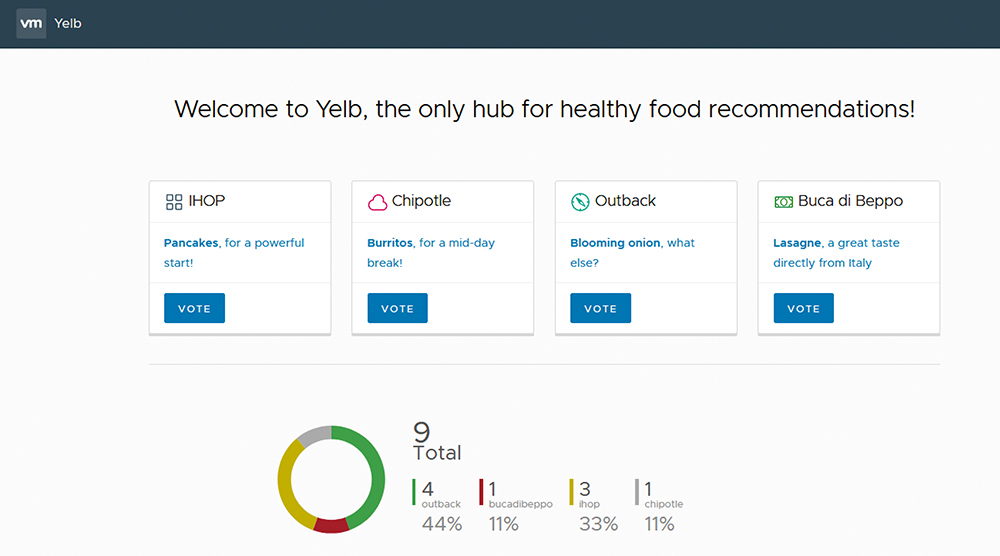

| ▲ 圖19 VMworld 2017 Keynote內展示的簡單應用。 |
在Wireshark內，可以看到由10.4.0.2（Load Balancer）連往10.4.0.132（k8s-cl1-yelb-ui-127081435-1tvt4）。
然後，這個負責UI的Pod又利用4567 Port往後連到10.4.0.137（k8s-cl1-yelb-appserver-3315541501-m12hf）這個負責投票運算的Pod上，如圖20所示。
 |

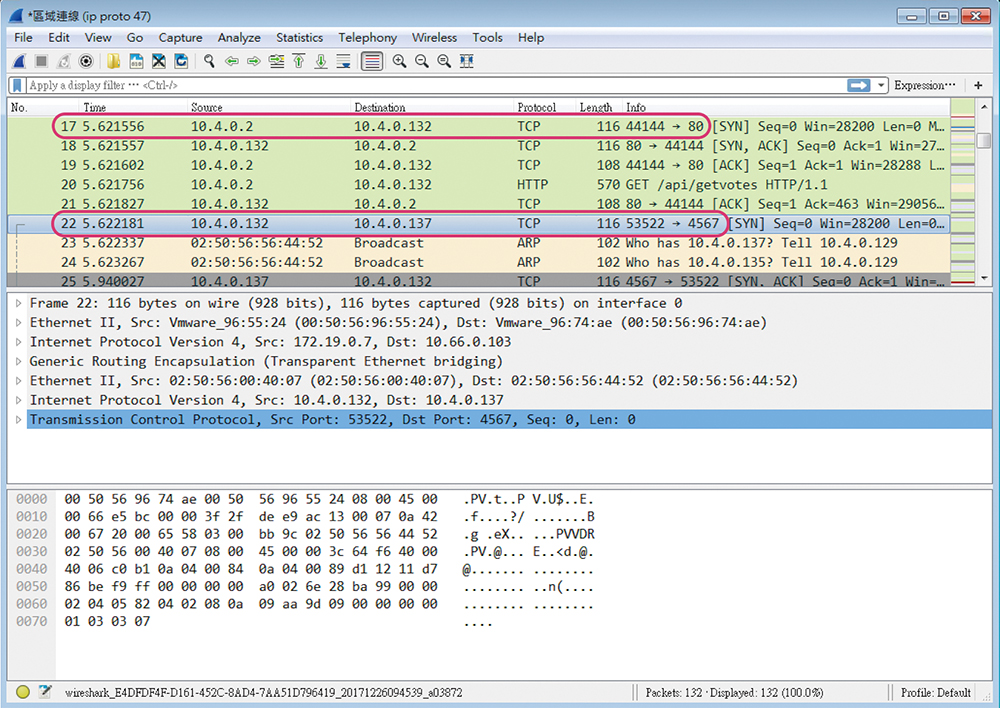

| ▲ 圖20 查詢Pod之前的連結順序。 |
以上示範了NSX-T內Traceflow/Port Mirror的功能，相信大家會覺得有了這些工具，後續在虛機與K8S環境內要做Troubleshooting，就真的非常簡單了！
結語
希望由上面的說明與演示可以讓大家了解，在一個生產環境橫跨數個實體設備的K8S環境中，採用NSX-T的時候，能夠讓多個Container順暢、自動且簡易地互相連通，並且具備強大的工具進行網路單位需求的除錯功能。
下一篇投稿將是本系列談NSX-T與K8S整合的最後一篇，將會演示另一個主題：NSX能夠在K8S架構內，進行微服務間甚至微服務內的安全防護機制，簡而言之，能夠做到Container間的微分段。除此之外，還要回顧一下這兩篇談的概念，最後整理出在SaaS App生產環境內運用NSX-T搭配K8S的必要性。
＜本文作者：饒康立，VMware資深技術顧問，主要負責VMware NSX產品線，持有VCIX-NV、VCAP-DTD、CCIE、CISSP等證照，目前致力於網路虛擬化、軟體定義網路暨分散式安全防護技術方案的介紹與推廣。＞
