修改現成Cacti圖表範本自訂網管數據監看不求人

2017-01-19

丁光立

Cacti圖表內如果呈現的網管數據過於龐雜，肯定會讓網管人員判讀時治絲益棼，事半功倍。其實只要修改既有的Data Template，在同一張繪圖內就能清楚地判別各種不同的數據。

另外，在Graph Type部分先前皆設定為AREA，若是在繪圖的時候發現因為色塊重疊而造成不易判讀，那麼建議改為LINE1或是LINE2，改以線條的方式來呈現。

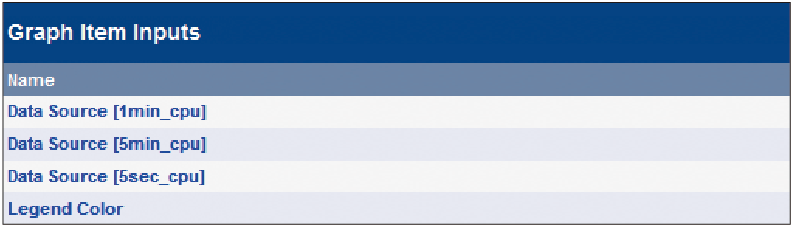

完成資料輸入後，在Graph Item Inputs頁面內就會自動產生三個Data Source，分別為1min_cpu、5min_cpu以及5sec_cpu。此外，尚有一個選項為Legend Color，如圖14所示。

▲圖14 查看新增的Data Source。

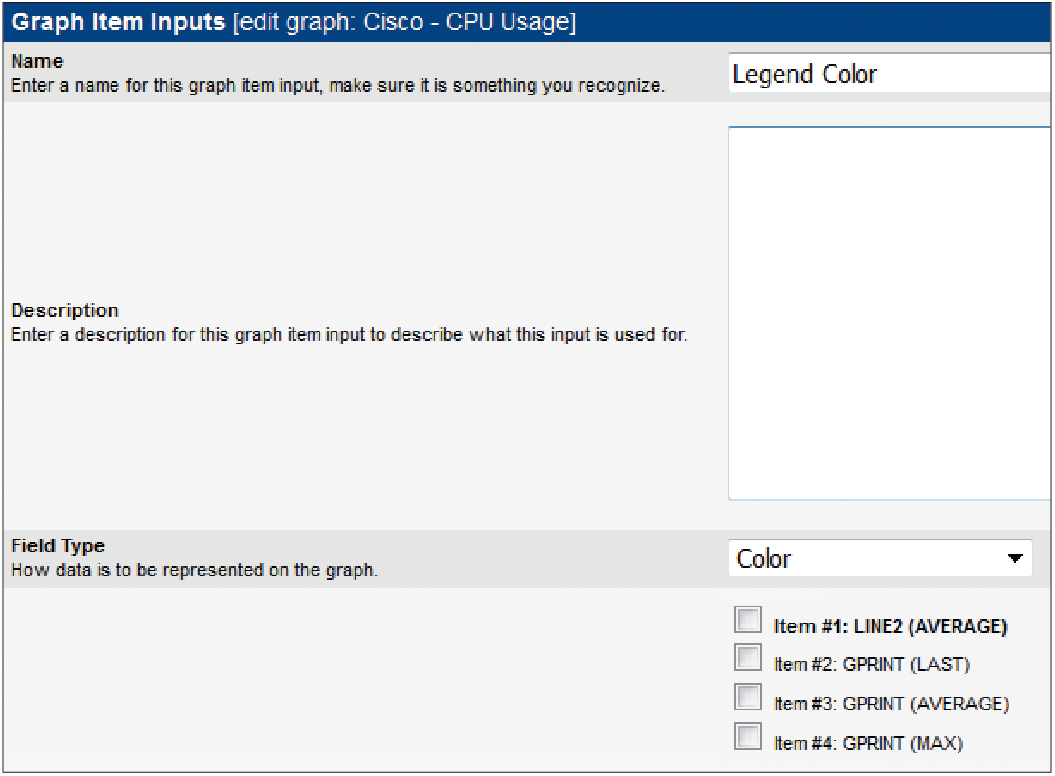

Legend Color的目的是在建立繪圖時可重新選擇要使用的顏色，而忽視之前設定的顏色。點選之後可查看其頁面，如圖15所示。

▲圖15 確認可使用的顏色。

在此可以勾選欲變更顏色的Graph Item，在後續建立繪圖時，Cacti就會詢問想要設定的顏色。

建立繪圖

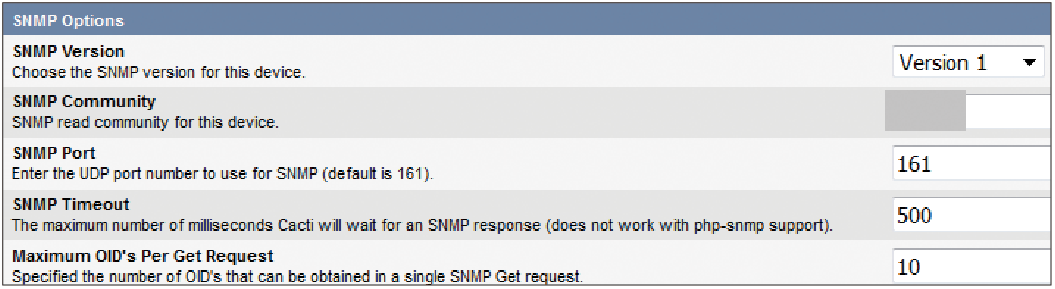

回到Management的Devices，先建立一台設備，此設備必須設定正確的SNMP Community，如圖16所示。

▲圖16 建立一台新設備。

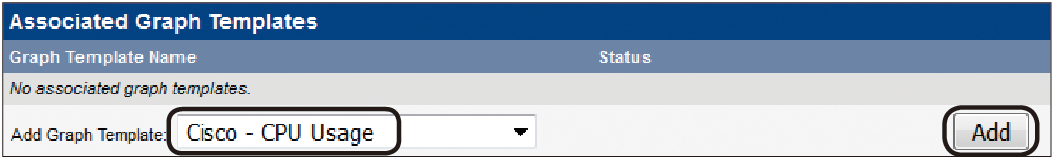

接著，在Associated Graph Templates選擇剛建立的graph Template：Cisco - CPU Usage，並按下〔Add〕按鈕，如圖17所示。

▲圖17 新增Graph Template。

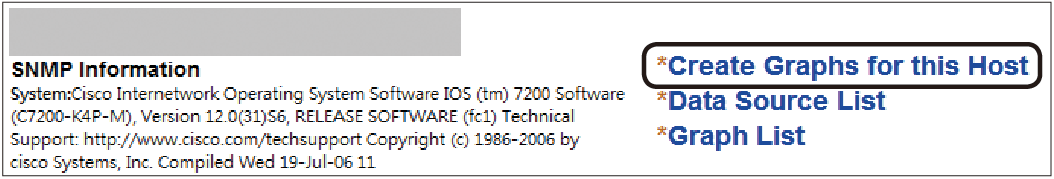

再回到網頁最上方，然後選擇Create Graphs for this Host，如圖18所示。

▲圖18 選擇Create Graphs for this Host。

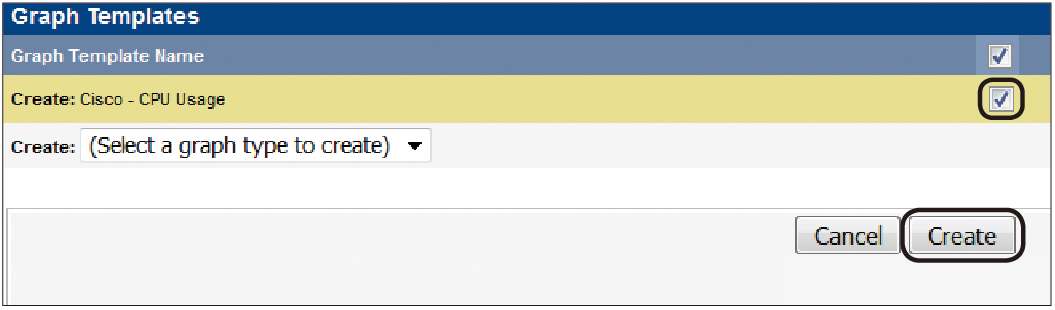

緊接著，選擇Cisco - CPU Usage的項次（勾選後其背景會變為淡黃色），並按下〔Create〕按鈕，如圖19所示。

▲圖19 先勾選Cisco - CPU Usage再按下〔Create〕按鈕。

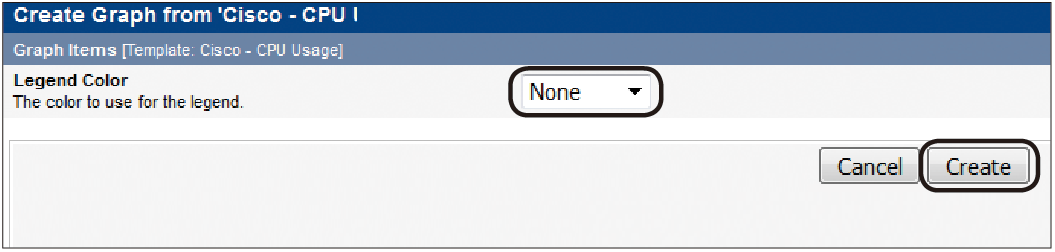

若有設定Legend Color及選擇對應的Graph Item，這裡也可以重新選擇其顏色，如圖20所示。

▲圖20 重新選擇顏色並套用。

驗證成果

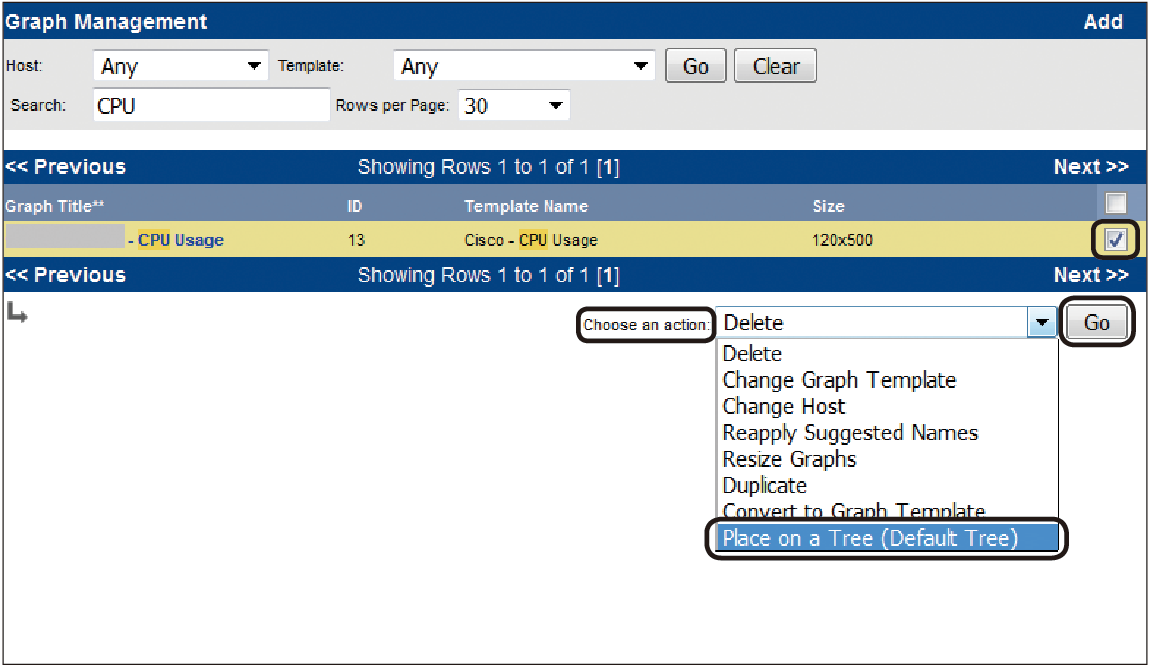

回到Management的Graph Management，在Search欄位內輸入CPU，讓Cacti篩選出所要的繪圖，接著加以點選，在Choose an action內選擇Place on a Tree (Default Tree)，如圖21所示。

▲圖21 到Graph Management頁面內做設定。

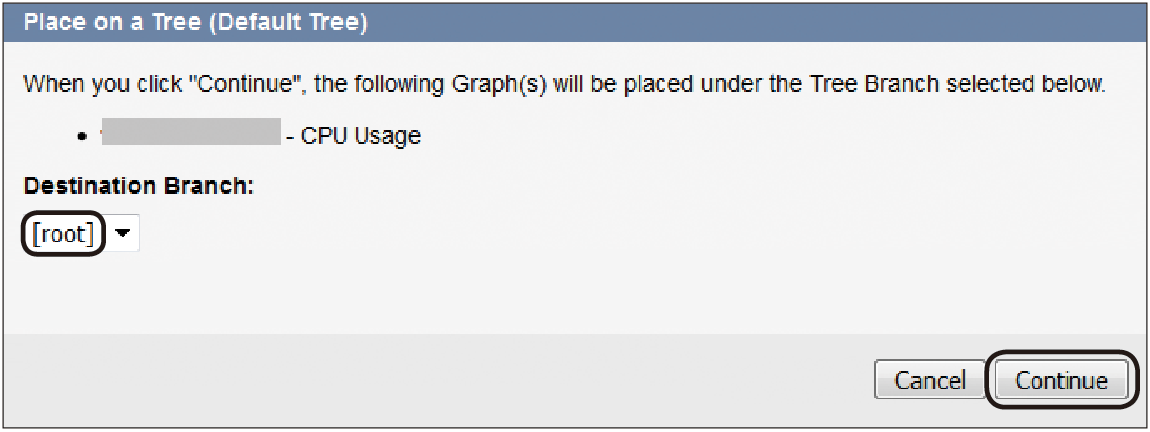

隨後，Cacti會詢問要放到Tree的哪一個分支（Branch），如圖22所示，由於這裡僅做測試，因此使用預設的root，並點選〔Continue〕。

▲圖22 使用預設的root設定值。

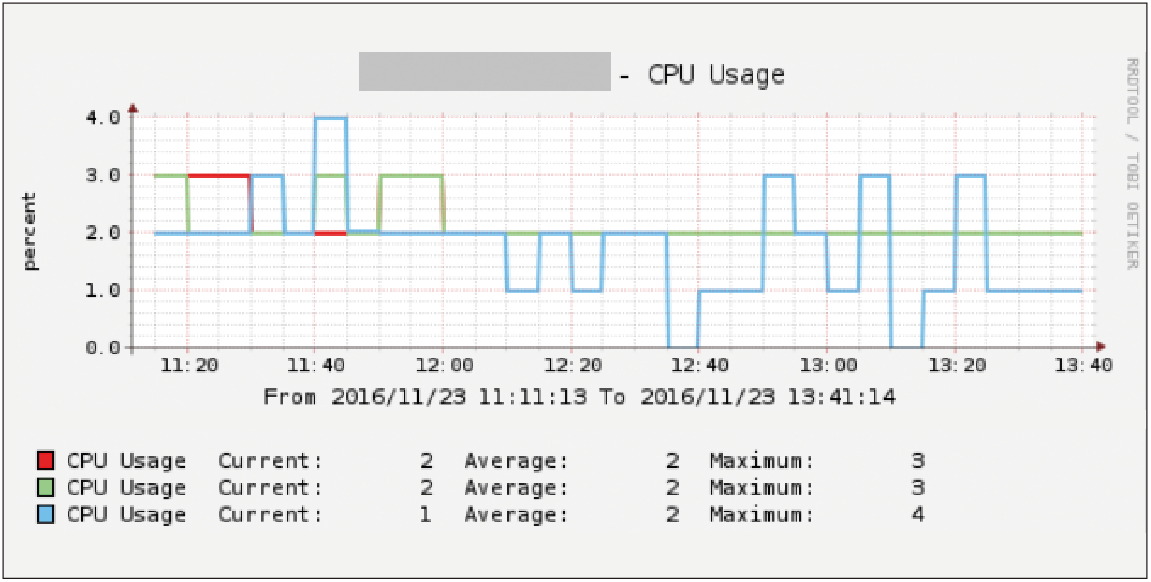

靜待一段時間後，就可以檢查繪圖是否正常產出。輸出結果如圖23所示（筆者之前有將Graph Item Type改為LINE2）。

▲圖23 顯示輸出結果。

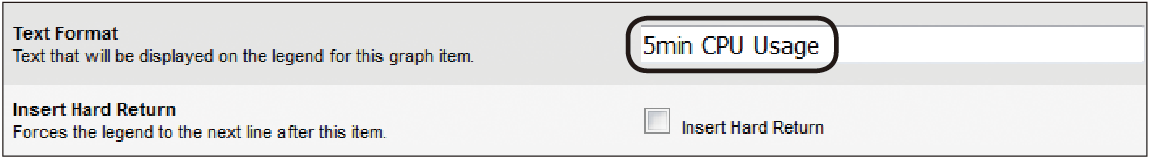

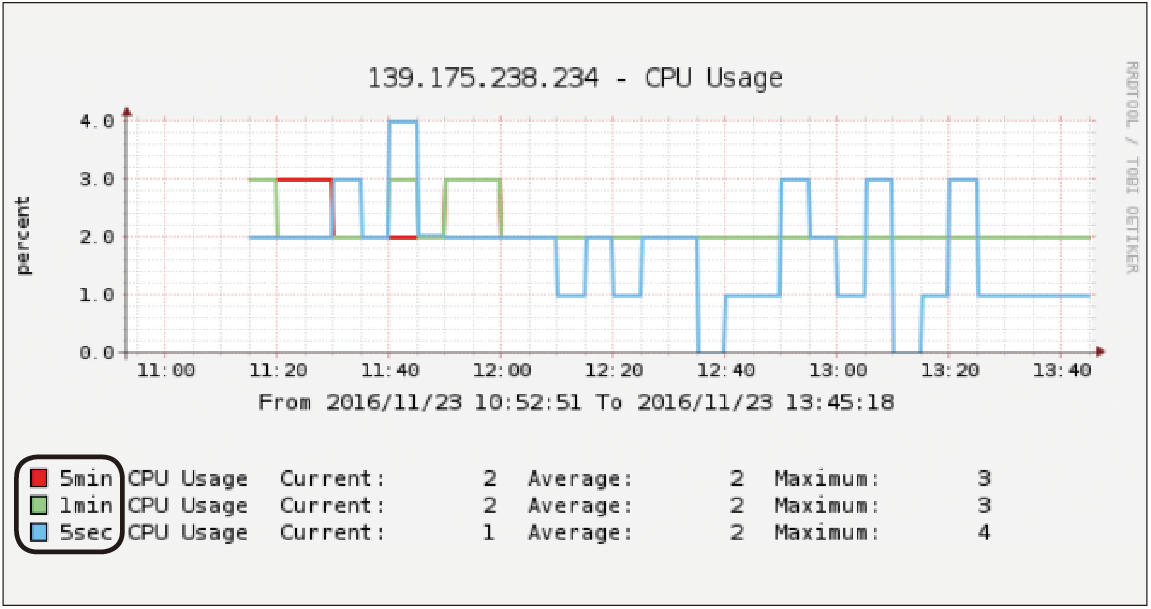

可以發現繪圖的確有產出，但似乎無法識別這三種線條個別所屬的類別。原因為在設計Graph Template時，忽略了針對三種不同的時間提供不同的說明，因此可以回頭再進行調整：在Text Format部分加上時間的說明。例如，如圖24所示將CPU Usage的前方加上5min的文字，以茲識別，其餘1min和5sec也以此類推。
