實戰架設VDI虛擬桌面建置Horizon View環境

VMware的VDI桌面虛擬化解決方案，從早期2008年發行的VMware View Manager 3，至目前最新的版本，也就是2014年6月所發佈的VMware Horizon 6.0 with View，已經逐漸演變為成熟的解決方案，並將相關特色功能再進行增強。本文將示範如何利用最新的版本來建置Horizon View環境。

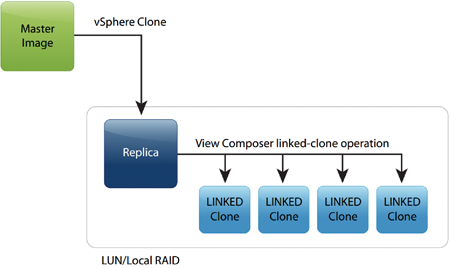

如圖9所示，可利用Composer伺服器角色所提供的「連結複製（Linked Virtual Machine Clones）」機制，它會為每個VM虛擬主機建立「唯一指標（Unique Pointers）」，因此每台VM虛擬主機所佔用的空間就只有「差異」的部分而已，與Master Image佔用空間相較之下，通常可以減少50%?70%的空間大小。

▲圖9 連結複製運作機制示意圖。（圖片來源：VMware White Paper – Storage Considerations for VMware Horizon View 5.2）

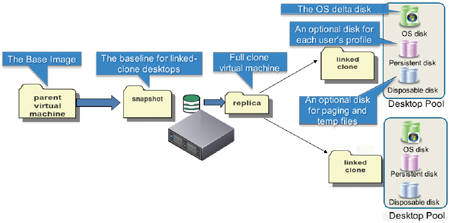

連結複製的運作機制如圖10所示，管理人員先將屆時的VDI虛擬桌面範本映像檔（Base Image）安裝設定好，接著為該台VM虛擬主機建立「快照（Snapshot）」，透過該份快照產生出複本虛擬主機（Replica VM），之後再利用連結複製的運作機制，大量產生出多台VDI虛擬桌面，而Persistent/Disposable磁碟的部分，則視使用者需求再決定是否導入。

▲圖10 VDI虛擬桌面範本運作機制示意圖。（圖片來源：VMware Education – Horizon (with View) Fundamentals v6.0）

新增vCenter和Composer角色

將VDI虛擬桌面架構中相關的伺服器角色安裝及設定完成後，便可以登入Horizon View Administrator管理介面（安裝好Connection伺服器角色後便具備）內新增vCenter和Composer伺服器資訊，以利後續VDI虛擬桌面的佈建作業。

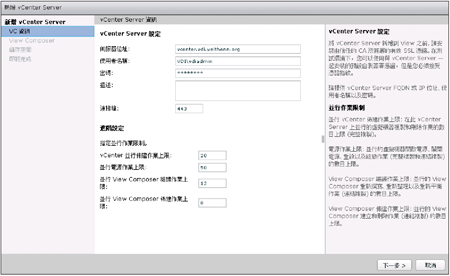

登入管理介面後，依序點選「View 組態 > 伺服器 > vCenter Server > 新增」，在彈出的新增vCenter Server視窗內填入vCenter伺服器管理者資訊，如圖11所示。

▲圖11 填入vCenter伺服器管理者資訊。

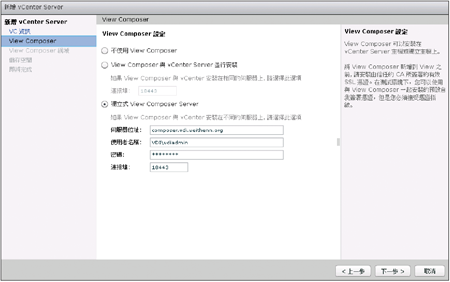

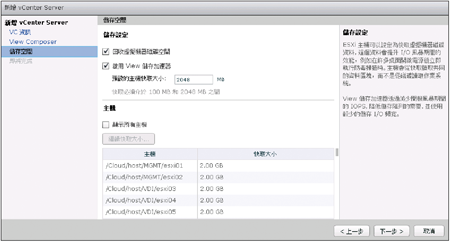

通過vCenter伺服器的驗證程序後，接著填入Composer伺服器的管理資訊，此實作環境中，因為Composer伺服器並未與vCenter伺服器安裝在同一台主機中，所以選擇「獨立式View Composer Server」選項，如圖12所示。最後，勾選是否啟用相關特色功能，如「回收虛擬機器磁碟空間」或「啟用View儲存加速器」，如圖13所示。

▲圖12 填入Composer伺服器管理者資訊。

▲圖13 勾選是否啟用相關特色功能。

事實上，從VMware vSphere 5.0版本開始，便支援ESXi Host Caching機制（Content-Based Read Cache，CBRC）」，也就是VMware vSphere內建的「讀取快取」機制，並且在Horizon 6.0版本中（從舊版VMware View 5.1版本便開始支援此功能）可將底層的ESXi Host Caching CBRC機制整合進來，也就是View儲存加速器（View Storage Accelerator）特色功能。

安裝Security伺服器角色

如果企業或組織所建立的VDI虛擬桌面，僅供內部（Internal）進行連接存取作業，其實不必安裝Security伺服器。

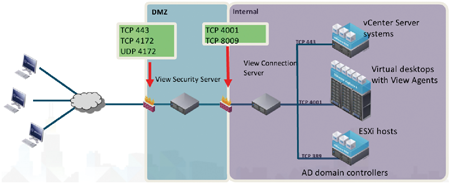

但是，如果有從網際網路（Internet）存取VDI虛擬桌面的需求，則必須建置Security伺服器角色。因為，Security伺服器會直接接觸到從網際網路來的VDI連線需求，所以會置放於非軍事區DMZ（Demilitarized Zone），此台主機不會加入Windows AD網域中，同時視連線需求在第一道防火牆中開啟相關連接埠號，如圖14所示。

▲圖14 Security伺服器運作機制示意圖。（圖片來源：VMware Education – Horizon (with View) Fundamentals v6.0）

舉例來說，開啟Port 443以允許HTTPs流量通過，也就是允許Horizon View Client和HTTPs Security Gateway流量，或開啟Port 4172以允許PCoIP流量通過。詳細的相關防火牆連接埠號，可參考VMware KB 1026766、2061913、1027217及相關文件。

在防火牆連接埠號中，最常被管理人員遺忘的是Port 4172的通訊協定，因為必須要同時開啟TCP與UDP通訊協定，PCoIP網路流量才能正確運作，但管理人員卻經常忘記開啟「UDP」通訊協定。

此時，就會造成使用者能順利通過Windows AD的驗證及授權程序，也可以登入並連接VDI虛擬桌面，但卻因為PCoIP是透過UDP協定傳送VDI畫面，在防火牆未開啟的情況下將會造成畫面無法顯示，使用者便會看到「黑畫面（Black Screen）」然後斷線。

設定Event資料庫

操作至為止可能已經發現，在Horizon View Administrator管理介面中點選監視區塊內的「事件」項目，並無法看到任何事件記錄於其中，原因是必須先指定事件資料庫（Event DB）。目前，Horizon的事件資料庫支援的類型有Microsoft SQL Server及Oracle。

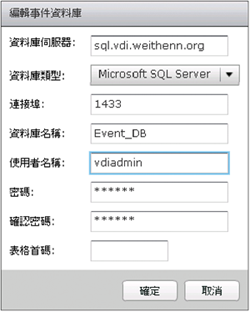

先登入管理介面後，然後依序點選「View 組態 > 事件組態 > 事件資料庫 > 編輯」，此時會彈出編輯事件資料庫視窗，填入資料庫伺服器主機名稱或IP位址、連接埠、資料庫名稱等等資訊，如圖15所示。設定好事件資料庫後再次點選「事件」項目，便可以看到相關事件，以幫助進行故障排除任務。

▲圖15 設定事件資料庫。

設定Persona漫遊使用者設定檔

熟悉Windows AD網域環境的管理者一定覺得很納悶，因為在Windows網域環境中已經有預設的「漫遊使用者設定檔（Roaming User Profile）」機制，為何還需要採用Horizon當中的Persona機制？

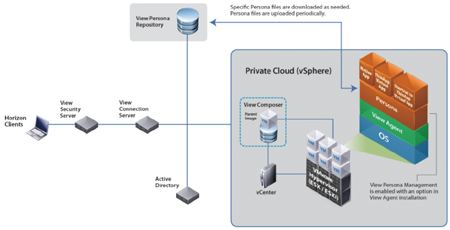

事實上，在Horizon所建構的VDI虛擬桌面環境中，管理人員仍然可以使用Windows原有的漫遊使用者設定檔機制，也可採用Persona機制，如圖16所示。那麼這兩種漫遊使用者設定檔機制之間到底有哪些不同的地方？

▲圖16 View Persona Management運作機制示意圖。（圖片來源：VMware技術白皮書 – Reviewer Guide for View in Horizon 6）

舉例來說，採用Windows內建的漫遊使用者設定檔機制時，使用者登入進行相關操作行為之後必須執行「登出」動作，才會一口氣地將相關變更寫回所指定的存放路徑中（網路流量大且密集），而Persona機制則可以設定每隔一段時間（如10分鐘）「自動」將相關變更寫回存放路徑中（網路流量小且分散）。

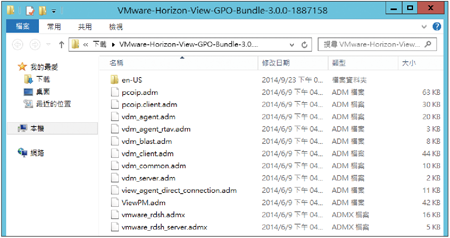

在預設的情況之下，群組原則設定中並不會有View Persona等相關設定項目。解開由官網上下載的View GPO Bundle壓縮檔，就會看到許多GPO的範本檔案，如圖17所示，接著便可以執行匯入的動作。

▲圖17 View GPO範本檔。

開啟群組原則管理，接著編輯準備要匯入View GPO範本檔的OU容器（此實作為Horizon-VDI），然後依序點選「電腦設定 > 原則 > 系統管理範本 > 新增/移除範本 > 新增」，並選擇剛才解壓縮的View GPO範本檔。

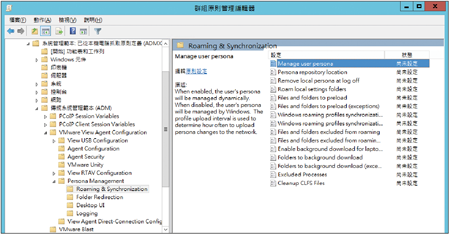

匯入完成後，便會出現「傳統系統管理範本（ADM）」項目，其中Persona的群組原則設定路徑在「VMware View Agent Configuration > Persona Management」。如果要採用的是Persona的漫遊使用者設定檔機制，請設定「Persona repository location」群組原則項目；如果想要設定每隔一段時間（預設為10分鐘）便自動將相關變更寫回漫遊使用者設定檔存放路徑中，則設定「Manage user persona」群組原則項目，如圖18所示。

▲圖18 匯入View GPO範本檔。

連線至VDI虛擬桌面

連線至VDI虛擬桌面部分，將分成「以Horizon View Client連線」及「以HTML5瀏覽器連線」兩方面來加以說明。

以Horizon View Client連線

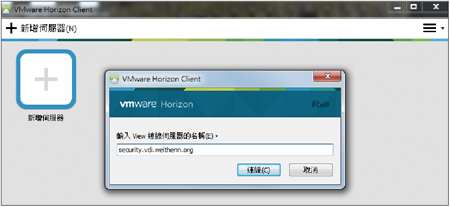

順利將前置作業全部完成之後，如果是在區域網路內部直接連接，那麼在開啟Horizon View Client後直接輸入Connection伺服器的FQDN或IP位址即可。若是從外部網際網路進行連線的話，則輸入Security伺服器的FQDN或IP位址，待確認無誤後按下〔連線〕按鈕，如圖19所示。

▲圖19 由網際網路連線至內部VDI虛擬桌面。

成功連接後，首先會彈出視窗顯示憑證訊息詢問是否繼續，原因是預設會採用Self-Signed Certificate方式自行簽署SSL憑證，如果環境中有CA憑證的話，也可以進行導入。

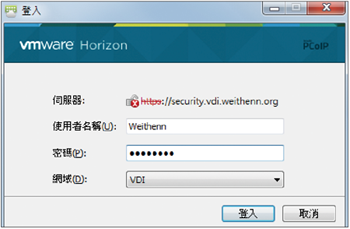

順利通過連線驗證程序後，接著是使用者帳戶驗證程序，請輸入在Windows AD網域中允許連接VDI虛擬桌面的使用者帳號及密碼，此實作填入使用者帳號Weithenn及密碼，輸入完畢後按下〔登入〕按鈕，如圖20所示。

▲圖20 鍵入有權限可連接VDI虛擬桌面的使用者帳號和密碼。

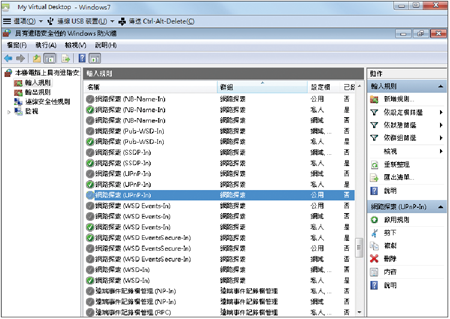

順利登入VDI虛擬桌面之後可進行怎樣的操作行為，完全取決於所登入的使用者帳號擁有哪些權限，如圖21所示。舉例來說，如果所登入的帳號僅具備一般使用者的「Users」權限，那麼在嘗試調整防火牆設定時，便會彈出使用者帳戶控制（User Account Control，UAC）的驗證視窗。當然，若擁有本機Administrator權限的話，便不會發生任何問題。
