想要在網路中達成自動備援和負載平衡功能，部署在伺服器間應用的VRRP以及在Cisco設備常用的HSRP似乎不失為一個好方法，但是它們不是只能做到備援的效果，就是需要額外設定的部分較多。為此，本文介紹Cisco的GLBP技術來百分之百完成這兩項要求。以下將先介紹GLBP，然後以一個簡單的架構來說明GLBP並驗證其效果，然後介紹GLBP與Track機制的結合。最後用Wireshark來剖析GLBP使用哪些協定並且交換哪些資訊。

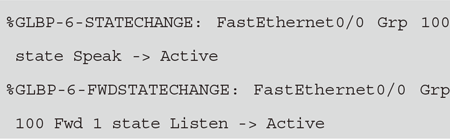

原先為Standby的狀態改變為Active。然後，再將R1 F0/0的網路線接回，可以看到Active又切回R1：
此刻，R2的State也會有所變化：

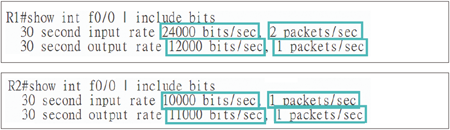

接著從LAN端製造封包。準備兩台電腦去ping VPN裡面的電腦。並且觀察R1和R2介面的封包進出狀態，其結果如圖5所示，確實有負載平衡的效果。
 |
| ▲圖5 觀察R1及R2 F0/0的流量。 |

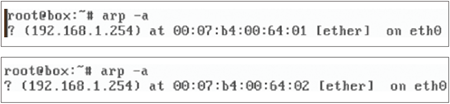

同時，觀察這兩台電腦學到的ARP資訊，可以看出同樣一個192.168.1.254卻有不同的MAC Address，如圖6所示。
 |
| ▲圖6 兩台電腦學到不同的ARP資訊。 |
若仔細觀察的話，可以看出第一台電腦查詢時，192.168.1.254的硬體位址是Forwarder1的虛擬MAC Address；而第二台電腦查詢時，192.168.1.254的硬體位址是Forwarder2的虛擬MAC Address。接著，介紹GLBP Track的部分。
GLBP與Track機制結合
GLBP Track的功用是用來調整GLBP的權重（Weighting），藉以改變Forwarder的狀態，進而控制封包的流向。
在此架構中，R1使用Serail1/0連接至VPN網路。首先，設定一個Track來監控Serial1/0的狀態：
緊接著，在R1 F0/0增加以下的設定：
如此一來，在Serial1/0斷線（line-protocol down）時，就會減少其Weighting的數值，由原先的預設值100變為0（100-100=0）。最後，讓Serial1/0斷線，並觀察GLBP的狀態。

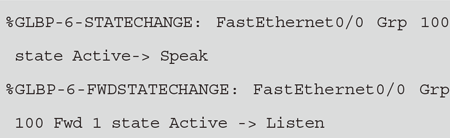

Track的狀態變為Down，接著Forwarder1從Active變為Listen。

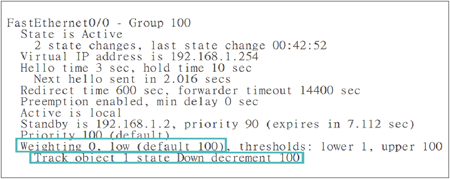

此時，Weighting已經變為0，並且可以看到Track的狀態為Down（圖7）。
 |
| ▲圖7 Weighting及Track的變化。 |

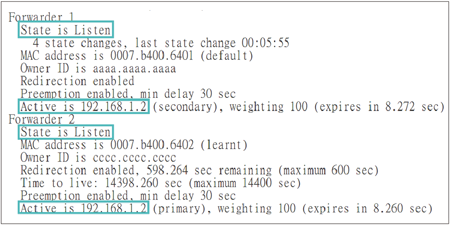

此時，若查看Forwarder的狀態，R1 F0/0的兩個Forwarder的狀態都會變成Listen，Active都會變成192.168.1.2，代表之後的封包傳輸都由R2的介面來處理（圖8）。
 |
| ▲圖8 Forwarder的變化。 |
用Wireshark剖析GLBP
最後，透過Wireshark來收集GLBP的封包，以便觀察其交換時使用的協定、使用的通訊埠（Port）以及交換了那些資訊。圖9是Wirkshark所擷取的封包輸出結果。
 |
| ▲圖9 透過Wireshark抓取GLBP的封包。 |
從這裡可以觀察出GLBP是採用Multicast的方式進行交換，使用的協定是UDP，而所用的Port是3222。若GLBP交換時會透過防火牆（Firewall），記得允許UDP Port 3222交換。接著針對GLBP的部分再查看其細節，以便和剛剛的設定互相驗證。
圖10是GLBP協定的說明，從這裡可以看出Group的資訊，在此例中為100，以及得知Owner ID的MAC Address (aa:aa:aa:aa:aa:aa)。
 |
| ▲圖10 GLBP協定的擷圖。 |

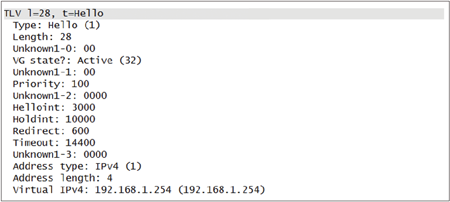

圖11是Hello封包的說明，可以觀察VG的狀態。以R1為例，其狀態為Active，Priority的設定為預設的100。Hello封包交換的週期，在此未加變更，因此是預設的3秒（3000 ms），而最後是Virtual IP的位址192.168.1.254。
 |
| ▲圖11 Hello封包的擷包。 |
結語
本文介紹了GLBP並說明其原理，而且用一個簡單的範例來展示其相關應用，最後驗證其運作的成效，再結合Track機制，讓GLBP更聰明更好用。讀者不妨也抽空檢視一下自己公司所使用的網路架構，是否有檢討或改善的空間，同時也嘗試著規劃或精進自己使用網路架構，讓公司的網路更智慧、更自動。
