現成路由器架設IPsec VPN 出差網管翻牆不求人

2014-04-30

丁光立

VPN有很多建立方式，網管人97期「活用現成Cisco路由器，提供SSL VPN連線」已介紹SSL VPN，而98期「動手玩路由器VPN功能，建立PPTP及L2TP連線」一文也說明了如何建置PPTP/L2TP VPN，本期文章將繼續介紹IPSec VPN的建置，示範如何透過IPSec來建立電腦對設備之間的VPN連線。

在此亦可指定Mode為Transport或Tunnel Mode，在此不加指定，使用預設的Tunnel Mode。

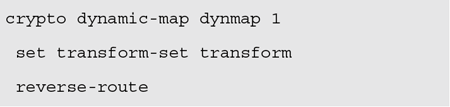

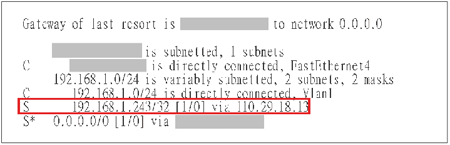

然後建立一個crypto dynmic-map，名為「dynmap」，其序號為「1」，並設定其transform-set套用先前建立的「transform」以指定其認證及加密方式，並設定當建立連線時，會建立一條反向路徑給該連線（Reverse-route），當連線建立後，使用指令「show ip route」可以看見此路徑。

設定客戶端環境

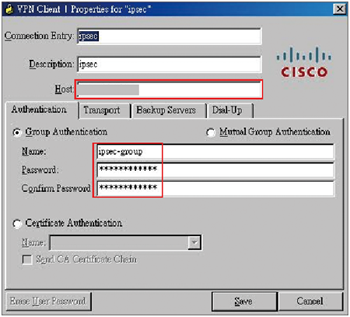

開始安裝前述Cisco VPN Client軟體，並建立一個新連線。如圖3所示。「Host」的部分，指定IPSec Gateway的Public IP Address。

▲圖3 建立IPSec連線。

「Name」方框內輸入在建立Crypto ISAKMP Client Configuration Group時取名的「ipsec-group」。而「Password」和「Confirm Password」方框內，輸入建立Group時指定的「key-of-ipsec」。最後，存檔並進行連線。

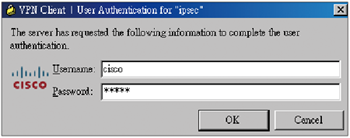

隨即跳出使用者名稱及密碼的提示視窗，輸入帳號及密碼（本例帳號和密碼均為「cisco」，之前在路由器上已預先設定），最後按下〔OK〕按鈕建立連線，如圖4所示。

▲圖4 輸入帳號及密碼。

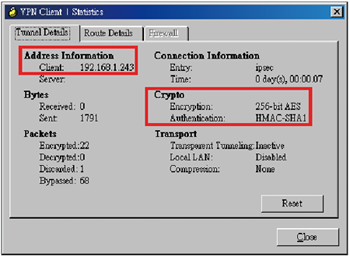

連線成功建立後，桌面右下角會出現上鎖的圖示。對該圖示按一下滑鼠右鍵，然後點選快速選單中的【Statistics】。可以看到Client所取得的IP及加密與認證的協定，分別為256-bit AES及HMAC-SHA1，與剛剛在路由器上設定相符，如圖5所示。

▲圖5 查看IPSec Client Statistics內容。

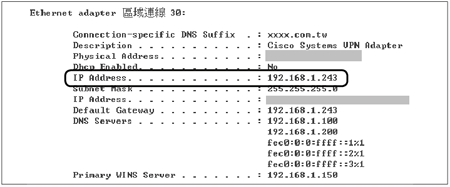

也可以使用「ipconfig /all」指令來確認DNS伺服器及WINS伺服器是否與之前所設定的相同，如圖6所示。由此可以發現，IPSec Client取得的IP為「192.168.1.243」。

▲圖6 查看執行「ipconfig /all」後的輸出結果。

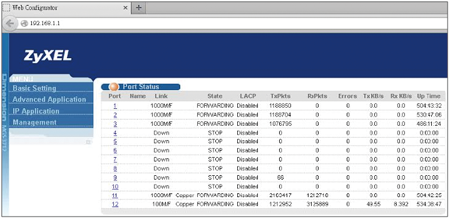

最後實際登入192.168.1.x的設備，以驗證IPSec Tunnel是否真的能夠使用。本例登入機房的Zyxel Switch，其IP為192.168.1.1，由此證明這個IPSec Tuennl確實可以使用，如圖7所示。

▲圖7 登入機房設備進行可用度驗證。

查看IPSec Gateway資訊

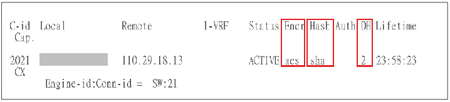

最後，在路由器上也進行相關資訊的查驗。先使用「show crypto isakmp sa detail」查看ISAKMP相關訊息，如圖8所示。可以看出其Encr為「aes」，Hash為「sha」，DH為「2」，均與剛剛所設定之ISAKMP Policy相符。

▲圖8 使用「show crypto isakmp sa」查看ISAKMP相關資訊。

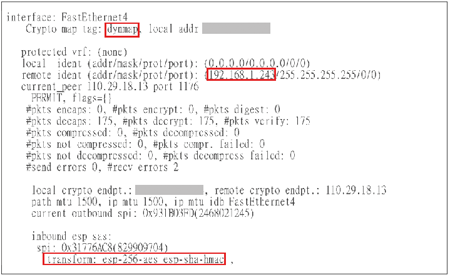

接著使用「show crypto ipsec sa」來查看IPSec的資訊。可以看出，在Crypto map tag部分套用的是剛剛設定的「dynmap」，而remote ident是IPSec Client所取得的IP。另外，在Inbound及Outbound的Transform，可以看出套用了「esp-256-aes」及「esp-sha-hmac」，輸出結果如圖9所示。
