輕鬆做好流量管理—Cacti（上）

2012-12-11

丁光立

身為一個專業的網管人，對於設備的CPU負載、記憶體使用量、流量大小等資訊都必須時時刻刻掌握，因此建置一個易於管理、查詢、維護的管理系統有其必要，若善用本文所介紹的RRDtool與其圖形化使用者介面套件Cacti，將可達到以上的要求。

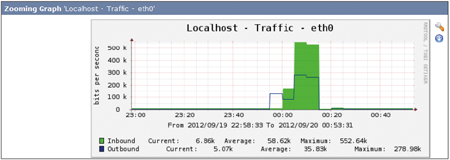

圖13所示是圖形放大之後的效果。原先難以判斷的最大流量及所產生的準確時間，藉由Cacti的Zooming graph（圖形拉近）功能，就能輕易地觀察。

▲圖13 Cacti的Zooming Graph（圖形拉近）功能。

此例中原先的時間軸（X軸）每一格的單位是30分鐘，在拖曳放大後，每一格的單位是5分鐘。最大流量的部分（Y軸），也由原先的4.0M變成500k。

Graphs的其他功能，諸如依時間區間區詢、CSV Export、Graph Source/Properties、Page Top均淺顯易懂，讀者不妨自行操作嘗試一下，相信很快就能夠上手。

在Cacti中建立RRD檔

RRDtool在繪圖之時一般都會依循以下三個步驟：建立RRD檔→更新RRD檔→讀取RRD檔並繪圖。既然Cacti是RRDtool的圖形化使用者介面，自然也必須遵循此流程。因此，Cacti圖形建立的步驟如下：

建立RRD檔→取得資料→更新資料→繪製圖形

依序說明其運作方式，讓讀者有更深入的了解，並且在介紹過程中引導用戶熟悉Cacti的介面。

建立RRD檔

可以點選主選單的「Console」，再點選「Management」裡面的「Data Sources」，然後任意點選其中的一個連結。

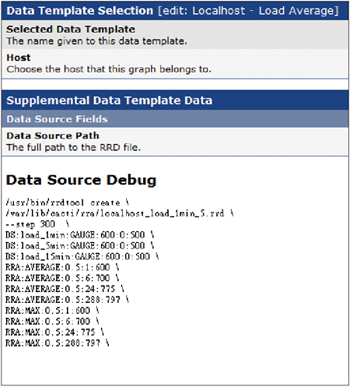

例如「Localhost - Load Average」，再點選右上角的「Turn On Data Source Debug Mode.」，此時圖形下方式會出現「Data Source Debug」，下面就會顯示出建立RRD檔時使用的語法，如圖14所示。

▲圖14 RRD檔的建立。

在此要說明的是，RRD檔的格式端賴所建立的資料種類而定，應用於不同場合的RRD檔自然有著不同的格式，並不是每個RRD檔的格式均相同。

取得資料

先點選「Console」，接著「Collection Methods」下方就會顯示出「Data Queries」和「Data Input Methods」兩種資料取得方式。

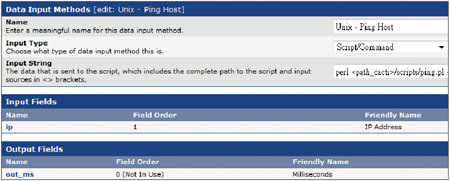

如果點選「Data Input Methods」中的「Unix - Ping Host」，就可以發現它是使用Script/Command的方式取得資料，也可以看出它是呼叫哪一支程式，如圖15所示。

▲圖15 資料取得方式—Script/Command。

倘若點選「Data Queries」中的「SNMP - Interface Statistics」，則可以看出是使用Get SNMP Data的方式取得資料。但如果要查看是抓取哪一個oid值，點選Templates中的「Data Templates」才能知道其詳情。

更新資料

要查看資料更新方式，就必須更改Poller Logging Level的等級為Debug以下的級別，操作方式如下：

先點選「Configuration」裡面的「Settings」。接著，在「General」的部分，將「Poller Logging Level」更改為「Debug - Statistics, Errors, Results, I/O and Program Flow」，最後記得按下〔Save〕儲存剛剛的設定。

然後查看Log。要查看Log，必須點選「Utilities」中「System Utilities」連結，然後在「Log Administration」中點選「View Cacti Log File」，往下找五分鐘內的資料，就可以看到資料的更新方式。

在此可以看出，更新RRD檔時會把時戳（Timestamp）放在資料的最前方，一併進行更新，以便日後的查詢，如圖16所示。

▲圖16 資料的更新。

繪製圖形

手工打造RRDtool時，最讓人頭痛的莫過於繪圖這個功能了。幸好Cacti允許用戶以最少的時間把圖形輕鬆地畫出來。

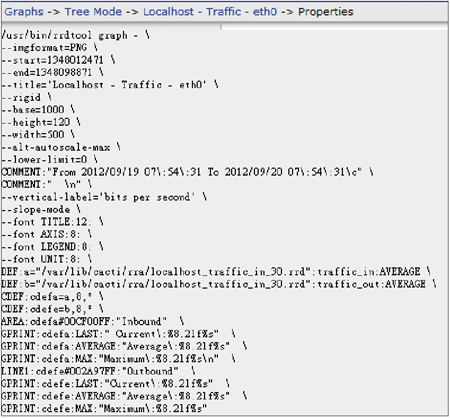

首先點選「Graphs」，接著任意找一張圖形，筆者所找的是「Graph Template: Interface - Traffic (bits/sec)」。然後點選右邊的扳手圖示「Graph Source/Properties」，就可以看到Cacti用來繪製圖形所使用的RRDtool語法，如圖17所示。
