整合網路虛擬化　混合雲管理平台效能加倍

從審核完畢的自動化佈建其實只有短短的7分鐘（5:49～5:56），但是vRA已經執行了將近24個項目（圖14），完成使用者所需的「1個負載平衡器 + Web Server x2 + AP Server x1 + DB Server x1 + NSX微分段配置」，比起傳統的人工手動佈建節省了相當多的時間與人力（若假設每個手動設定動作需要5分鐘，手動佈建總共需要24×5 =120分鐘）。

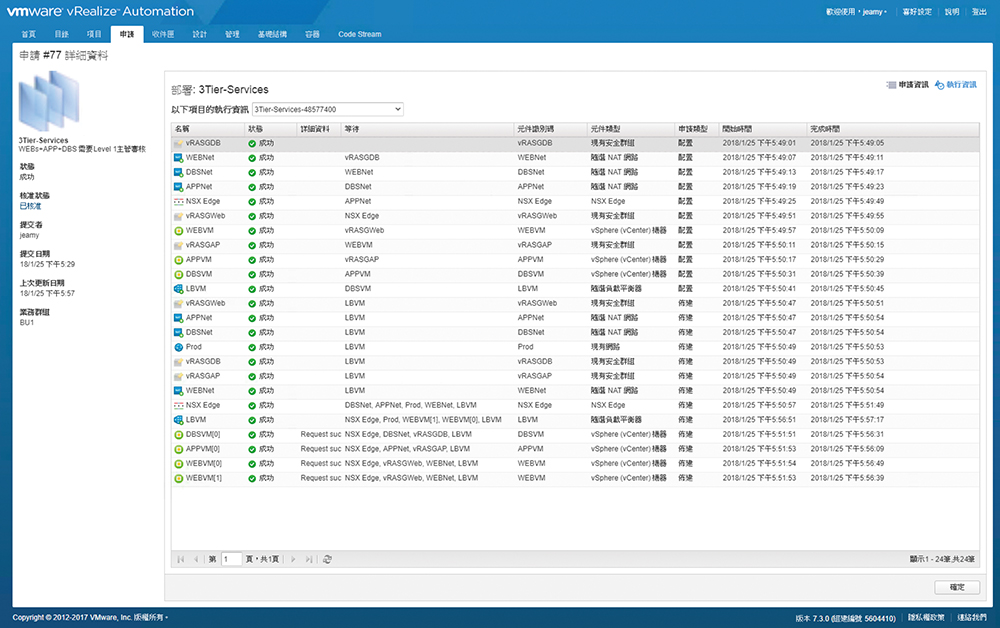

▲圖14 顯示需求單佈建明細。

vRA Day1的自動化佈建已經完成了，大家一定想知道「使用者如何得知申請的VM在哪裡？如何使用？以及怎樣進行Day2的維運管理？」答案就在vRA的Self-Service Portal的「項目」裡，如圖15所示，使用者在這裡可以看到已經申請下來的部署項目，並且可以執行相關的Day2操作與維運（圖16），不需要管理者的介入，節省了使用者在使用VM時維運方面的人力。

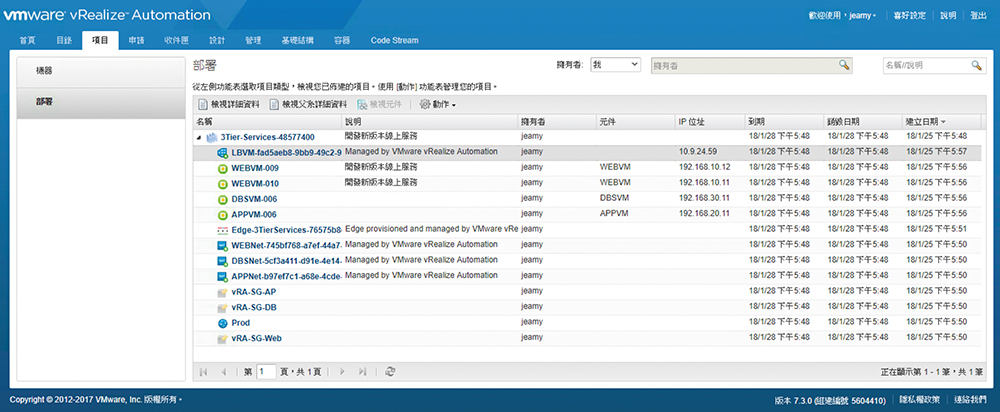

▲圖15 使用者已申請的部署項目。

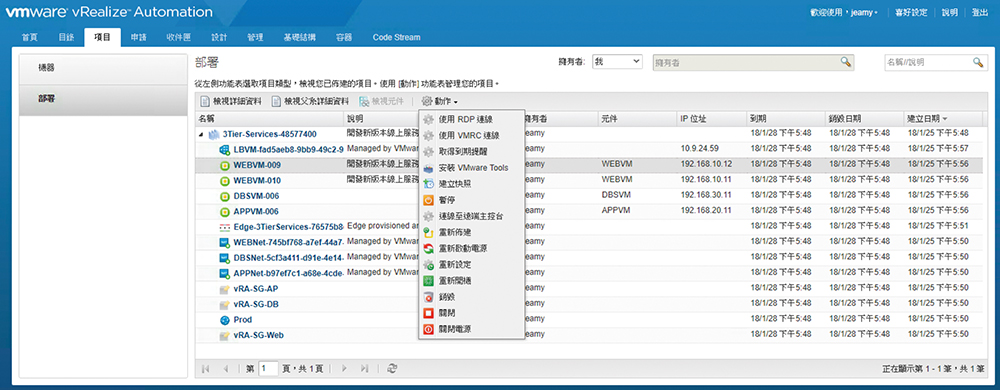

▲圖16 使用者自行執行相關的Day2操作與維運。

善用vRA自動化平台

在這個3 Tier Service服務項目的自動佈建範例裡，可以看到VM的佈建整合了網路與安全的概念，這種融合式做法在網路與安全尚未走向虛擬化前，是需要花費相當多的時間和精神與相關團隊溝通，而且施作也會考量到設備位置與施作時間安排，因此使用者從申請到獲得申請項目可能就要花費一週以上的時間。

以軟體定義資料中心的自動化平台vRA被賦予的任務就是盡量自動化相關IT設定，所以管理者會預先規劃好相關資源與配置（圖17），再融合租戶、人員與群組概念，使用者申請時就會將申請項目自動佈建到其所屬的資源區，無須管理人員再介入手動施作。

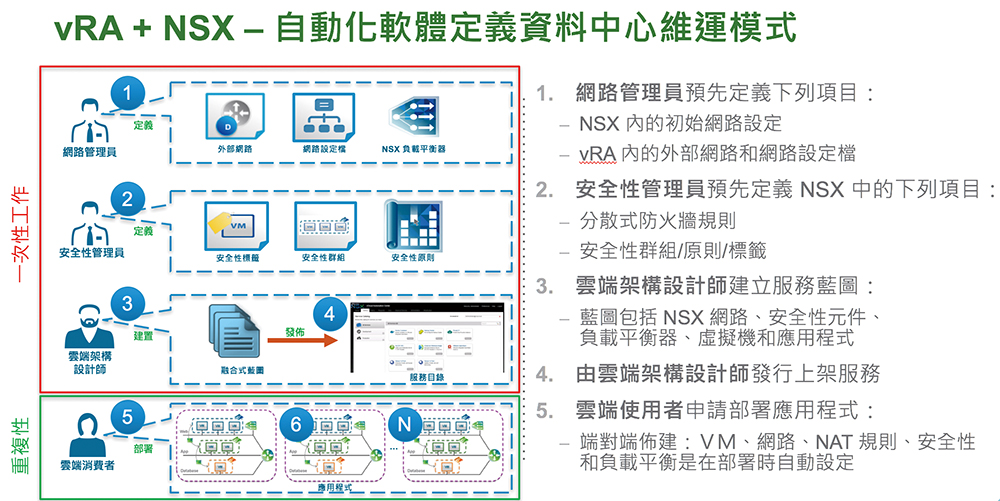

▲圖17 管理者會預先規劃好相關服務的資源與配置提供使用者取用。

在規劃上，由於要能夠讓管理人員便於設計融合式服務藍圖，vRA內建了融合式藍圖設計平台（圖18），雲端管理員可以將預先設定好的元件組裝成服務，上架提供使用者選用。

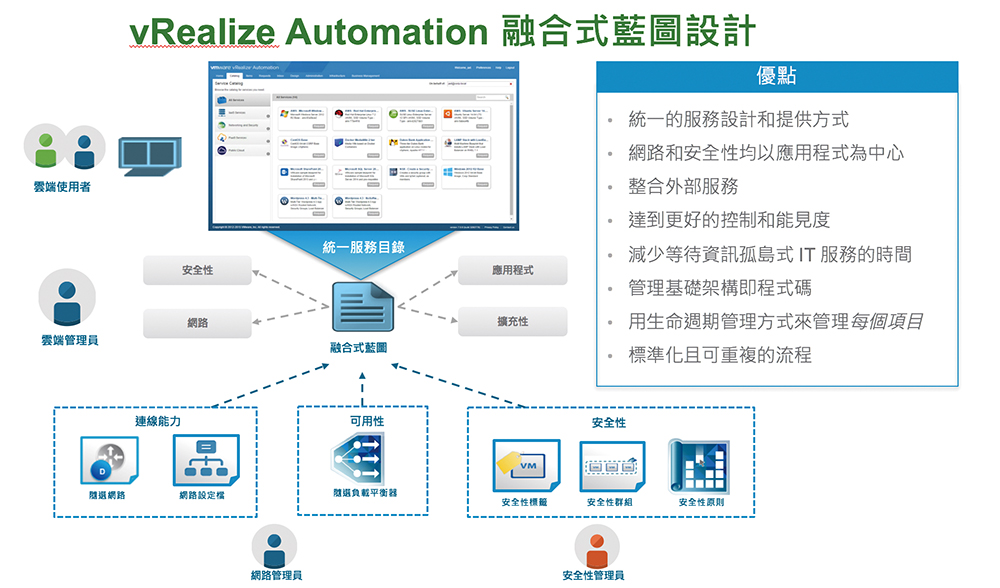

▲圖18 vRealize Automation融合式藍圖設計。

在雲端管理員設計融合式藍圖時，vRA貼心地提供了便利的設計介面，方便管理人員使用拖拉的方式完成藍圖的設計。如圖19所示，設計人員可以從右下方拖拉多種類型的虛擬機進行設計。

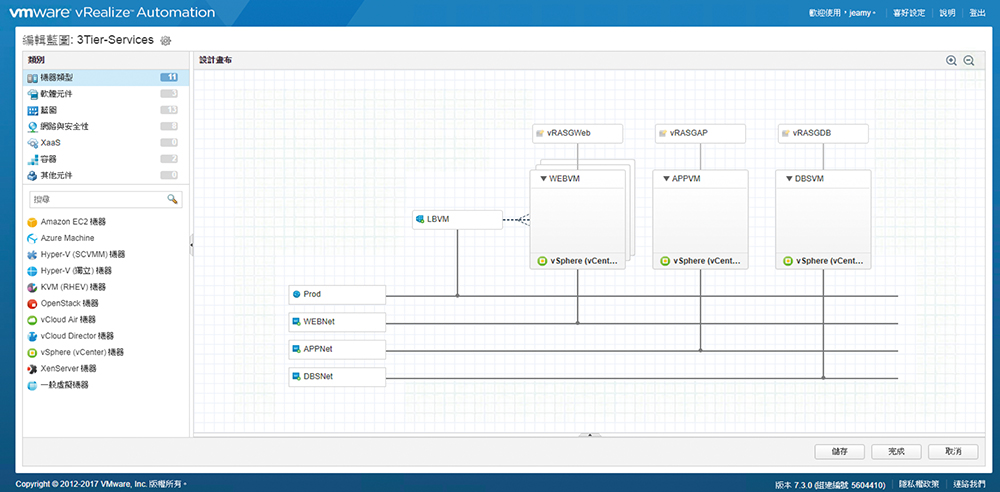

▲圖19 vRA融合式藍圖設計介面（整合多雲介面）。

與NSX進行整合運用

在與NSX進行整合後，點選左上方「網路與安全性」，左下方就會出現NSX的組件，用拖拉的方式就可以在「WebVM」前置放動態產生的負載平衡器「LBVM」，佈建的時候vRA會自動將Web Server自動加入負載平衡器的資源池裡，服務有了負載平衡器，就可以獲得更好的服務品質，並且可以視需求隨時進行橫向擴充Web Server（Scale-out or in）。

透過同樣的方式，也可以將NSX的微切分（Micro-Segmentation）融合在設計藍圖裡，讓VM佈建完成後立即受到安全防護。點選左上方「網路與安全性」，左下方就會出現NSX的組件，用拖拉的方式就可以設計WebVM所歸屬的NSX安全政策群組「vRA-SG-Web」；APPVM歸屬於NSX安全政策群組「vRA-SG-AP」，讓自動化佈建與安全部署一次到位。

管理人員設計完畢，就可以將服務上架，並授權提供給指定的使用單位進行申請。

vRA與NSX整合，除了能夠讓使用者進行Day1的申請，另一個重點在於Day2的維運操作，可以授權使用者申請變更，減少維運管理所需的人力與時間。例如申請Web Server擴充，從Day1申請的2台擴充為5台；申請Web Server縮小，從5台縮編成2台；變更負載平衡器設定；變更網路NAT規則；NSX安全性群組和標籤等。

下次的章節裡將會探討到這些vRA Day2的維運管理，以及更多相關IT的自動化整合。

＜本文作者：江楨義，VMware資深技術顧問，主要負責VMware vCloud Suite、VMware vRealize Suite產品線，包含混合雲自動化部署、維運管理與成本分析。＞
