實作vCenter內嵌部署模式　輕鬆掌握PSC同步狀態

對於導入VMware vSphere虛擬化技術的企業和組織來說，vCenter Server管理平台的重要性不言而喻。過去，當vSphere管理人員在規劃和部署vCenter Server管理平台時，第一項規劃重點便是選擇vCenter Server作業系統類型，需要採用Windows Server或SUSE Linux作業系統。

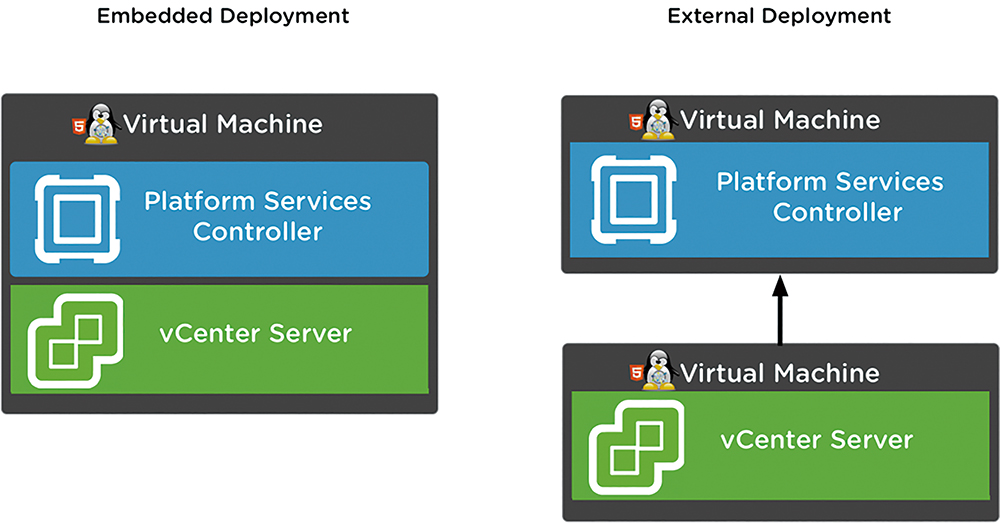

第二項規劃重點則是選擇部署模式，如圖1所示，一般來說，中大型規模vSphere叢集環境，建議採用運作角色分離的「External Deployment」模式，也就是將PSC（Platform Services Controller）角色和vCenter Server角色分開部署及運作在不同主機上。倘若為小型規模vSphere叢集環境，則建議採用運作角色集中的「Embedded Deployment」模式，以便於管理與維護。

External部署模式—架構複雜不易維護

事實上，在過去的vCenter Server 5.x版本中，由於vCenter Server核心服務過多的關係，因此隨著企業建構的規模不斷成長時，必須將vCenter Server核心服務拆開運作，以便因應大型規模運作環境，導致vCenter Server服務可能必須分別運作在「六台」主機上，這包括了vCenter Server資料庫、vUM安全性更新管理員等等角色。

為此，從vCenter Server 6.0版本開始，核心服務集中為僅有vCenter Servre和PSC角色，所以企業組織只要將vCenter Server和PSC角色分別運作在「兩台」主機上，即可因應中大型規模運作環境的需求。

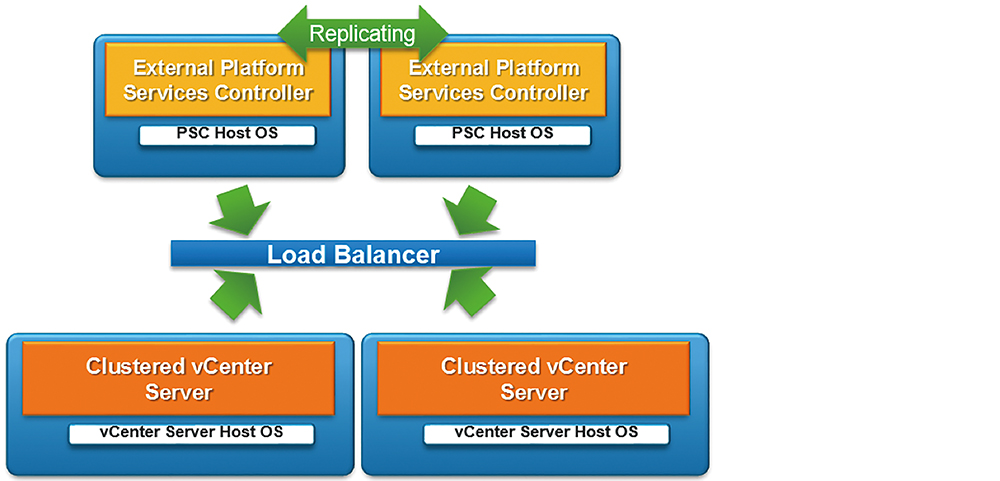

如上所述，在中大型vSphere叢集環境時，部署模式必須採用External Deployment運作模式，以便將vCenter Server和PSC角色分別部署在兩台不同的主機上，來因應中大型規模運作環境的需求。然而，考量企業組織正式營運環境的SLA水準，勢必需要為vCenter Server管理平台與PSC角色建立HA（High Availability）高可用性機制，以便因應故障損壞或災難事件的發生，如圖2所示。

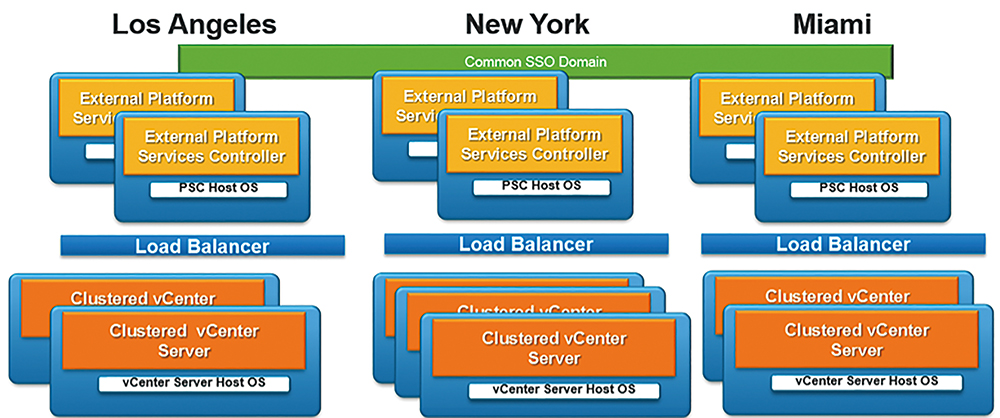

同時，採用中大型vSphere叢集規模的企業，通常也有跨越全球多個站台的運作需求，因此vSphere管理人員必須規劃和部署多個站台以及vCenter Server和PSC的HA機制，並且搭配SSO Domain身分驗證機制，如圖3所示，以便vSphere管理人員能夠跨越多個站台，同時管理不同的vCenter Server和PSC運作架構。

如上所述，管理人員可以看到，隨著vSphere叢集運作規模逐漸擴大，同時導入HA高可用性機制和多個站台之後，除了整體vSphere運作架構複雜性不斷增加之外，還必須額外建立網路流量的負載平衡機制來確保HA高可用性機制正常運作，上述種種對於企業組織來說，不管在IT預算或維運人力上都逐漸形成困擾。

棄用External部署模式

VMware官方收集到大量使用者意見反應後，在2018年11月時正式宣布，External PSC部署模式將會被「棄用」（Deprecated），同時表示後續新版本的vCenter Server，將不會再有External PSC的部署選項。

轉換External至Embedded部署模式

那麼原本已經採用External部署模式、建立vSphere叢集環境的企業組織，應該如何轉換或遷移至架構簡單且容易維護的Embedded部署模式？事實上，當VMware宣布棄用External部署模式時，便同時發布了「Converge Tool」轉換工具。

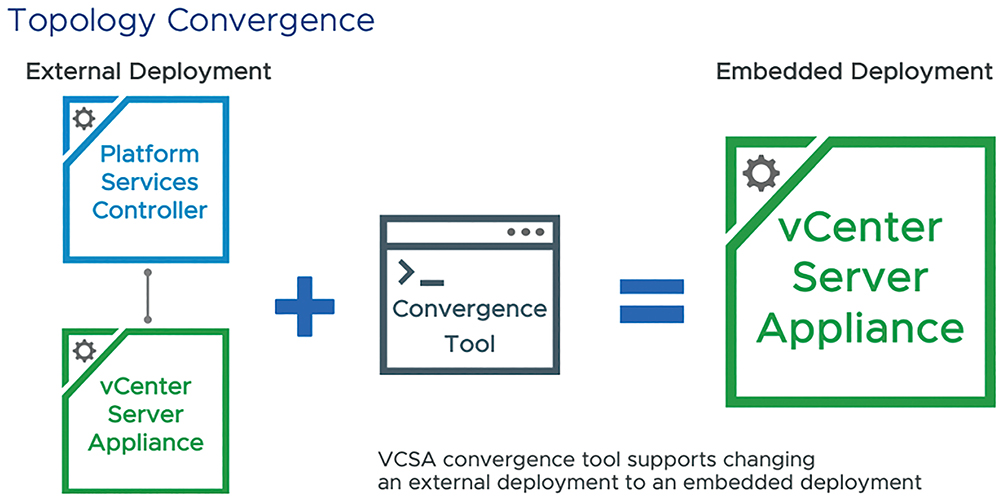

在採用Converge Tool轉換工具之前，有相關注意事項必須考慮。首先，Converge Tools不支援Windows vCenter Server管理平台，同時採用的vSphere版本至少須為vSphere 6.5 Update 2d、vSphere 6.7 Update 1或更高版本，才能夠使用Converge Tool轉換工具將External部署模式轉換成Embedded部署模式，如圖4所示。

第二個注意事項是，當管理人員在執行轉換作業之前，必須先分析目前採用的SSO Domain中，有哪些VMware解決方案已經在SSO Lookup Service進行註冊的動作，例如NSX、SRM（Site Recovery Manager）等等，因為當部署模式轉換作業執行完成後，管理人員需要手動將這些解決方案重新組態設定到Embedded部署模式的vCenter Server中。

倘若管理人員無法確認哪些VMware解決方案已經向SSO Lookup Service進行註冊的話，可以開啟vCenter Server的SSH連線功能，採用管理者帳號登入後，執行「python /usr/lib/vmidentity/tools/scripts/lstool.py list --url http://localhost:7080/lookupservice/sdk」指令，即可顯示SSO Lookup Service的註冊服務清單。

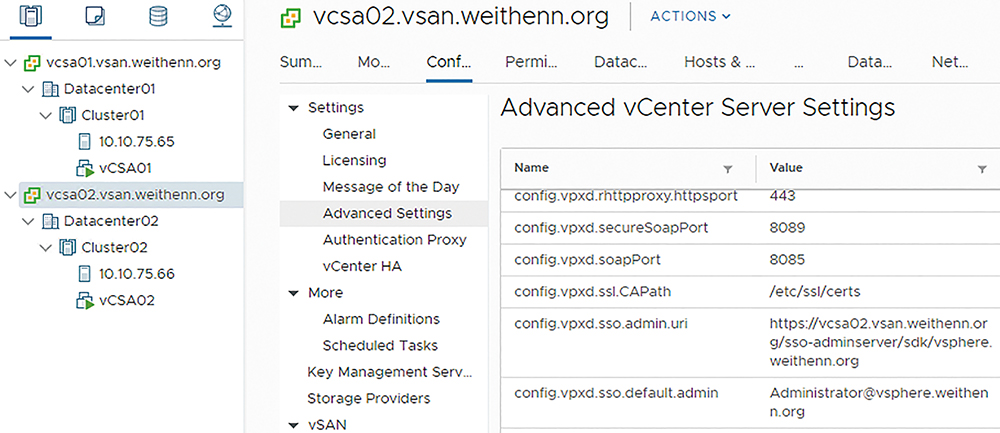

此外，管理人員如果無法確認vCenter Server主機指向哪台PSC的話，可以分別透過兩種方式進行確認。首先，在vSphere HTML5 Client管理介面中，依序點選「vCenter Server > Configuration > Settings > Advanced Settings」項目，然後在vCenter Server進階組態設定清單中，查看「config.vpxd.sso.admin.url」欄位，便是vCenter Server主機指向的PSC角色主機資訊，如圖5所示。

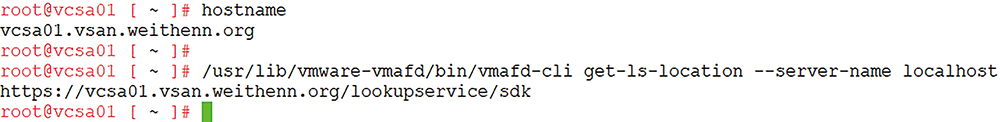

管理人員若希望透過CLI指令模式查詢vCenter Server主機指向的PSC角色主機資訊，開啟vCenter Server的SSH連線功能並採用管理者帳號登入後，先執行「hostname」指令，確認目前的vCenter Server主機名稱，接著執行「/usr/lib/vmware-vmafd/bin/vmafd-cli get-ls-location —server-name localhost」指令，即可查詢vCenter Server主機指向的PSC角色主機資訊，如圖6所示。

完成上述前置作業後，管理人員就可以執行Converge Tool轉換工具，將External部署模式轉換為Embedded部署模式。

增強型Embedded部署模式—架構簡單易維護

從vSphere 6.5 Update 2版本開始，VMware在整合多台vCenter Server的「連結模式」（Linked Mode）機制中，開始支援運作架構簡單且容易維護的部署模式，稱之為「vCenter Embedded Linked Mode」或「vCenter with Embedded PSC in Enhanced Linked Mode」。

簡單來說，可以將多台採用Embedded部署模式的vCenter Server，在同一個網域中互相串聯起來，並且這樣的運作架構完全支援中大型運作規模。值得注意的是，vCenter Embedded Linked Mode運作架構不支援Windows vCenter Server。下列是vCenter Embedded Linked Mode的優點：

‧不需要External PSC角色，除了減少主機數量外，整體的部署和運作架構更為簡單。

‧透過File-Based機制，即可輕鬆達成vCenter Server的備份和還原的目的。

‧無須額外建置負載平衡機制，簡化整體架構中的HA高可用性機制。

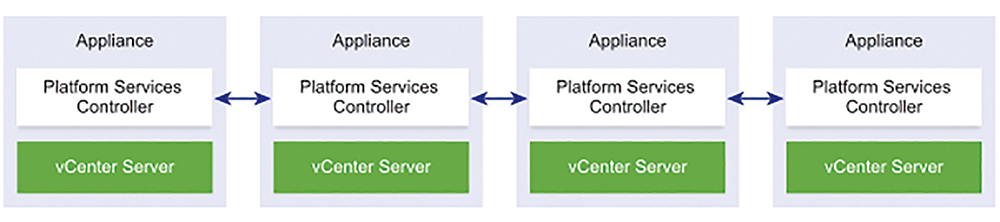

‧支援vSphere SSO（Single Sign-On）機制，除了達成更高的管理靈活性之外，在單一vSphere SSO Domain中，最多可連結15台vCenter Server主機，如圖7所示，並且集中於單一管理視窗中。

‧支援VAMI（vSphere Appliance Management Interface）管理介面，搭配整合的UX Guidelines、HTML/CSS Framework、Angular等等技術，讓管理人員透過Clarity UI管理介面就能輕鬆維護vCSA資源管理工作任務。

實戰vCenter Embedded Linked Mode

在本文實戰環境中，將採用兩台vCenter Server管理平台，安裝最新的vCSA 6.7 Update1版本，實作vCenter Embedded Linked Mode，並且SSO Domain名稱為「vsphere.weithenn.org」，再搭配管理人員習慣的最新vSphere HTML5 Client管理工具。

部署第一台vCenter Server

事實上，在vCenter Embedded Linked Mode運作架構中，部署第一台vCenter Server管理平台的方式，與一般部署vCenter Server Embedded模式相同。因此這裡僅針對安裝流程中需要管理人員注意的地方進行說明。

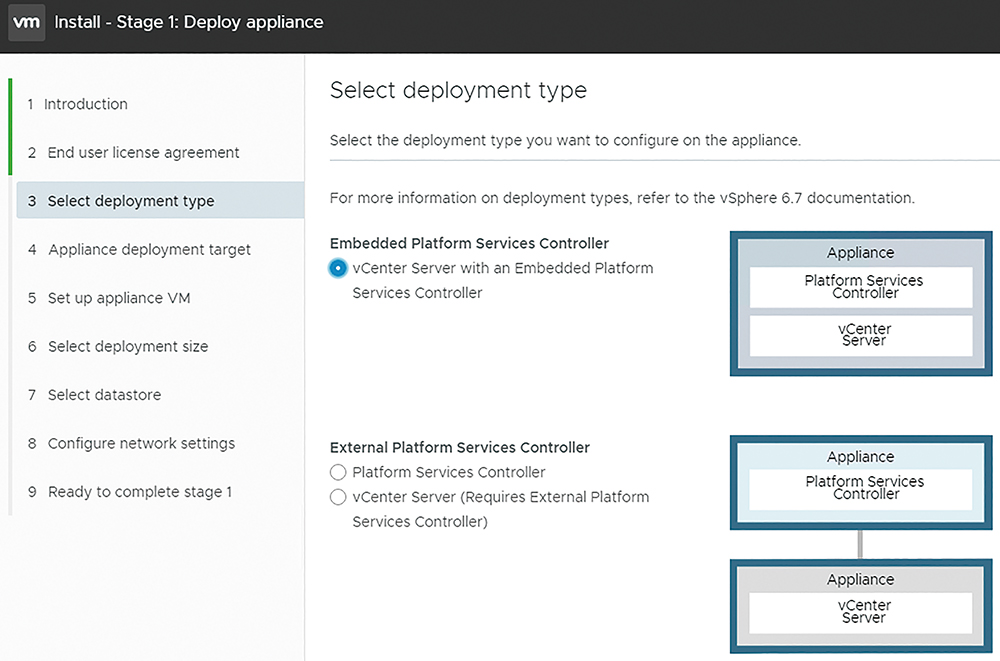

在vCenter Server安裝流程中，於部署流程Stage1的第三個步驟，在「Select deployment type」頁面中，選擇採用「Embedded Platform Services Controller」模式進行vCenter Server的部署作業，如圖8所示。

在Stage1部署流程中，第一台vCenter Server的相關組態設定資訊，在本文實作環境中VM虛擬主機名稱是「vCSA01」、FQDN名稱為「vcsa01.vsan.weithenn.org」、而IP位址為「10.10.75.67」。

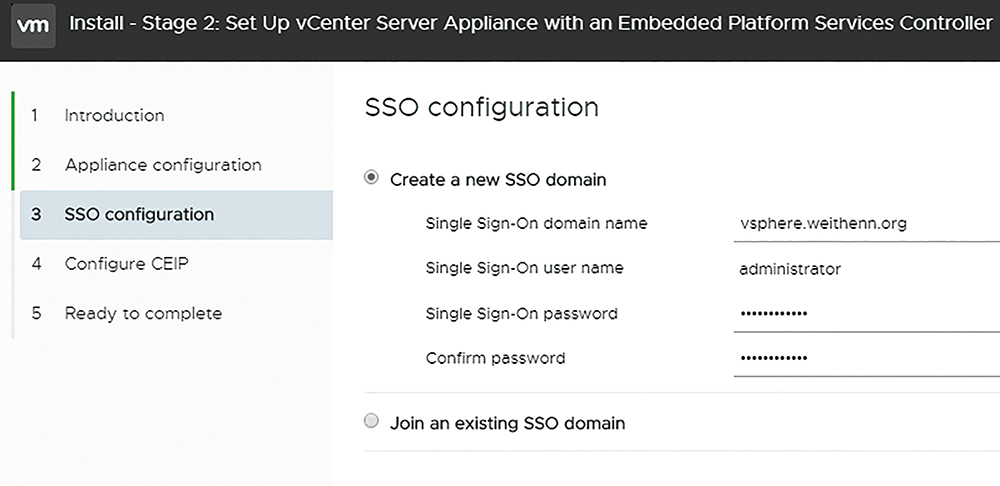

在Stage2部署流程中，由於屆時vCenter Embedded Linked Mode運作架構，為多台vCenter Server互相連結並同步相關資訊，因此須確保vCenter Server套用NTP時間校時機制。在第三個步驟SSO Configuration頁面時，選擇「Create a new SSO domain」項目，並採用「vsphere.weithenn.org」為SSO Domain名稱，如圖9所示。

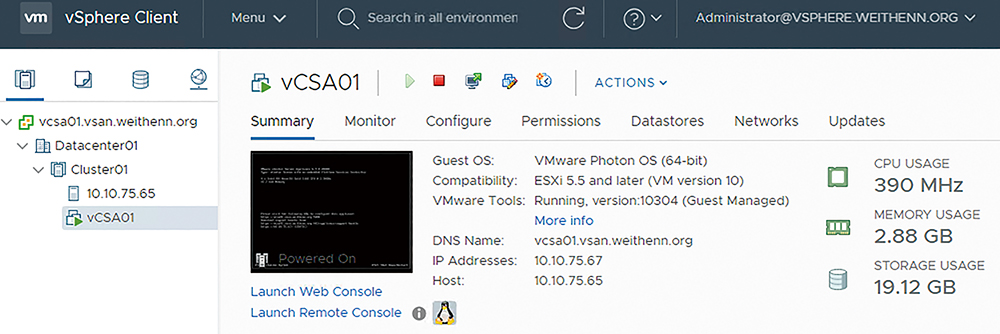

部署完第一台vCenter Server後，確認是否能夠採用SSO Domain加上管理者帳號，登入vSphere HTML5 Client管理介面，本文實作環境採用「Administrator@vsphere.weithenn.org」登入後，建立資料中心名稱為「Datacenter01」，以及叢集名稱為「Cluster01」，如圖10所示，以便稍後與第二台vCenter Server運作環境，能夠比較差異並進行識別。

部署第二台vCenter Server

確認第一台vCenter Server順利運作，並且透過建立的SSO Domain登入vSphere環境後，接著便可以部署第二台vCenter Server管理主機。

同樣地，絕大部分的部署流程與組態設定，都與一般部署vCenter Server Embedded模式相同。因此僅說明安裝流程中需要管理人員注意的地方。第二台vCenter Server安裝流程中，在部署流程Stage1的第三個步驟，於「Select deployment type」頁面中，同樣選擇採用「Embedded Platform Services Controller」模式進行vCenter Server的部署作業。

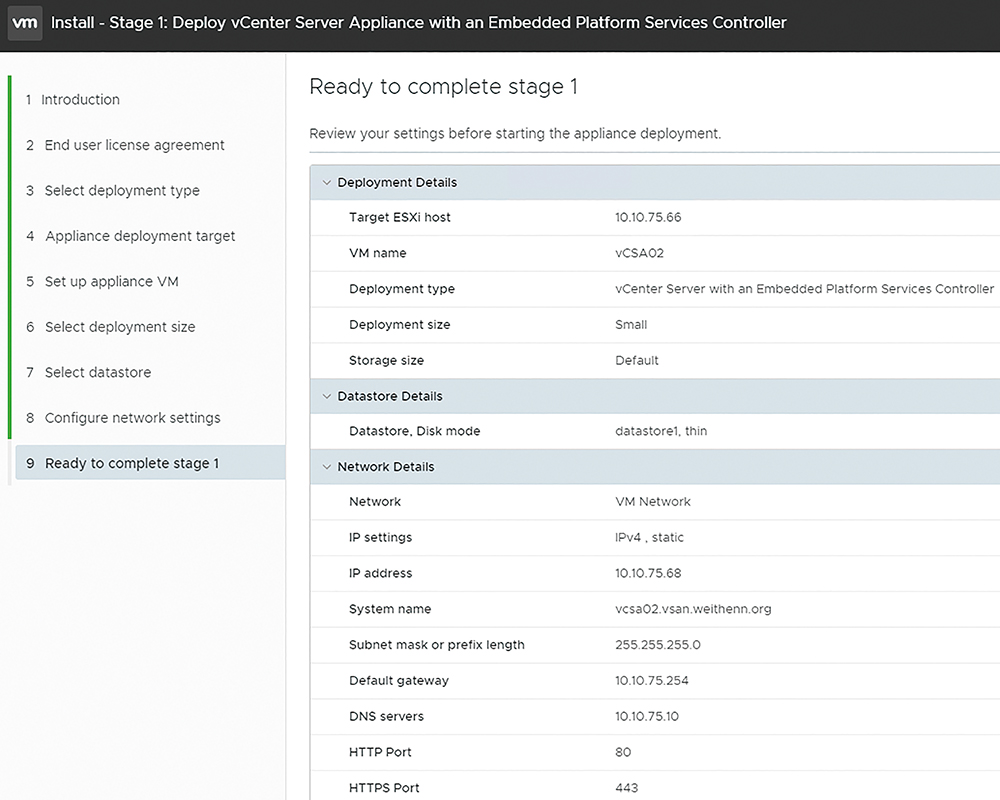

在Stage1部署流程中，第二台vCenter Server的相關組態設定資訊，在本文實作環境中VM虛擬主機名稱為「vCSA02」、FQDN名稱是「vcsa02.vsan.weithenn.org」、IP位址為「10.10.75.68」，如圖11所示。

在Stage2部署流程中，首先確保第二台vCenter Server管理主機已經套用NTP時間校時機制，以避免在vCenter Embedded Linked Mode運作架構中，多台vCenter Server互相連結時，會因為主機時間不同步造成非預期的錯誤發生。

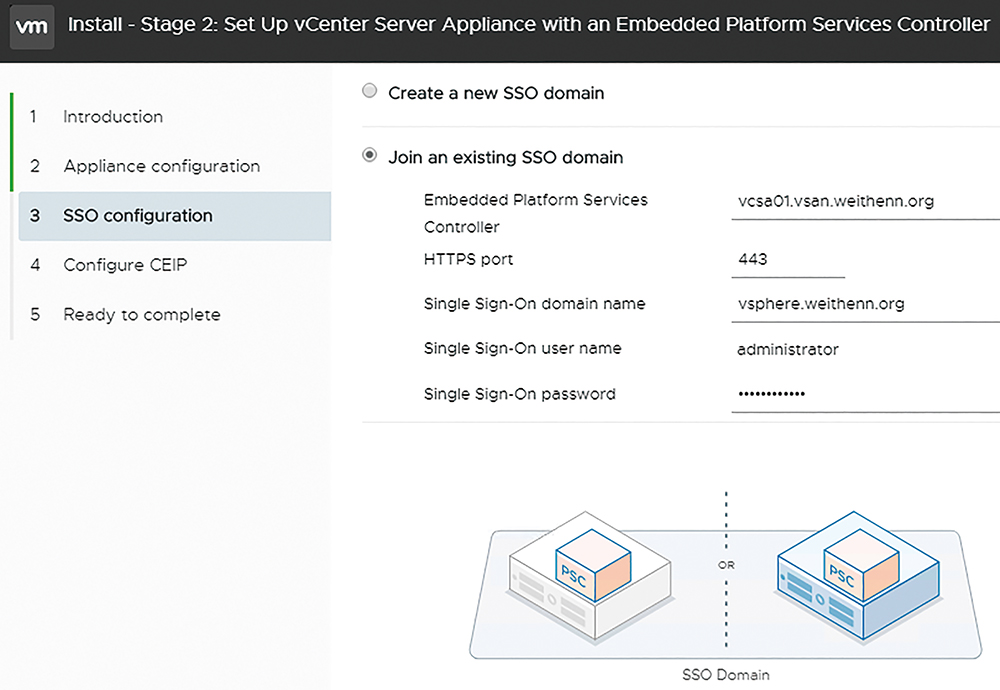

在第三個步驟「SSO Configuration」頁面時，選擇「Join an existing SSO domain」項目，並鍵入第一台vCenter Server管理主機資訊，以及所建立的SSO Domain資訊。在本文實作環境中，「Embedded PSC」欄位為第一台vCenter Server主機「vcsa01.vsan.weithenn.org」，至於「SSO Domain」名稱欄位，填入「vsphere.weithenn.org」即可，如圖12所示。

部署完第二台vCenter Server後，確認是否能夠採用同樣的SSO Domain加上管理者帳號，登入vSphere HTML5 Client管理介面，本文實作環境採用「Administrator@vsphere.weithenn.org」登入後，建立資料中心名稱為「Datacenter02」，以及叢集名稱「Cluster02」。

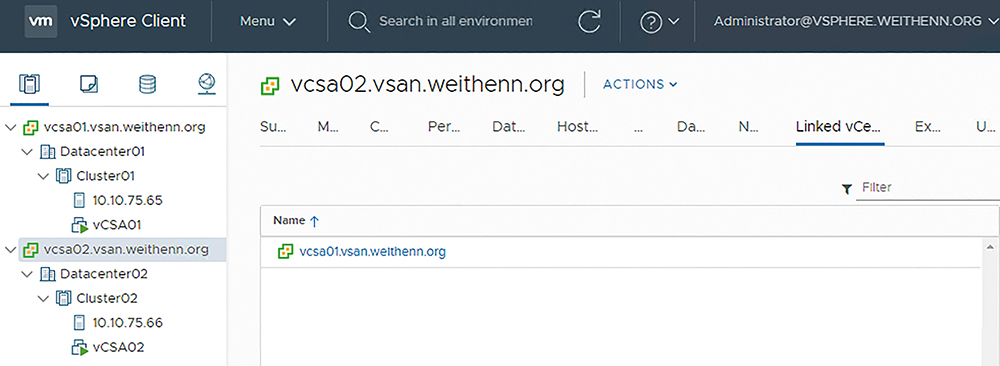

如圖13所示，可以在vSphere HTML5 Client管理介面中，同時看到兩台vCenter Server管理主機所管理的資料中心、叢集、資源集區、VM虛擬主機等等，表示vCenter Embedded Linked Mode已部署完成，並且依序點選「vCenter Server > Linked vCenter Server Systems」項目，可以看到兩台vCenter Server管理主機互相連結，當然後續若更多vCenter Server主機加入連結，便能夠看到更多台vCenter Server主機。

單台vCenter Server需要技術支援時

由於vCenter Embedded Linked Mode運作架構已經成形，所以在vSphere HTML5 Client管理介面中，可同時管理不同vCenter Server運作環境。然而，當某個vCenter Server和管理站台發生難以排除的故障事件，需要請求VMware技術支援時，該如何匯出個別vCenter Server主機資訊，以利VMware技術人員進行故障排除呢？

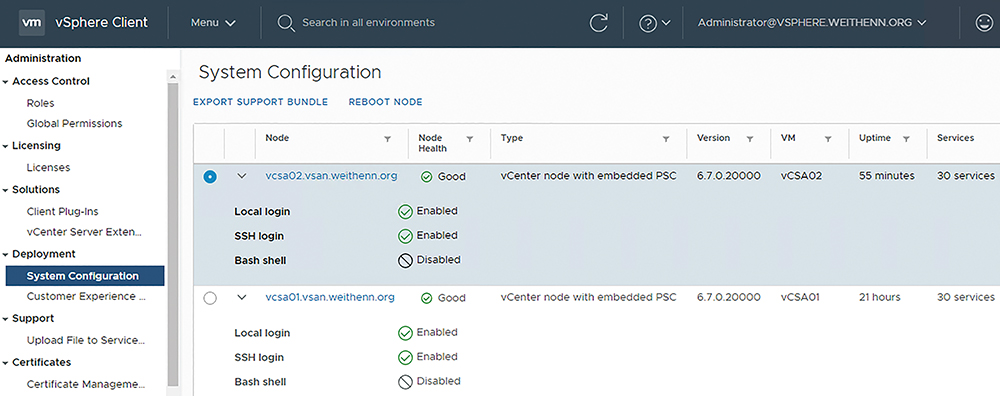

登入管理介面後，依序點選「Menu > Administration > Deployment > System Configuration」項目，即可看到「vCenter Embedded Linked Mode」中所有加入連結的vCenter Server主機，包括vCenter Server部署模式、版本、主機名稱等等資訊。

接著，只要點選希望匯出資訊的vCenter Server，再點選「EXPORT SUPPORT BUNDLE」項目，如圖14所示，在彈出視窗中勾選所要匯出的項目，即可下載vCenter Server主機技術支援資訊檔案（.zip）。

管理憑證

同樣地，在不同vCenter Server所管理的運作環境中，主機之間的連線和相關通訊，預設情況下採用不同的憑證，當管理人員需要管理個別vCenter Server憑證時，於登入管理介面後，依序點選「Menu > Administration > Certificates > Certificate Management」項目，然後填入希望管理的vCenter Server主機資訊，包括FQDN或IP位址、管理者帳號以及管理者密碼，並按下〔Login and Manage Certificates〕按鈕。

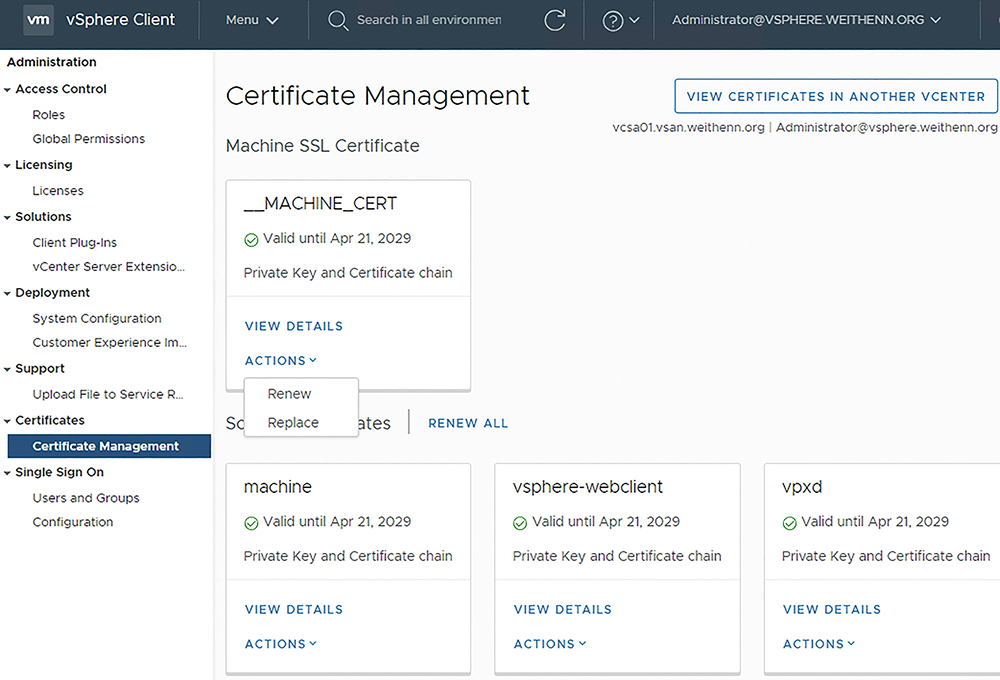

順利登入憑證管理頁面後，將會顯示目前登入的是哪一台vCenter Server主機，以及所採用的管理者帳號和憑證資訊，管理人員可以依據需求查看不同用途憑證的內容，或是針對安全性憑證進行管理作業，例如Renew或Replace的動作，如圖15所示。

查詢Embedded PSC同步狀態

除了在管理介面查看相關資訊外，如果管理人員希望透過CLI文字介面來查詢Embedded PSC同步資訊，可以透過SSH連線方式，登入同一個SSO Domain中的任意vCenter Server主機，即可進行相關資訊的查詢作業。

在本文實作環境中，透過SSH登入第一台vCenter Server主機（vcsa01.vsan.weithenn.org），通過身分驗證程序之後，鍵入「shell」才會切換成Bash文字管理模式，接著執行「vdcrepadmin -f showservers」指令，搭配連線主機名稱、管理者帳號、管理者密碼，就能夠顯示目前同一個SSO Domain中已經互相連結和同步PSC的vCenter Server主機資訊。

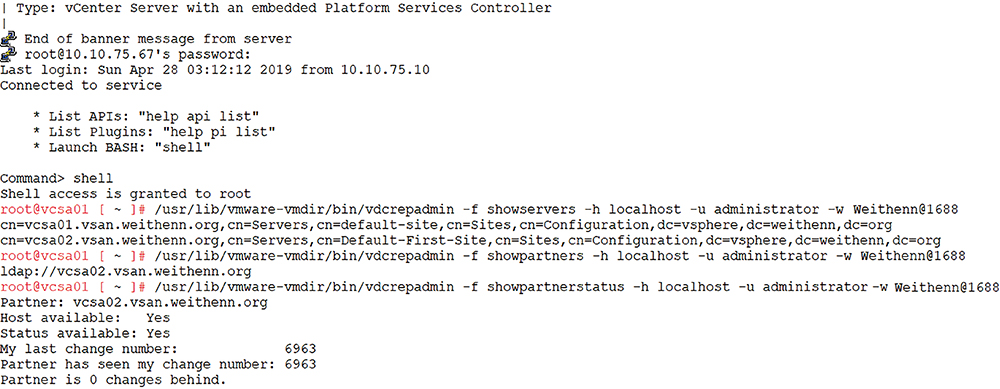

執行「vdcrepadmin -f showpartners」指令，則是顯示同一個SSO Domain，此台vCenter Server主機中，PSC角色的另一個合作夥伴資訊。由於在第一台vCenter Server主機執行，所以顯示的合作夥伴資訊為第二台vCenter Server主機（vcsa02.vsan.weithenn.org）。最後鍵入「vdcrepadmin -f showpartnerstatus」指令，顯示同一個SSO Domain中與其他PSC角色合作夥伴之間，PSC資料的「同步狀態」（Replication Status），其中「change number」欄位顯示的數值，表示「更新順序號碼」（Update Sequence Number，USN），也就是PSC角色之間的運作資訊的同步狀態，如圖16所示。

結語

透過本文的說明及展示，相信大家已經了解，在建構vCenter Server管理平台時，採用External和Embedded部署模式有哪些差異。值得注意的是，由於External部署模式已經正式棄用，所以管理人員在建立新的vCenter Server時，應採用架構簡單容易維護的Embedded部署模式才對。最後，實作演練如何在多台vCenter Server環境中建立vCenter Embedded Linked Mode，以便在單一管理介面中同時管理多台vCenter Server運作環境，並且透過指令查詢PSC角色之間的同步狀態。

＜本文作者：王偉任，Microsoft MVP及VMware vExpert。早期主要研究Linux/FreeBSD各項整合應用，目前則專注於Microsoft及VMware虛擬化技術及混合雲運作架構，部落格weithenn.org。＞
