優化Hyper-V遠端桌面確保VDI用戶效能體驗

2014-04-08

王偉任

本文將列舉出運作Windows Server 2012 R2的最佳伺服器硬體清單，並介紹必要的最佳化配置及調校操作，讓IT人員在實際規劃桌面虛擬化解決方案時，能夠迅速架構出功能更全面、運作效能最佳的VDI桌面虛擬化平台。

除了新增或增強許多特色功能，例如Windows Media Redirection、Multiple Monitors、Aero Glass Desktop以及Enhanced Bitmap Codecs等等之外，還可建立Virtual Desktop（VM Based）、Virtual Session（Session Based）等兩種不同模式的遠端桌面架構（圖5）。此外，Windows Server 2008 R2 SP1中更導入RemoteFX技術，進一步提升了遠端桌面體驗。

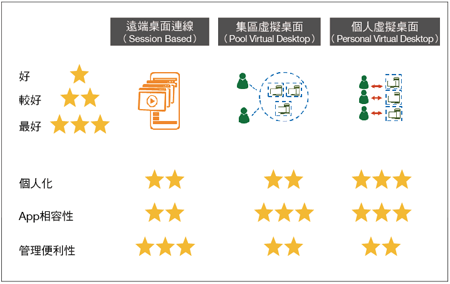

▲圖5 Windows Server 2012 R2 VDI遠端桌面的兩種運作模式。（圖片來源：TechDays Taiwan 2013 – 一窺全新Windows Server 2012 VDI與Remote Desktop Service虛擬化應用再升級）

新一代的微軟Windows Server 2012 R2虛擬化平台，除了在VM Level提供更好的運作效能外，也加入許多特色功能，例如智慧型更新（Intelligent Patching）功能，能夠自動更新Pool Based或Session Based的安全性更新，並且在更新過程中盡量減少資源及網路頻寬的耗用。

其中的公平共用（Fair Share）機制，更可以動態調整Hyper-V主機的CPU、Network、Disk I/O硬體資源使用，避免某些Virtual Desktop影響整台伺服器運作效能。

用戶可以依照想要架設的桌面虛擬化架構，決定將相關運作元件集中到同一台主機（快速入門），或者是安裝在不同台（標準部署）主機當中，如圖6～7所示。

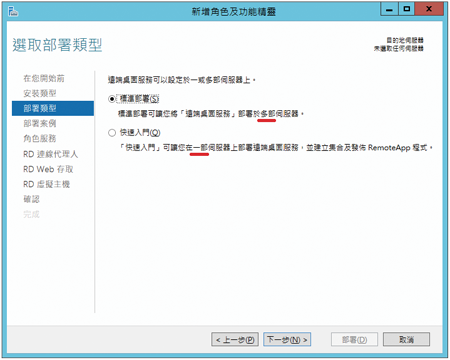

▲圖6 將遠端桌面服務部署在同一台主機或分散至多台主機。

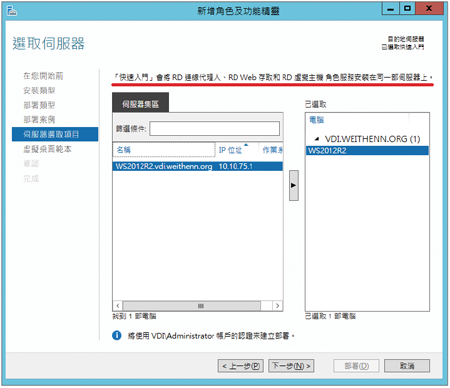

▲圖7 採用快速入門方式將相關角色安裝至同一台主機。

以下說明在整個桌面虛擬化架構中，遠端桌面服務運作的元件及功能，如圖8所示：

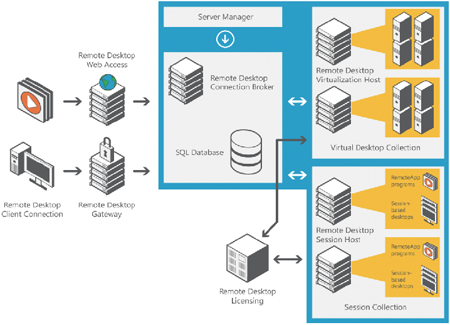

▲圖8 Microsoft桌面虛擬化 – RDS元件架構示意圖。（圖片來源：Windows Server 2012 White Paper – Virtualization Desktop Infrastructure）

‧遠端桌面工作階段主機（Remote Desktop Session Host）：簡稱為RD工作階段主機（RD Session Host），負責讓伺服器主機能夠控制RemoteApp程式及工作階段。使用者可以透過連線至提供集中工作階段的RD工作階段伺服器，以便在這些伺服器上執行應用程式、儲存檔案及使用相關資源。

‧遠端桌面虛擬主機（Remote Desktop Virtualization Host）：簡稱為RD虛擬主機（RD Virtualization Host），需啟用Hyper-V 3.0 R2虛擬化技術，提供集區虛擬桌面（Pool Virtual Desktop）、個人虛擬桌面（Personal Virtual Desktop）及RemoteApp程式。

‧遠端桌面連線代理人（Remote Desktop Connection Broker）：簡稱為RD連線代理人（RD Connection Broker），讓使用者連線要求能夠自動進行負載平衡作業，平均分散使用者連線要求至RD工作階段主機或VDI虛擬桌面。

‧遠端桌面Web存取（Remote Desktop Web Access）：簡稱為RD Web存取（RD Web Access），讓使用者透過瀏覽器便能存取虛擬桌面及RemoteApp程式。

‧遠端桌面閘道（Remote Desktop Gateway）：簡稱為RD閘道（RD Gateway），讓經過授權的使用者能夠從網際網路或其他地方，連線至公司內部網路的虛擬桌面、RemoteApp程式、以工作階段為基礎的桌面。

‧遠端桌面授權（Remote Desktop Licensing）：簡稱為RD授權（RD Licensing），管理連線到遠端桌面工作階段主機或虛擬桌面時所需的軟體授權，可透過RD授權機制來安裝、簽發、追蹤授權的可用性。

RemoteFX增強功能

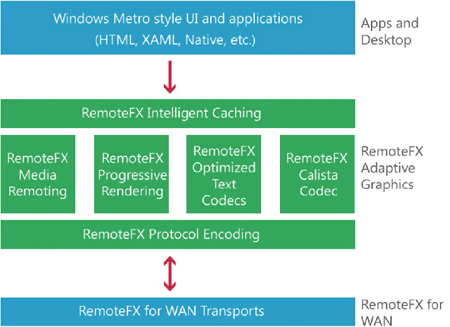

舊版的Hyper-V 2.0已經新增了RemoteFX機制（圖9），而新一代Hyper-V 3.0 R2虛擬化平台，除了增加RDP通訊協定，並且能夠適應低頻寬（Low Bandwidth）、高延遲（High Latency）的網路環境外，更增加下列幾項特色及功能：
