動手建立VSAN 6儲存資源 實戰水平擴充與容錯網域

本文將介紹伴隨新版vSphere 6.0一同釋出的VSAN 6.0,有哪些新增的特色功能機制與原有功能的提升,並且實戰演練VSAN 6.0的儲存資源建立和水平擴充機制,以及示範建立可充分因應機櫃和電力發生故障時的容錯網域機制。

在這個實作環境當中,總共有6台ESXi主機都 建立專屬VSAN流量用途的VMkernel Port,可以看到VSAN Network內有6個VMkernel連接埠,如圖10所示。

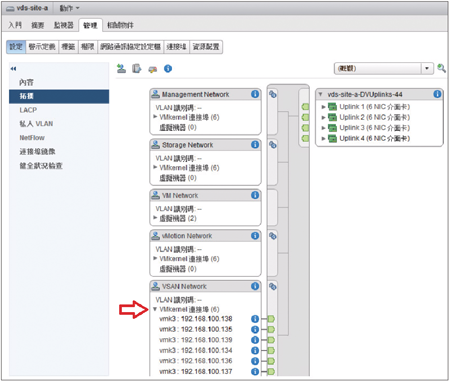

▲圖10 為6台ESXi主機建立專屬VSAN流量用途的VMkernel Port。

步驟2:為叢集啟用Virtual SAN功能

完成ESXi主機的VSAN專用網路設定後,便可以為叢集(Cluster)啟用Virtual SAN功能。

原則上,在叢集中啟用Virtual SAN功能,與以往在叢集中啟用vSphere HA及DRS進階功能的操作體驗相同,只要在叢集內勾選「開啟Virtual SAN」選項,並決定採用自動(Automatic)或手動(Manual)的方式來新增ESXi主機的本機硬碟即可。

接著,在vSphere Web Client管理介面內,依序點選「Cluster > 管理 > 設定 > Virtual SAN > 一般 > 編輯」,然後在彈出的編輯Virtual SAN設定視窗中勾選「開啟Virtual SAN」選項,並且在「將磁碟新增至儲存區」的下拉選單中選擇【手動】選項,以便了解整個新增VSAN儲存資源的操作步驟及流程,如圖11所示。

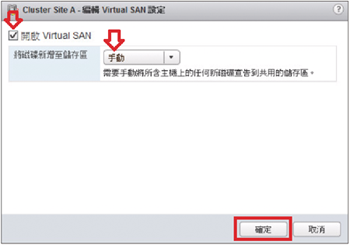

▲圖11 為Cluster開啟Virtual SAN功能。

為VSAN Cluster啟用Virtual SAN功能,並將3台ESXi主機加入至VSAN Cluster後,因為選擇採用「手動」的方式來新增ESXi主機本機硬碟,所以在管理介面中可以看到目前的VSAN資訊內容,雖然VSAN Datastore已經建立完成,但儲存空間大小卻為「0.00B」,如圖12所示。若剛才選擇採用「自動」的新增方式,則會將ESXi主機內的「所有本機硬碟」自動加入到VSAN Datastore中。

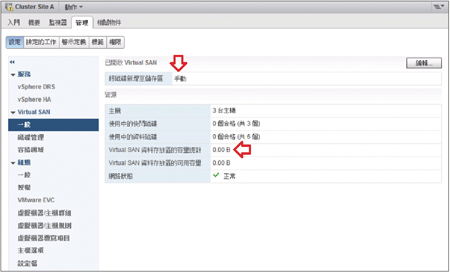

▲ 圖12 由於採用手動方式,所以目前VSAN Datastore儲存空間為0.00B。

步驟3:宣告加入VSAN Datastore的硬碟

點選「磁碟管理」項目後,可以點選「建立新的磁碟群組」圖示,一次僅幫「1台」ESXi主機宣告加入VSAN Datastore的硬碟,或者點選「宣告磁碟」 圖示,一次幫「多台」ESXi主機宣告硬碟。

此次實作環境中,將點選「宣告磁碟」圖示,以便同時幫3台ESXi主機宣告要貢獻本機儲存空間至VSAN Datastore的作業。

這個宣告磁碟的動作,其實就是建立磁碟群組(Disk Group)的步驟,因此ESXi成員主機中的本機硬碟內至少要1顆固態硬碟,以及1顆機械式硬碟(每組Disk Group內最多支援7顆機械式硬碟)。

雖然,可以為不同的ESXi主機宣告不同顆數的硬碟數量,甚至沒有本機硬碟的ESXi主機也可以加入至VSAN Cluster中,不過根據VMware官方的最佳實務建議,管理人員應該盡量保持VSAN Cluster內儲存資源的一致性。在此實作中,為3台ESXi主機分別宣告1顆固態硬碟(8GB)及2顆機械式硬碟(16GB)。

在彈出的宣告磁碟視窗中,預設會顯示加入VSAN Cluster內所有的ESXi主機,以及該主機中所安裝的儲存資源(固態硬碟及機械式硬碟)。

只要按下〔選取所有合格的磁碟〕按鈕,便會勾選每台ESXi主機中合乎條件的硬碟,確認無誤後按下〔確定〕按鈕即可建立磁碟群組,如圖13所示。

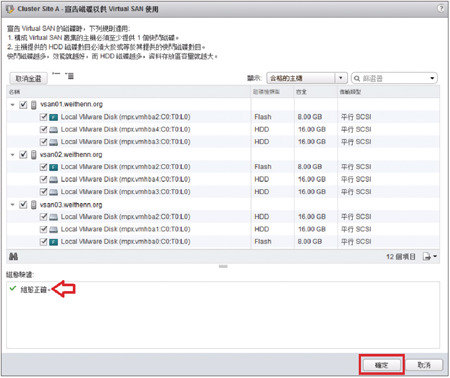

▲圖13 宣告VSAN Cluster中的ESXi主機的本地端儲存資源。

宣告硬碟的動作完成後,在管理介面中依序點選「首頁 > 儲存區 > vsanDatastore > 管理 > 設定 > 一般」,便可以看到目前VSAN Datastore儲存資源的詳細資訊。

此次實作環境中,VSAN Cluster目前共有3台ESXi主機,每台ESXi主機貢獻2顆16GB機械式硬碟(總共6顆16GB硬碟),所以建立的VSAN Datastore儲存空間為94.45GB正確無誤,如圖14所示。

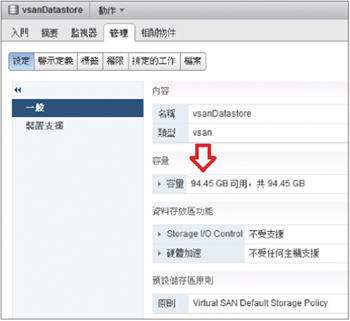

▲圖14 查詢vsanDatastore儲存空間資訊。


步驟4:確認Storage Provider運作狀態

當建立VSAN Cluster之後,每台加入叢集的ESXi主機便會擁有「儲存區提供者(Storage Providers)」,並會自動透過它與vCenter Server和Storage Layer進行溝通作業。

同時,ESXi主機會透過儲存區提供者自動向vCenter Server註冊SMS(Storage Management Service)服務,接著在VSAN Cluster中會有一台ESXi主機擔任「作用中(Active)」角色,負責提供VSAN Datastore的儲存資訊,其他台ESXi主機則擔任「待命(Standby)」角色,只有在擔任作用中角色的ESXi主機發生故障損壞事件的時候,才會自動從待命角色中重新選舉出新的ESXi主機擔任作用中的角色。
